Samsung LE46N87BD
ЖК-телевизор с лампами CCFL, 46" (117 см), 1920x1080, 2007 года
Состав телевизора LE46N87BD
| Шасси | GTU46HEN |
|---|---|
| Main board | BN41-00813D MP1.0 BN94-01312G |
| Блок питания | BN44-00166A IP-46STD CCFL REV1.0 |
| Матрица (панель) | T460HW02 V.1 |
| Инвертор / LED-драйвер | integrated into PSU + SSB460WA22L |
| Планки подсветки | 24 Lamp CCFL |
| Микросхемы main board | M308A0SGP, MST3560M-LF, SIL9125CTU, SGTV5810C, NTP3000 |
| ШИМ блока питания | ICE1PCS02 (PFC), DM0365R (Standby DIP-8), ICE2BS01 (DIP-8 flyback) |
| Ключи блока питания | SD20N60 (PFC), FQPF6N80C |
| ШИМ инвертора / драйвера | FAN7382, LX1691A |
| Ключи инвертора | FQPF9N50C |
| Тюнер | BN40-00096A |
Типовые неисправности
Возможные проявления неисправностей
- Телевизор SAMSUNG LE46N87BD не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.
В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль BN44-00166A.
Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (SD20N60 (PFC), FQPF6N80C) преобразователей и выпрямительных диодов на вероятность КЗ.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) ICE1PCS02 (PFC), DM0365R (Standby DIP-8), ICE2BS01 (DIP-8 flyback), при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Отсутствует изображение, но есть звук и работают все остальные функции телевизора. Изображение иногда на секунду появляется сразу после включения и пропадает.
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы BN41-00813D следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - MST3560M-LF, SIL9125CTU, SGTV5810C, NTP3000 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера BN40-00096A. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SAMSUNG LE46N87BD без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!
Main board BN41-00813D
Плата BN41-00813D от производителя Samsung Electronics. Процессор Renesas M308A0SGP 16/32-bit M32C/80, питание ядра 3.3 В. Оперативная память DDR SDRAM K6X1008C2D, отдельные микросхемы. Прошивка хранится в Flash memory MX29LV160C.
Внешний вид main board BN41-00813D показан на рисунке ниже:

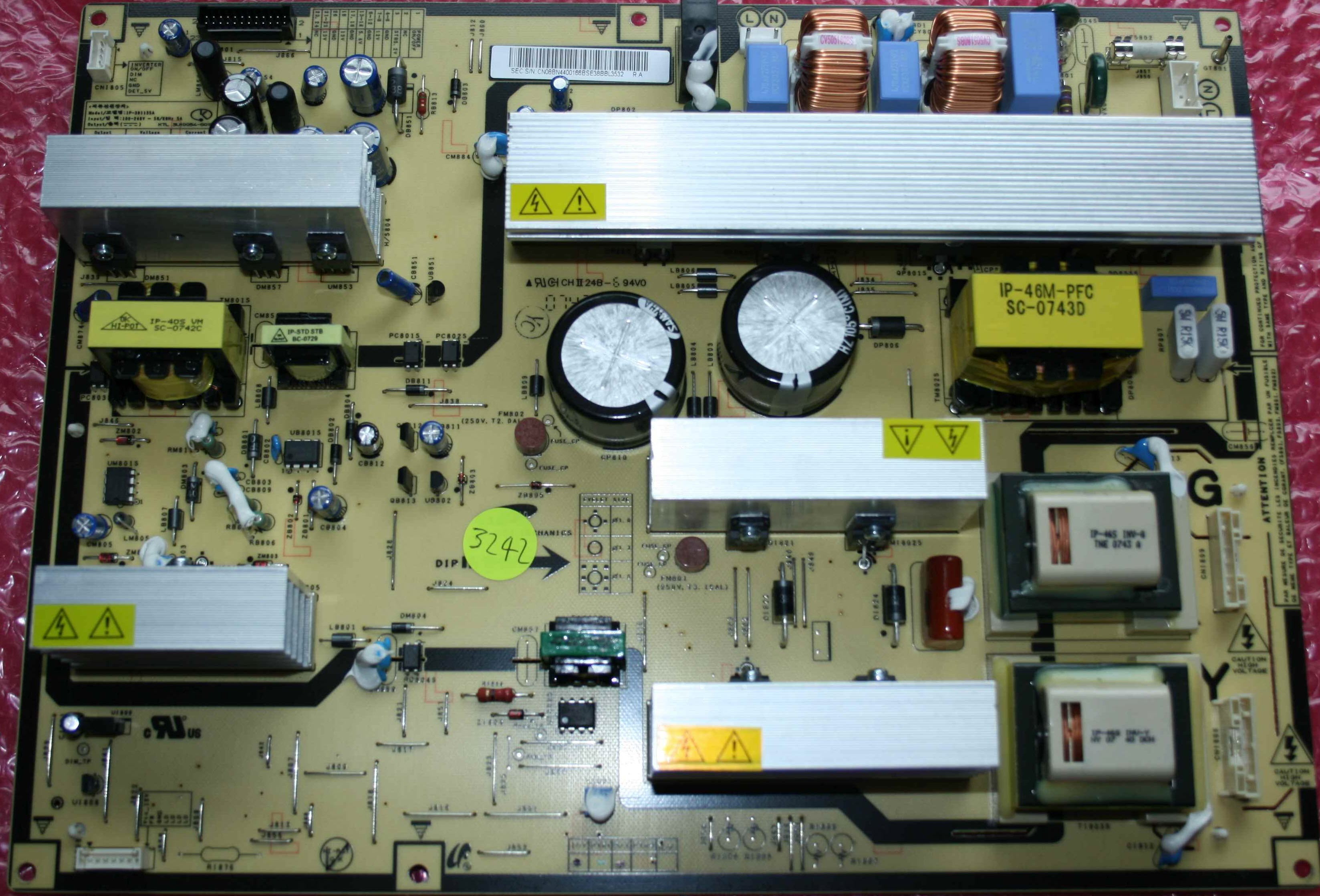

Блок питания BN44-00166A
Этот блок питания стоит ещё в 1 телевизоре.
BN44-00166A:
Схемы и сервис-мануалы
- Service Manual, шасси GTU40HEN/ GTU46HEN 144 стр., 13,0 МБ
Прошивки для Samsung LE46N87BD
Прошивки с сайта производителя
Для модели LE46N87BDX/XEU от производителя есть файлы для скачивания:
Quick Guide. Файл main.htm. Изменён 2007-06-01. Версия 1.0. Размер 0.01 Мб.
Open Source Guide. Файл 20070331094815531_
User Manual - Инструкция пользователю. Файл PDF 20070331094815531_
Файлы скачать можно на сайте производителя для модели LE46N87BDX/XEU.
Характеристики Samsung LE46N87BD
LCD, 46", 1920x1080, 1080p Full HD, картинка в картинке, мощность звука 20 Вт, HDMI x3
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 46" (117 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Яркость | 550 кд/м2 |
| Динамическая контрастность | 10000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3, RS-232 |
|---|---|
| Выходы | аудио, оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1176x761x320 мм |
| Размеры без подставки | 1176x694x114 мм |
| Вес | 31 кг |
| Крепление на стену | есть |
| Потребление от сети | 260 Вт |
| Региональные коды | uk|||LE46N87BD|||LE46N87BDX/XEU |
Рекомендации пользователю Samsung LE46N87BD
LCD-телевизоры SAMSUNG с флуоресцентной подсветкой дисплея, большое количество которых было продано на территории СНГ, ещё находятся в эксплуатации, достаточно ремонтопригодны и успешно обслуживаются в любых телевизионных мастерских и сервисных центрах России.
Техническое описание
Телевизор SAMSUNG LE46N87BD с ЖК-дисплеем T460HW02 V.1, размером по диагонали 46" (117 см) формата 16:9. Необходимая яркость свечения 550 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 10000:1 достигается специальным контролем работы подсветки в зависимости от яркости сюжета.
Матрица T460HW02 и программное обеспечение основной платы main board BN41-00813D предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p.
Мощность акустической системы звука 20 Вт (2x10Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3, RS-232. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1920x1080.
Мощность, потребляемая рабочем в режиме от сети, составляет 260 Вт. Блок питания BN44-00166A.
Габаритные размеры: с подставкой 1176x761x320 мм, без подставки 1176x694x114 мм.
Масса телевизора: 31 кг.
Внимание! Панель T460HW02 LCD-телевизора SAMSUNG LE46N87BD является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SAMSUNG LE46N87BD
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SAMSUNG LE46N87BD не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если SAMSUNG LE46N87BD не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG LE46N87BD завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора SAMSUNG LE46N87BD требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели T460HW02. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
