Ремонт телевизора SAMSUNG LE46B653T5W

Техническое описание и состав телевизора SAMSUNG LE46B653T5W, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG LE46B653T5W
TV LCD LE46B653 | Год выпуска: 2009
Диагональ экрана: 46" (117 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 100 Гц
Тип ЖК-панели: LTF460HF03
Кадр в кадре (PIP): есть
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Интерфейс: AV, аудио x4, компонентный, SCART x2, RGB, VGA, HDMI x4, USB x2, Ethernet (RJ-45)
Разъём наушников: есть
Вес телевизора: с подставкой: 24.3 кг
без подставки: 19.3 кг
Размеры: с подставкой 1119x780x277 мм
без подставки 1119x725x79 мм
SAMSUNG LE46B653T5W

SAMSUNG
Model: LE46B653T5W

Chassis/Version: N68A / CN01

Panel: V460H1-LH5

T-CON: FRC_TCON_CMO_80PIN V460H1

Inverter (backlight): integrated into PSU & T87I030.0

PWM Inverter: LX6503IDW

MOSFET Inverter: N-FET TO-220F

Trans Inverter: T87I030.0

Power Supply (PSU): BN44-00265A

PWM Power: PFC, PWM

MOSFET Power: TO-220

MainBoard: BN41-01167B BN94-02583M

IC MainBoard: MX25L6405D, K4T511630G-HCE7, WM8593SEFT, WM8521H9GEO, STA339BW, ATMLH9362EB-1

Тuner: BN40-00145A

Control: IR: BN41-01186A BN96-10210B

Общие рекомендации по ремонту TV LCD

Возможные проявления неисправностей

- SAMSUNG LE46B653T5W не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

В таких случаях неисправным обычно оказывается источник питания BN44-00265A. Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220) преобразователей и выпрямительных диодов на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PFC, PWM, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, экран чёрный, есть звук, при внешнем освещении экрана можно иногда увидеть еле заметные очертания изображения.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы BN41-01167B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы MX25L6405D, K4T511630G-HCE7, WM8593SEFT, WM8521H9GEO, STA339BW, ATMLH9362EB-1. Неисправности чипов BGA обычно легко выявить методом прогрева.

Перед заменой тюнера BN40-00145A, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора SAMSUNG LE46B653T5W без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!


Скачивание файлов

Скачать: Service manual and schematic diagram SAMSUNG LE46B653T5W Chassis N68A.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-01167B показан на рисунке ниже:

BN41-01167B

BN41-01167B может применяться в телевизорах:

SAMSUNG LE40B550A5W (Panel LTF400HA08 A03), SAMSUNG LE32B551A6W LE32B551 (Panel LTF320HA09), SAMSUNG LE40B653 LE40B653T5W (Panel T400HW02 V.5), SAMSUNG LE37B652T4W LE37B652 (Panel T370HW02 V.E), SAMSUNG LE40B551 LE40B551A6W (Panel LTF400HA08).

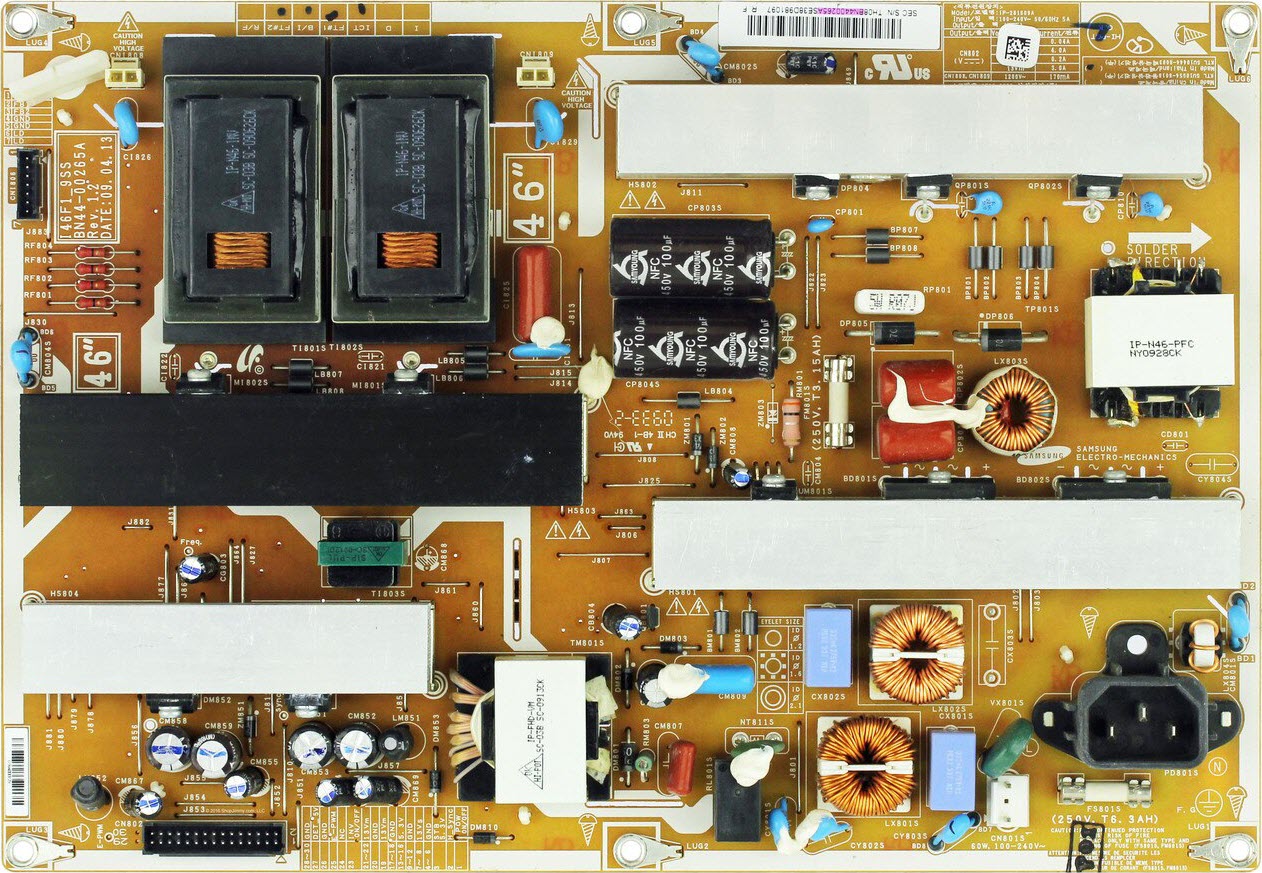

Внешний вид блока питания

Основные особенности устройства SAMSUNG LE46B653T5W:

Установлена матрица (LCD-панель) V460H1-LH5.
В управлении матрицей используется Тайминг-Контроллер (T-CON) FRC_TCON_CMO_80PIN.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером LX6503IDW. В преобразователе инвертора установлен трансформатор T87I030.0. В качестве силовых элементов инвертора применяются ключи типа N-FET TO-220F.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG LE46B653T5W осуществляет модуль питания BN44-00265A, либо его аналоги c использованием микросхем PFC, PWM и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-01167B, с применением микросхем MX25L6405D, K4T511630G-HCE7, WM8593SEFT, WM8521H9GEO, STA339BW, ATMLH9362EB-1 и других.
Тюнер BN40-00145A обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CHIMEI INNOLUX
Model : V460H1-LH5
Type : a-Si TFT-LCD, Panel
Diagonal size : 46 inch
Resolution : 1920x1080, FHD
Display Mode : Super MVA, Normally Black, Transmissive
Active Area : 1018.08x572.67 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 5000:1
Display Colors : 1.07B (10-bit), CIE1931 72%
Response Time : 4.5 (G to G)
Frequency : 120Hz (60Hz Input)
Lamp Type : 16 pcs CCFL Embedded (Balance board)
Signal Interface : LVDS (2 ch, 10-bit), 51 pins
Voltage : 12.0V
