Ремонт телевизора SAMSUNG LE27T51BC

Техническое описание и состав телевизора SAMSUNG LE27T51BC, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
SAMSUNG LE27T51BC
TV LCD LE27T51B | Год выпуска: до 2008
Диагональ экрана: 27"
Формат экрана: 16:9
Разрешение: 1366x768
Кадр в кадре (PIP): есть
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность: 800:1
Угол обзора: 170°
Время отклика пикселя: 12 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: с памятью на 10 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 15 Вт (2x7.5Вт)
Акустика: два динамика
Интерфейс: AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, DVI HDCP
Разъём наушников: есть
Вес телевизора: с подставкой: 12 кг
без подставки: 10 кг
Размеры: с подставкой 767x506x204 мм
без подставки 767x459x96 мм
SAMSUNG LE27T51BC

SAMSUNG
Model: LE27T51BC

Chassis/Version: GTR27KE

Panel: V270B1-L01

Lamp backlight: 14 Lamp CCFL

T-CON: V270B1-L01-C CM2678A-KQ 24C128I P2V16S406TP , LM324AM

Inverter (backlight): DARFON V070

PWM Inverter: OZ960GN, LM399

MOSFET Inverter: FDS8958A

Trans Inverter: 4006A

Power Supply (PSU): PSLF181501A BN96-02581A

PWM Power: VIPer12A (Standby), TDA4863G (PFC), F9222L , KIA278 , MC33167T

MOSFET Power: 11N60C3

MainBoard: BN41-00636C BN94-00752A PB

IC MainBoard: FLI5921H-LF , 24C32WP , 24C16AN , 25L4005M2C , EM636165TS-6G ,

Тuner: TECH0949PG46A(S)

Общие рекомендации по ремонту TV LCD LCD

Ремонт SAMSUNG LE27T51BC необходимо начинать с диагностики неисправности и внимательного осмотра внешних и внутренних его элементов, в том числе и корпусных. Многие изменения, видимые невооржённым глазом, дают возможность определиться с дальнейшем направлением поиска неисправности и локализации дефекта. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.

При неисправности модуля питания BN96-0258 1A, внешние проявления могут быть различными, например, SAMSUNG LE27T51BC не включается совсем и нет никакой индикации контрольных лампочек на передней панели. Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа 11N60C3, который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Если обнаружен пробой силового ключа обратноходового преобразователя блока питания, следует помнить, что он не выходит из строя без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер VIPer12A , TDA4863G , YG972S6 , F9222L , KIA278 , MC33167T, который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).
В случаях с использованием модуля питания с активным ККМ, поиск неисправностей иногда несколько усложняется.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности инвертора (преобразователя питания ламп подсветки). В таких случаях проверке подлежат лампы, инвертор и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего инвертор.
Работа силовых цепей инвертора и ламп подсветки в штатном режиме контролируются специальной защитой, которая организована в целях пожарной безопасности, например, для отключения при замыканиях или обрывах в высоковольтных соединениях или при разгерметизации ламп. Данная защита существенно затрудняет диагностику и ремонт инвертора.
В таких случаях наиболее вероятен риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

Диагностика и ремонт материнской платы BN94-00752A PB,BN41-00636C осуществляется проверкой работоспособности стабилизаторов питания или обновлением программного обеспечения (ПО). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - FLI5921H-LF , 24C32WP , 24C16AN , 25L4005M2C , EM636165TS-6G , которым может требоваться замена на новые.

Помните! Попытки самостоятельного ремонта пользователями телевизора SAMSUNG LE27T51BC без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!


Скачать: Сервис-мануал и схема Samsung LE23T51B, LE27T51B, LE32T51B Chassis GTR23KE, GTR27KE, GTR32KE.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard BN41-00636C показан на рисунке ниже:

BN41-00636C

BN41-00636C может применяться в телевизорах:

SAMSUNG LE27T51B (Panel V270B1-L01 rev c1), SAMSUNG LE27T51BC (Panel V270B1-L01), SAMSUNG LE27T51BX LE27T51BWT (Panel V270B1-L01 Rev c1).

Дополнительно по PSU

В телевизоре LE27T51BC установлен модуль питания PSLF181501A с применением схемы PFC (Power Factor Correction) выполняющего функцию активного фильтра для устранения высших гармонических составляющих потребляемого тока. Повышающий преобразователь на основе ШИМ-регулятора TDA4863G не допускает подключение электролитического конденсатора фильтра входного выпрямителя к сети непосредственно через открытые диоды, когда величину тока заряда определяет его реактивное сопротивление (порядка 15-30 ом на частоте 50 гц.). В результате преобразования, зарядный ток конденсатора будет определяться таким образом, что огибающая высокочастотных импульсов входного тока повторит фазу и форму синусоиды входного напряжения. Проверка исправности узла PFC осуществляется замером постоянного напряжения на конденсаторе выпрямителя сети. В рабочем режиме должно быть около 380V, в дежурном примерно 300V.

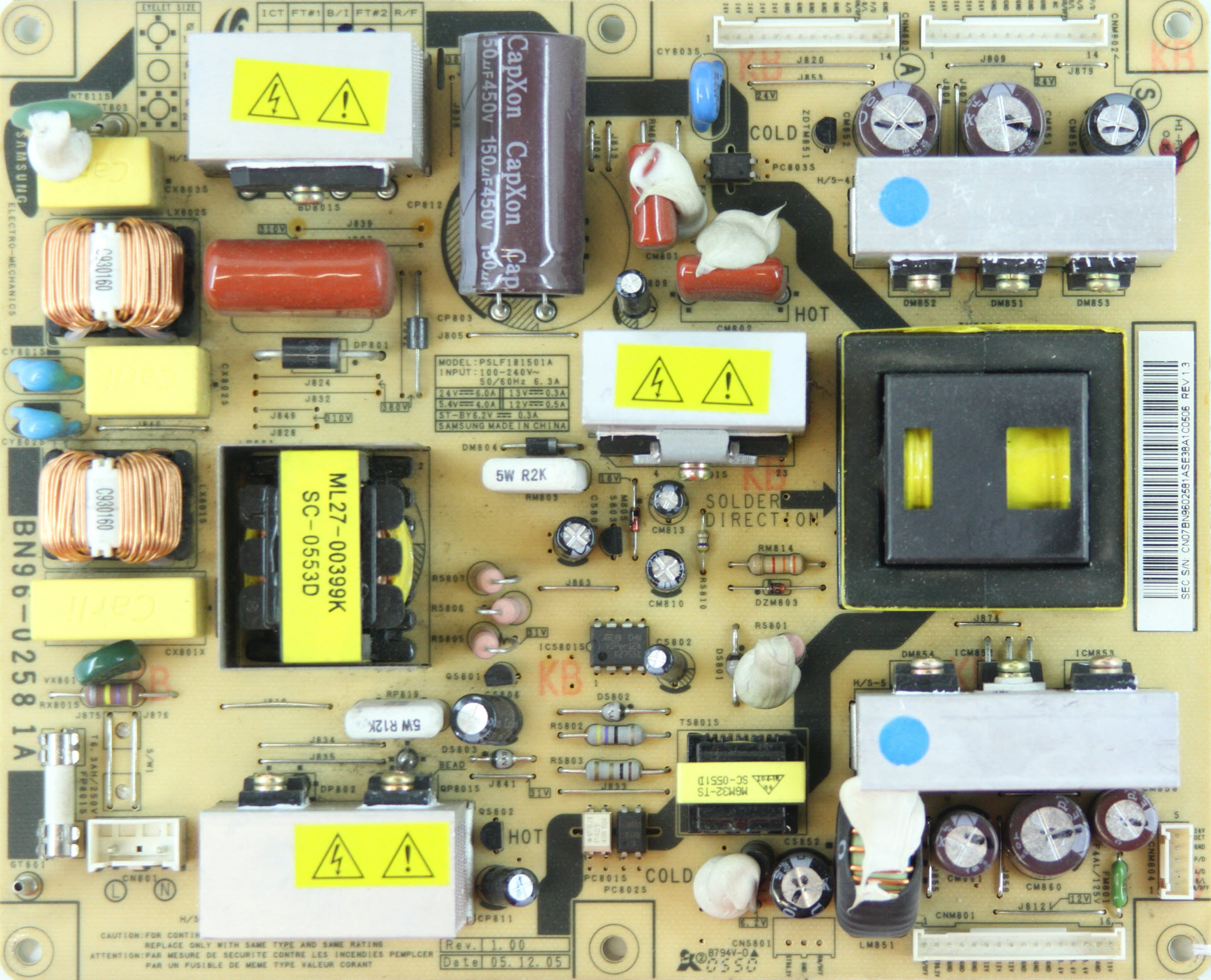

Внешний вид блока питания

Основные особенности устройства SAMSUNG LE27T51BC:

Установлена матрица (LCD-панель) V270B1-L01.
В управлении матрицей используется Тайминг-Контроллер (T-CON) V270B1-L01-C.
Для питания ламп подсветки применяется инвертор DARFON, управляется ШИМ-контроллером OZ960GN, LM399. В преобразователе инвертора установлен трансформатор 4006A. В качестве силовых элементов инвертора применяются ключи типа FDS8958A.
Формирование необходимых питающих напряжений для всех узлов телевизора SAMSUNG LE27T51BC осуществляет модуль питания PSLF181501A, либо его аналоги c использованием микросхем VIPer12A (Standby), TDA4863G (PFC), F9222L , KIA278 , MC33167T и силовых ключей типа 11N60C3.
MainBoard - основная плата (материнская плата) представляет собой модуль BN41-00636C, с применением микросхем FLI5921H-LF , 24C32WP , 24C16AN , 25L4005M2C , EM636165TS-6G , и других.
Тюнер TECH0949PG46A(S) обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

SAMSUNG LE27T51BC Chassis GTR27KE
Тип панели (матрица): V270B1-L01,
Материнская плата: BN94-00752A PB,BN41-00636C, FLI5921H-LF, 24C32WP, 24C16AN, 25L4005M2C, EM636165TS-6G x2
T-con: V270B1-L01-C, CM2678A-KQ, 24C128I, P2V16S406TP x2, LM324AM x4
Invertor: DARFON V070, OZ960GN, FDS8958A x8, LM399 x2, LM339, trafo 4006A x7,
PSU: BN96-0258 1A, VIPer12A, TDA4863G, 11N60C3, YG972S6, F9222L, KIA278, MC33167T, MBRFI545CT

Дополнительная техническая информация о панели:
Brand : CMO
Model : V270B1-L01
Type : a-Si TFT-LCD, Panel
Diagonal size : 27.0 inch
Resolution : 1366x768, WXGA
Display Mode : Super MVA, Normally Black, Transmissive
Active Area : 596.259x335.232 mm
Surface : Antiglare, Hard coating (3H)
Brightness : 550 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (8-bit), CIE1931 75%
Response Time : 8 (G to G)
Frequency : 60Hz
Lamp Type : 14 pcs CCFL Embedded (Inverter)
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.

Ближайшие в таблице модели:

SAMSUNG LE27T51BX LE27T51BWT
Chassis(Version) GTR27KE
Panel: V270B1-L01 Rev c1
T-CON: V270B1-L01
Inverter (backlight): 4H.V0708 E5
PWM Inverter: OZ960GN
MOSFET Inverter: FDS8958A
Power Supply (PSU): PSLF181501A BN96-02581A
PWM Power: VIPer12A (Standby), TDA4863G (PFC), F9222L , KIA278 , MC33167T
MainBoard: BN41-00636C BN94-00752A
Тuner: BN40-00072A TECH0949PG46A(S)
IC Main: VCT49X3F, FLI5921H-LF, 24C32, MX25L4005, TPA3008
SAMSUNG LE27T51B
Chassis(Version) GTR27KE
Panel: V270B1-L01 rev c1
T-CON: V270B1-L01-C
Inverter (backlight): V070 4H.V0708 E5 аналог inverter 30PF9946/12 LC4.6
PWM Inverter: OZ960GN LM393 LM 339
MOSFET Inverter: FDS 8958A (8)
Power Supply (PSU): PSLF181501A BN96-02581A
MainBoard: BN41-00636C BN94-00752A
Тuner: BN40-00072A TECH0949PG46A(S)
IC Main: Cpu: FLI5921H-LF, Spi Flash: 25L4005M2C, Eeprom: 24C32WP
