Samsung LE22A656A1D LE22A656
ЖК-телевизор с лампами CCFL, 22" (55 см), 1680x1050, 2008 года
- Другие обозначения: LE22A656A1D
Состав телевизора LE22A656A1D LE22A656
| Main board | BN41-01027C BN94-01817F |
|---|---|
| Блок питания | BN44-00232A |
| Матрица (панель) | LTM220M1-L01 |
| T-CON | LTM220M1S2LV1.2 |
| Микросхемы T-CON | LRU4312X3A-AN, 17514HS X3 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 4 Lamp CCFL |
| Микросхемы main board | CPU: SEMS01; DRAM: K4D261638K-LC40; NAND Flash: HYB25DC256163CE-4; SPI Flash: 25L1605; EEPROM: 24C256; SOUND: NTP3100; |
| ШИМ блока питания | FAN7602 |
| Ключи блока питания | FQPF7N65C |
| ШИМ инвертора / драйвера | SEM2005 |
| Ключи инвертора | 4506GEH |
| Тюнер | BN40-00120A |
| Пульт ДУ | BN59-00705A |
Типовые неисправности
Возможные проявления неисправностей
- Телевизор SAMSUNG LE22A656A1D не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.
Часто в таких случаях неисправным оказывается источник питания BN44-00232A. Необходимо тогда замерить его выходные напряжения и, в случае их поолного отсутствия, следует проверить силовые ключи (FQPF7N65C) и выпрямительные диоды преобразователя на вероятность КЗ.
При пробоях полупроводниковых элементов во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие и демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации.
Причиной пробоя силового ключа может быть и сам ШИМ-регулятор (PWM) FAN7602. Проверяется только заменой на заведомо исправный.
- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностика материнской платы BN41-01027C следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: SEMS01; DRAM: K4D261638K-LC40; NAND Flash: HYB25DC256163CE-4; SPI Flash: 25L1605; EEPROM: 24C256; SOUND: NTP3100; на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
Прежде чем менять тюнер BN40-00120A, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Внимание владельцам телевизоров! Попытки самостоятельного ремонта SAMSUNG LE22A656A1D не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board BN41-01027C
Плата BN41-01027C от производителя Samsung Electronics. Процессор Samsung SEMS01.
Внешний вид main board BN41-01027C показан на рисунке ниже:
BN41-01027C может применяться в телевизорах:
SAMSUNG LE19A656A1D (Panel M190A1-L07), SAMSUNG LE22A656A1D LE22A656 (Panel LTM220M1-L01).

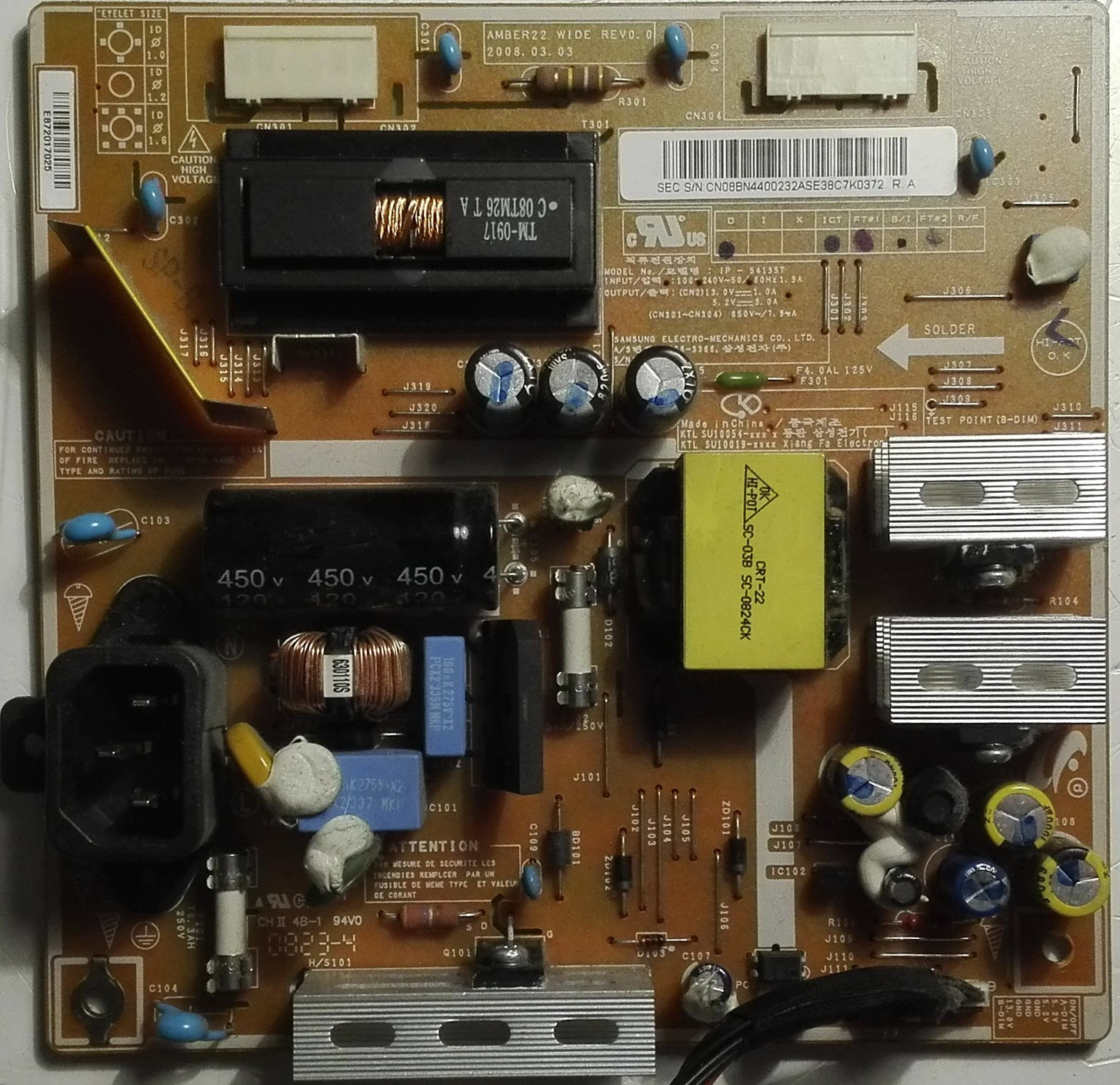

Блок питания BN44-00232A
Блок питания BN44-00232A: ШИМ FAN7602B, драйвер подсветки SEM2005. Этот блок питания стоит ещё в 4 телевизорах.
BN44-00232A:
Схемы и сервис-мануалы
- Service Manual, шасси GAM19SE*, GAM22SE* 2008, 93 стр., 14,6 МБ
Прошивки для Samsung LE22A656A1D LE22A656
Прошивки с сайта производителя
Для модели LE22A656A1DXXU от производителя есть файлы для скачивания:
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Версия | Дата | Размер |
| Quick Guide | 20080610174800531_ | Версия: 1.0 | Дата: 11.06.2008 | Размер: 1.19 Mb |
| Quick Guide | [OPEN_ | Версия: 1.0 | Дата: 23.02.2010 | Размер: 0.3 Mb |
| User Manual | BN68- | Версия: 1.0 | Дата: 31.07.2009 | Размер: 84.58 Mb |
| User Manual | 20080618141439453_ | Версия: 1.0 | Дата: 18.06.2008 | Размер: 13.7 Mb |
| Open Source Guide | 20080618141439453_ | Версия: 1.1 | Дата: 18.01.2010 | Размер: 0.3 Mb |
| Open Source Guide | [OPEN_ | Версия: 1.1 | Дата: 15.01.2010 | Размер: 0.3 Mb |
Файлы скачать можно на сайте производителя для модели LE22A656A1DXXU.
Характеристики Samsung LE22A656A1D LE22A656
LCD, 720p HD, диагональ 22" (55 см), HDMI,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 22" (55 см) |
|---|---|
| Формат экрана | 16:10 |
| Разрешение | 1680x1050 |
| Поддержка HD | 720p HD |
| Яркость | 550 кд/м2 |
| Динамическая контрастность | 3000:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 6 Вт (2x3 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x4, S-Video, компонентный, SCART, RGB, VGA, HDMI |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768 |
Корпус и питание
| Цвет корпуса | черная роза |
|---|---|
| Размеры с подставкой | 562x452x216 мм |
| Размеры без подставки | 562x403x69 мм |
| Вес | с подставкой: 7.2 кг; без подставки: 5.8 кг |
| Потребление от сети | 60 Вт |
| Региональные коды | uk|||LE22A656A1D|||LE22A656A1DXXU |
Другие модели на main board BN41-01027C
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Samsung LE22A656A1D LE22A656
LCD-телевизоры SAMSUNG с флуоресцентной подсветкой дисплея, большое количество которых было продано на территории СНГ, ещё находятся в эксплуатации, достаточно ремонтопригодны и успешно обслуживаются в любых телевизионных мастерских и сервисных центрах России.
Техническое описание
Телевизор SAMSUNG LE22A656A1D с ЖК-дисплеем LTM220M1-L01, размером по диагонали 22" (55 см) формата 16:10. Необходимая яркость свечения 550 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 3000:1 достигается специальным контролем работы подсветки в зависимости от яркости сюжета.
Матрица LTM220M1-L01 и программное обеспечение основной платы main board BN41-01027C обеспечивают просмотр изображения в высоком качестве HD при разрешении 1680x1050 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность акустической системы звука 6 Вт (2x3 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x4, S-Video, компонентный, SCART, RGB, VGA, HDMI. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768.
Мощность, потребляемая рабочем в режиме от сети, составляет 60 Вт. Блок питания BN44-00232A.
Габаритные размеры: с подставкой 562x452x216 мм, без подставки 562x403x69 мм.
Масса телевизора: с подставкой: 7.2 кг, без подставки: 5.8 кг.
Внимание! Панель LTM220M1-L01 LCD-телевизора SAMSUNG LE22A656A1D является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SAMSUNG LE22A656A1D
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SAMSUNG LE22A656A1D не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если SAMSUNG LE22A656A1D не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG LE22A656A1D завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора SAMSUNG LE22A656A1D требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LTM220M1-L01. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
