Samsung LE19R86WD
ЖК-телевизор с лампами CCFL, 19" (48 см), 1440x900, 2007 года
Состав телевизора LE19R86WD
| Шасси | GBP19SEN |
|---|---|
| Main board | BN41-00920C BN94-01431D |
| Блок питания | BN44-00152B IP-51140T |
| Матрица (панель) | M190A1-L02 REV C2 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 4 Lamp CCFL |
| Микросхемы main board | SPU: SEMP690 ( MST69981CLD), SPI Flash: MX25L1605D, SOUND: NTP3000 |
| ШИМ блока питания | DM0765R |
| ШИМ инвертора / драйвера | SEM2005 |
| Ключи инвертора | SP8M3 |
| Трансформатор | TM-1224 |
| Тюнер | BN40-00096A DNOS403MH261B (S) |
| Пульт ДУ | BN59-00611A |
Типовые неисправности
Возможные неисправности
- Телевизор SAMSUNG LE19R86WD не включается и вообще не подаёт никаких признаков включения. На кнопки управления и пульт не реагирует.
Часто в таких случаях неисправным оказывается импульсный источник питания BN44-00152B. Необходимо замерить его выходные напряжения, а в случае их отсутствия проверить на предмет короткого замыкания силовые ключи и выпрямительные диоды преобразователя.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой ключа в ШИМ-регуляторе DM0765R иногда может быть вызван неисправностями других элементов, например, питающих, частотозадающих, демпферных, а так же элементов Отрицательной Обратной Связи стабилизации.
Микросхема ШИМ (PWM) DM0765R проверяется заменой на новую или заведомо исправную.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностика материнской платы BN41-00920C следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - SPU: SEMP690 ( MST69981CLD), SPI Flash: MX25L1605D, SOUND: NTP3000 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Неисправность тюнера BN40-00096A DNOS403MH261B (S) устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Владельцам и пользователям телевизора SAMSUNG LE19R86WD следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Main board BN41-00920C
Плата BN41-00920C от производителя Samsung Electronics. Процессор Samsung SEMP690 / MST69981, питание ядра 3.3 В. Оперативная память DRAM HYB25D256163CE, EM6A9160TS0A-5G, отдельные микросхемы. Прошивка хранится в Flash memory 29W320D, SPI MX25L1605D.
Внешний вид main board BN41-00920C показан на рисунке ниже:
BN41-00920C может применяться в телевизорах:
SAMSUNG LE19R86WD (Panel M190A1-L02 REV C2), SAMSUNG LE19R86BD (Panel M190A1-L07).
Блок питания BN44-00152B
Блок питания BN44-00152B: ШИМ DM0765R, драйвер подсветки SEM2005. Этот блок питания стоит ещё в 2 телевизорах.

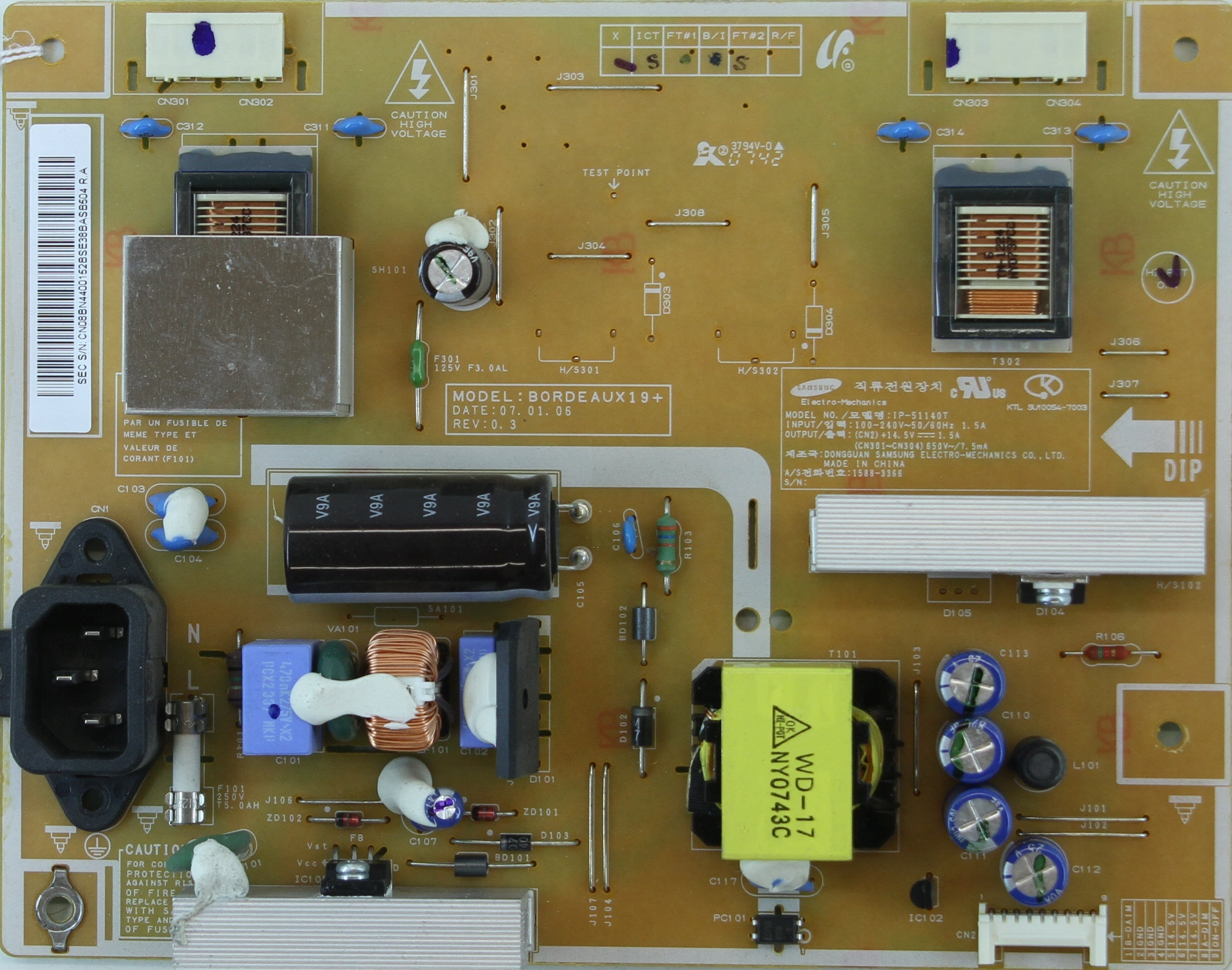

BN44-00152B:
Схемы и сервис-мануалы
Прошивки для Samsung LE19R86WD
Прошивки с сайта производителя
Для модели LE19R86WDX/XEE от производителя есть файлы для скачивания:
Quick Guide. Файл main.htm. Изменён 2007-08-31. Версия 1.0. Размер 0.01 Мб.
Open Source Guide. Файл [OPEN_
User Manual - Инструкция пользователю. Файл PDF 20070831181908796_
Файлы скачать можно на сайте производителя для модели LE19R86WDX/XEE.
Характеристики Samsung LE19R86WD
LCD, 720p HD, диагональ 19" (48 см), HDMI, картинка в картинке,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 19" (48 см) |
|---|---|
| Формат экрана | 16:10 |
| Разрешение | 1440x900 |
| Поддержка HD | 720p HD |
| Яркость | 300 кд/м2 |
| Контрастность | 800:1 |
| Динамическая контрастность | 2000:1 |
| Угол обзора | 160° |
| Время отклика | 5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T |
| DVB-T | DVB-T |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 6 Вт (2x3 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x4, S-Video, компонентный, SCART, RGB, VGA, HDMI |
|---|---|
| Выходы | аудио |
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | белый |
|---|---|
| Размеры с подставкой | 480x393x180 мм |
| Размеры без подставки | 480x361x58 мм |
| Вес | 5.2 кг |
| Потребление от сети | 55 Вт |
| Региональные коды | uk|||LE19R86WD|||LE19R86WDX/XEE |
Другие модели на шасси GBP19SEN
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Samsung LE19R86WD
LCD-телевизоры SAMSUNG с флуоресцентной подсветкой дисплея, большое количество которых было продано на территории СНГ, ещё находятся в эксплуатации, достаточно ремонтопригодны и успешно обслуживаются в любых телевизионных мастерских и сервисных центрах России.
Техническое описание
Телевизор SAMSUNG LE19R86WD с ЖК-дисплеем M190A1-L02, размером по диагонали 19" (48 см) формата 16:10. Необходимая яркость свечения 300 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Контрастность, как отношение максимальной яркости к минимальной, составляет 800:1. Динамическая контрастность 2000:1 достигается специальным контролем работы подсветки в зависимости от яркости сюжета.
Матрица M190A1-L02 и программное обеспечение основной платы main board BN41-00920C обеспечивают просмотр изображения в высоком качестве HD при разрешении 1440x900 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность акустической системы звука 6 Вт (2x3 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x4, S-Video, компонентный, SCART, RGB, VGA, HDMI. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768.
Мощность, потребляемая рабочем в режиме от сети, составляет 55 Вт. Блок питания BN44-00152B.
Габаритные размеры: с подставкой 480x393x180 мм, без подставки 480x361x58 мм.
Масса телевизора: 5.2 кг.
Внимание! Панель M190A1-L02 LCD-телевизора SAMSUNG LE19R86WD является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SAMSUNG LE19R86WD
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SAMSUNG LE19R86WD не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если SAMSUNG LE19R86WD не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG LE19R86WD завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора SAMSUNG LE19R86WD требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели M190A1-L02. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
