Samsung LE19R71B LE19R71BX
ЖК-телевизор с лампами CCFL, 19" (48 см), 1440x900, 2006 года
- Другие обозначения: LE19R71B
Состав телевизора LE19R71B LE19R71BX
| Шасси | GBE19SE |
|---|---|
| Main board | BN41-00802A BN94-01036F |
| Блок питания | BN44-00147A SIP-W19A |
| Матрица (панель) | M190A1-L07 // M190A1-L02 RevC2 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 4 Lamp CCFL |
| Микросхемы main board | SE6181LA-LF, TDA7266D, VCT49X3R |
| ШИМ блока питания | DM0465R |
| ШИМ инвертора / драйвера | FAN7311 (20 pin) |
| Ключи инвертора | 4525GEM |
| Трансформатор | TMS90631CT |
| Тюнер | BN40-0072A |
Типовые неисправности
Возможные неисправности
- Телевизор SAMSUNG LE19R71B не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.
С подобными проявлениями обычно выходит из строя модуль питания BN44-00147A.
Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) DM0465R обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, но есть звук и все остальные функции работают. Иногда при включении изображение на секунду появляется и пропадает.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы BN41-00802A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы main board - SE6181LA-LF, TDA7266D, VCT49X3R. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера BN40-0072A. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.
Внимание пользователям! Самостоятельный ремонт телевизора SAMSUNG LE19R71B без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Main board BN41-00802A
Плата BN41-00802A от производителя Samsung Electronics. Процессор Micronas VCT49X3R CPU 8051 Intel Core, питание ядра 3.3, 1.8 В. Оперативная память SDRAM EM636165TS, отдельные микросхемы. Прошивка хранится в Flash memory AT49BV802A.

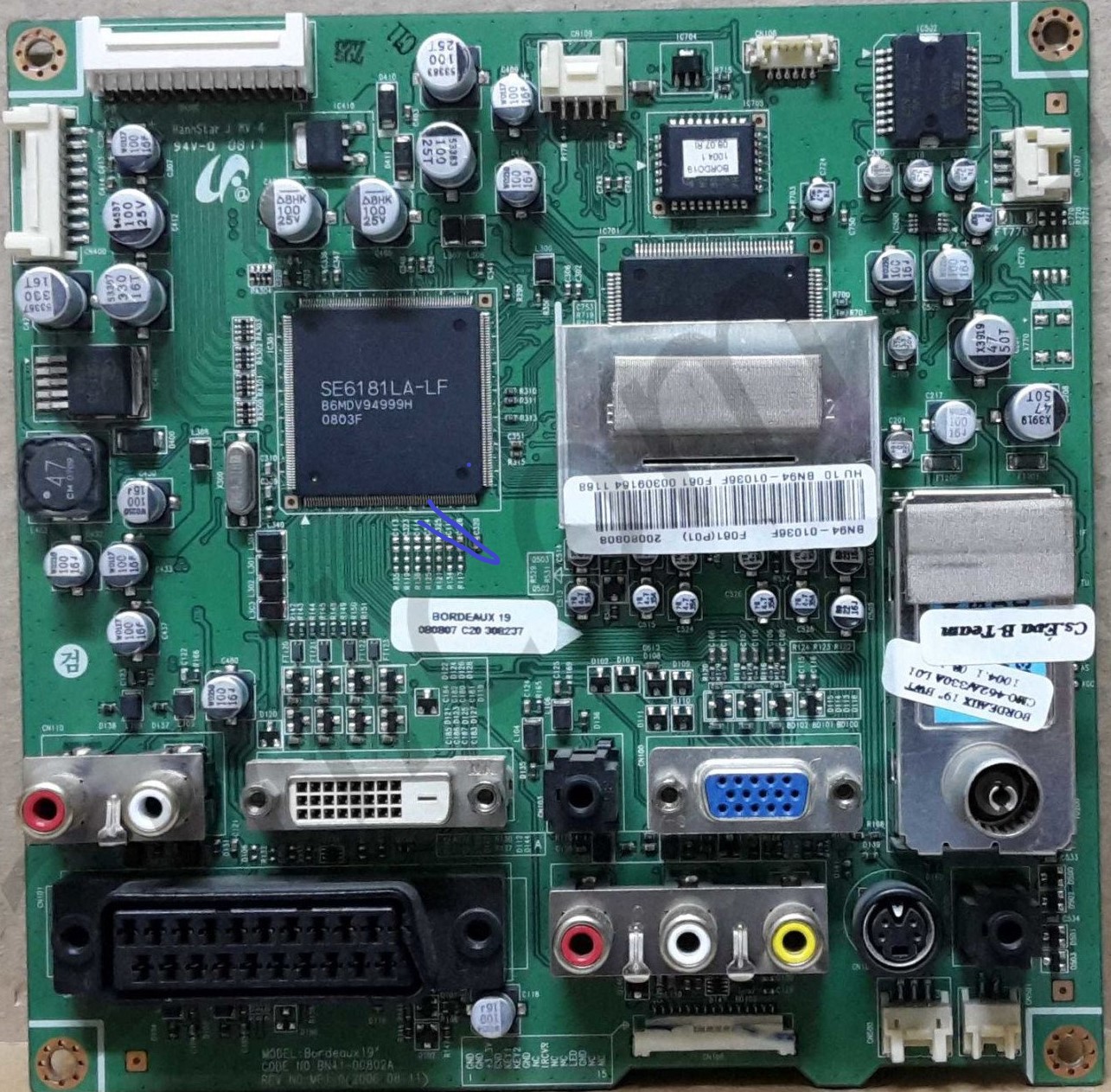

Внешний вид main board BN41-00802A показан на рисунке ниже:
Блок питания BN44-00147A
Блок питания BN44-00147A: ШИМ DM0465R, драйвер подсветки FAN7311.
BN44-00147A:
Схемы и сервис-мануалы
Схема блока питания Samsung BN44-00147A SIP-W19A Power supply.
Прошивки для Samsung LE19R71B LE19R71BX
Прошивки с сайта производителя
Для модели LE19R71BX/XEH от производителя есть файлы для скачивания:
Quick Guide. Файл main.htm. Изменён 2006-09-13. Версия 1.0. Размер 0.01 Мб.
Open Source Guide. Файл 20060927155128281_
User Manual - Инструкция пользователю. Файл PDF 20060916090528171_
Файлы скачать можно на сайте производителя для модели LE19R71BX/XEH.
Характеристики Samsung LE19R71B LE19R71BX
LCD, 19", 1440x900, 720p HD, мощность звука 6 Вт, DVI
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 19" (48 см) |
|---|---|
| Формат экрана | 16:10 |
| Разрешение | 1440x900 |
| Поддержка HD | 720p HD |
| Яркость | 300 кд/м2 |
| Контрастность | 800:1 |
| Динамическая контрастность | 3000:1 |
| Угол обзора | 160° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Тюнер | 1 |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 6 Вт (2x3 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, S-Video, компонентный, SCART, RGB, DVI HDCP |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 485x408x200 мм |
| Размеры без подставки | 485x369x58 мм |
| Вес | 5.6 кг |
| Потребление от сети | 45 Вт |
| Региональные коды | uk|||LE19R71B|||LE19R71BX/XEH |
Рекомендации пользователю Samsung LE19R71B LE19R71BX
LCD-телевизоры SAMSUNG с флуоресцентной подсветкой дисплея, большое количество которых было продано на территории СНГ, ещё находятся в эксплуатации, достаточно ремонтопригодны и успешно обслуживаются в любых телевизионных мастерских и сервисных центрах России.
Техническое описание
Телевизор SAMSUNG LE19R71B с ЖК-дисплеем M190A1-L07, размером по диагонали 19" (48 см) формата 16:10. Необходимая яркость свечения 300 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Контрастность, как отношение максимальной яркости к минимальной, составляет 800:1. Динамическая контрастность 3000:1 достигается специальным контролем работы подсветки в зависимости от яркости сюжета.
Матрица M190A1-L07 и программное обеспечение основной платы main board NB41-00802A обеспечивают просмотр изображения в высоком качестве HD при разрешении 1440x900 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность акустической системы звука 6 Вт (2x3 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART, RGB, DVI HDCP. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024.
Мощность, потребляемая рабочем в режиме от сети, составляет 45 Вт. Блок питания BN44-00147A.
Габаритные размеры: с подставкой 485x408x200 мм, без подставки 485x369x58 мм.
Масса телевизора: 5.6 кг.
Внимание! Панель M190A1-L07 LCD-телевизора SAMSUNG LE19R71B является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SAMSUNG LE19R71B
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SAMSUNG LE19R71B не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если SAMSUNG LE19R71B не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если SAMSUNG LE19R71B завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора SAMSUNG LE19R71B требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели M190A1-L07. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
