Rolsen RL-42L700F3D
LED-телевизор, 42" (107 см), 1920x1080, 2012 года
Состав телевизора RL-42L700F3D
| Шасси | MST6M48 |
|---|---|
| Main board | 471-01A4-64801G VER.A4 |
| Блок питания | 465-01A2-L6501G K-150S1 |
| Матрица (панель) | LC420EUN (SD)(F1) |
| Инвертор / LED-драйвер | 6917L-0061A 3PEGC20008A-R |
| Микросхемы main board | M6M8-C3P284-00583, Spi Flash: 25Q32, RT8284N |
| ШИМ блока питания | L6562A, OB2273, L6599A |
| Ключи блока питания | 19N60, 10N60 |
| ШИМ инвертора / драйвера | BD9262EFV |
| Ключи инвертора | AOD482 |
| Тюнер | CDT-3FP2I2-31 |
Уменьшение тока подсветки
Ограничение тока драйвера. 6917L-0061A, BD9262EFV. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с LED-драйвером 6917L-0061A и двумя микросхемами ШИМ BD9262EFV, следует у обеих микросхем увеличить общее сопротивление резисторов по выводу 23 ISET BD9262EFV.
Для установки тока предусмотрены по четыре резистора - R112, R113, R139, R140 и R212, R213, R239, R240. Но обычно используются лишь по два в каждой сборке.
Можно увеличить номинал одного из резисторов в сборке. А можно по одному просто удалить чтобы ток уменьшился вдвое (например R240 и 140).
Типовые неисправности
Возможные проявления дефектов
- Телевизор ROLSEN RL-42L700F3D не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.
В таких случаях неисправность следует искать в первую очередь в модуле питания 465-01A2-L6501G.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей (19N60, 10N60) и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) L6562A, OB2273, L6599A обычно проверяются заменой на новые, либо заведомо исправные.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы 471-01A4-64801G следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов M6M8-C3P284-00583, Spi Flash: 25Q32, RT8284N требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.
Неисправность тюнера CDT-3FP2I2-31 устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора ROLSEN RL-42L700F3D без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!
Main board 471-01A4-64801G
Плата 471-01A4-64801G от производителя Mstar. Процессор Mstar MST6M48RHS, 32 бит, 1 ядро 8051 Keil C51, питание ядра 1.2 В. Оперативная память DDR2 W971GG6JB-25, внутри процессора и отдельные микросхемы. Прошивка хранится в SPI Flash 32Mbit 4MB 25Q32.
Внешний вид main board 471-01A4-64801G показан на рисунке ниже:

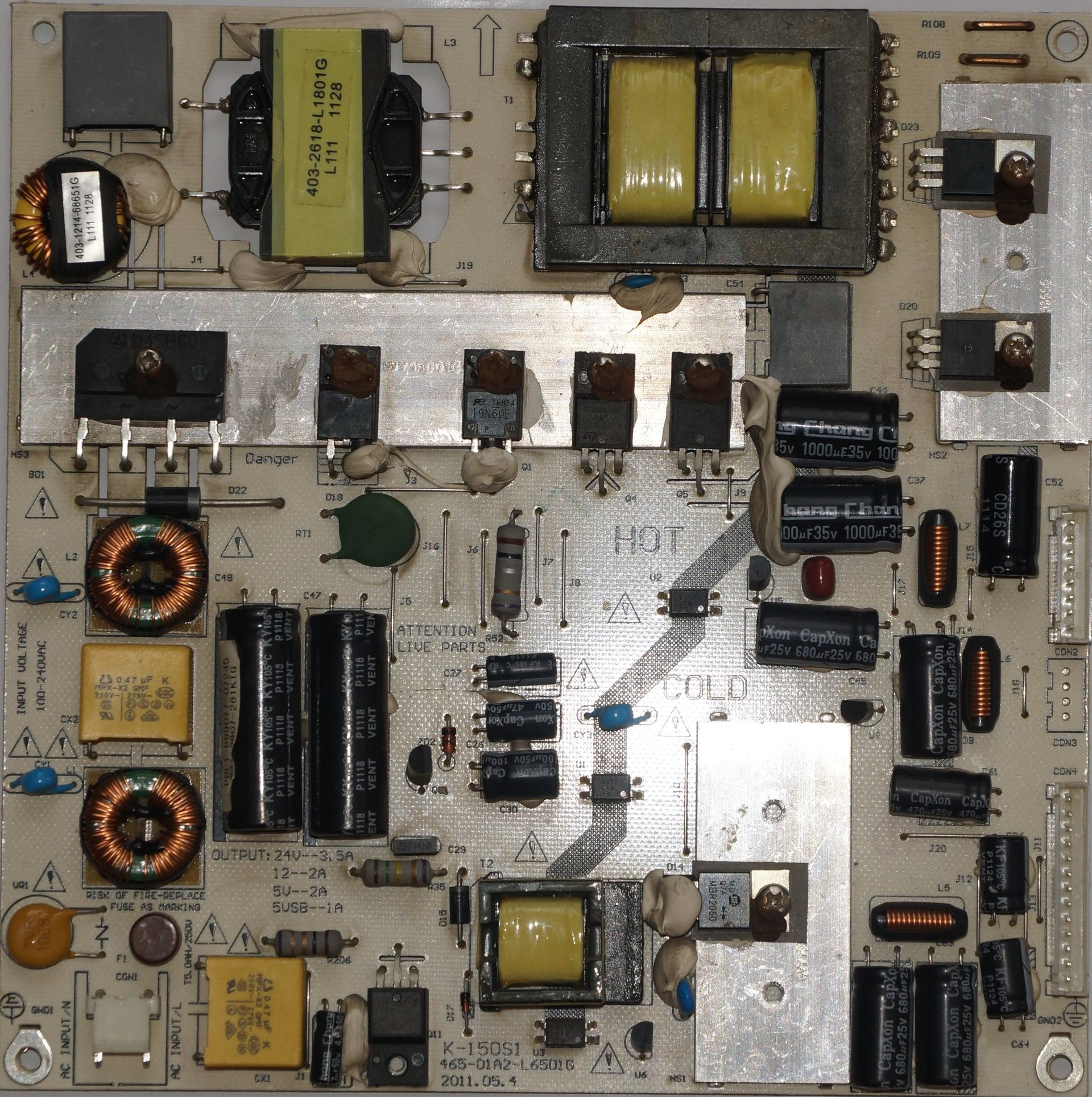

Блок питания 465-01A2-L6501G
Этот блок питания стоит ещё в 2 телевизорах.
465-01A2-L6501G:
Схемы и сервис-мануалы
Доработка после ремонта подсветки. 6917L-0061A, BD9262EFV. Информация от мастера.
Уменьшить ток подсветки с 510 mA до 400 mA - заменил резисторы R139 и R239 30 kOhm на 39 kOhm по выводу 23 ISET обоих микросхем BD9262EFV на плате LED-драйвера 6917L-0061A.
Прошивки для Rolsen RL-42L700F3D
- RL-42L700F3D, 25Q32 471-01A4-64801G VER A4, CRC F25872BB, 2,0 МБ
- RL-42L700F3D, 25Q32BVSIG MST6M182-T8B, CRC 8BFA439E, 2,0 МБ
Характеристики Rolsen RL-42L700F3D
LCD, LED, 42", 1920x1080, 1080p Full HD, 3D, мощность звука 16 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (107 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 400 кд/м2 |
| Динамическая контрастность | 500000:1 |
| Угол обзора | 176° |
| Время отклика | 5 мс |
| Прогрессивная развёртка | есть |
| Поддержка 3D | есть, поляризационная технология, конвертация 2D в 3D |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, WMA, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM |
|---|---|
| Телетекст | нет |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2х8 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV x2, компонентный, VGA, HDMI x2, USB |
|---|---|
| Выходы | AV |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Вес | без подставки: 17 кг |
| Потребление от сети | 140 Вт |
Другие модели на шасси MST6M48
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Rolsen RL-42L700F3D
LED-телевизоры ROLSEN изготавливались в России, находятся в эксплуатации, подлежат ремонту и обслуживаются в любых телевизионных мастерских и сервисных центрах.
Техническое описание
Телевизор ROLSEN RL-42L700F3D с ЖК-дисплеем LC420EUN, размером по диагонали 42" (107 см) формата 16:9. Необходимая яркость свечения экрана 400 кд/м² обеспечивается светодиодной подсветкой LED. Динамическая контрастность 500000:1 достигается специальным контролем работы светодиодов. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Имеется поддержка 3D изображения с применением пассивной поляризационной технологии.
Матрица LC420EUN и программное обеспечение платы main board 471-01A4-64801G реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической системы звука 16 Вт (2х8 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV x2, компонентный, VGA, HDMI x2, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768, 1920x1080.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 140 Вт. Блок питания K150S1.
Масса телевизора: без подставки: 17 кг.
Внимание! Панель LC420EUN (SD)(F1) LED-телевизора ROLSEN RL-42L700F3D является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям ROLSEN RL-42L700F3D
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если ROLSEN RL-42L700F3D не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если ROLSEN RL-42L700F3D не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если ROLSEN RL-42L700F3D завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора ROLSEN RL-42L700F3D требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC420EUN (SD)(F1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре ROLSEN по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
