Rolsen RL-19L1002U

Чтобы уменьшить ток подсветки в LED-драйверах с ШИМ-контроллером MP3389EF (MP3389), либо его аналогом OB3362VP (28 pin), следует пропорционально увеличить общее сопротивление резисторов от вывода 9 (ISET) на корпус. Максимальный ток в каждом из 12 каналов (в миллиамперах) для сопротивления Rset (в килоомах) определится из отношения 1000*1.22V/Rset. При параллельном соединении каналов, токи суммируются.

Возможные проявления дефектов

- Телевизор ROLSEN RL-19L1002U не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания K-40L1. Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) OB5269CP, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели. Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок, либо в обеспечении их питания (LED-драйвере).
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы 471-01A2-61702G следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт MB (SSB) возможен только в условиях сервисного центра при наличии необходимого оборудования. Проверка или замена элементов MST6M181VS-LF-Z1, FLASH 25Q32, EEPROM 24C04 требует необходимой подготовки и профессиональных навыков ремонта модулей на компонентном уровне. Проблемы, связанные с использованием технологий пайки BGA иногда можно диагностировать методом прогрева.

Перед заменой тюнера F50CT-2DD-E(X), если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Внимание пользователям! Самостоятельный ремонт телевизора ROLSEN RL-19L1002U без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!

Вариант RL-19L1002U

Телевизор ROLSEN выполненном на шасси M181, как и многие другие электронные устройства, целесообразно начинать ремонтировать с осмотра всех внешних и внутренних элементов. Часто по определённым внешним признакам может появиться возможность сделать определённые выводы о причинах выхода из строя тех или иных элементов схемы ещё до проведения необходимых измерений, что позволит определить дальнейший алгоритм поиска неисправности и локализации дефекта. Вспухшие электролитические или металлокерамические конденсаторы, обуглившиеся резисторы, кольцевые трещины в пайках выводов элементов - всё это может существенно помочь мастеру определиться с причинами и следствиями возникших неполадок в работе телевизора.

При неисправности модуля питания PBM2-BG216-0I127 K-L-NM1 465-0101-B201G Rev3, внешние проявления могут быть различными, например, ROLSEN RL-19L1002U не включается совсем и нет никакой индикации контрольных лампочек на передней панели. С такими же симптомами может быть неисправен стабилизатор (преобразователь) питания процессора управления. При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы на вероятность лавинного или теплового пробоя.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора , которую желательно проверить заменой.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности инвертора (преобразователя питания ламп подсветки). В таких случаях проверке подлежат лампы, инвертор и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего инвертор. Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

Диагностика и ремонт материнской платы MST6M181-T7S T7 471-01A4-61702G Rev A4 M181-BCP229-05026 осуществляется проверкой работоспособности стабилизаторов или преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО). При ремонте платы MB, необходимо проверить её компоненты TDA1517P , IT6633E-P , TE330E (16), AS1084R , AT8284N (8) (MP1482),. Неисправные элементы следует заменить. Если установлены чипы BGA, их неисправность обычно локализуется с помощью прогрева. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

Помните! Попытки самостоятельного ремонта пользователями телевизора ROLSEN RL-19L1002U без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!

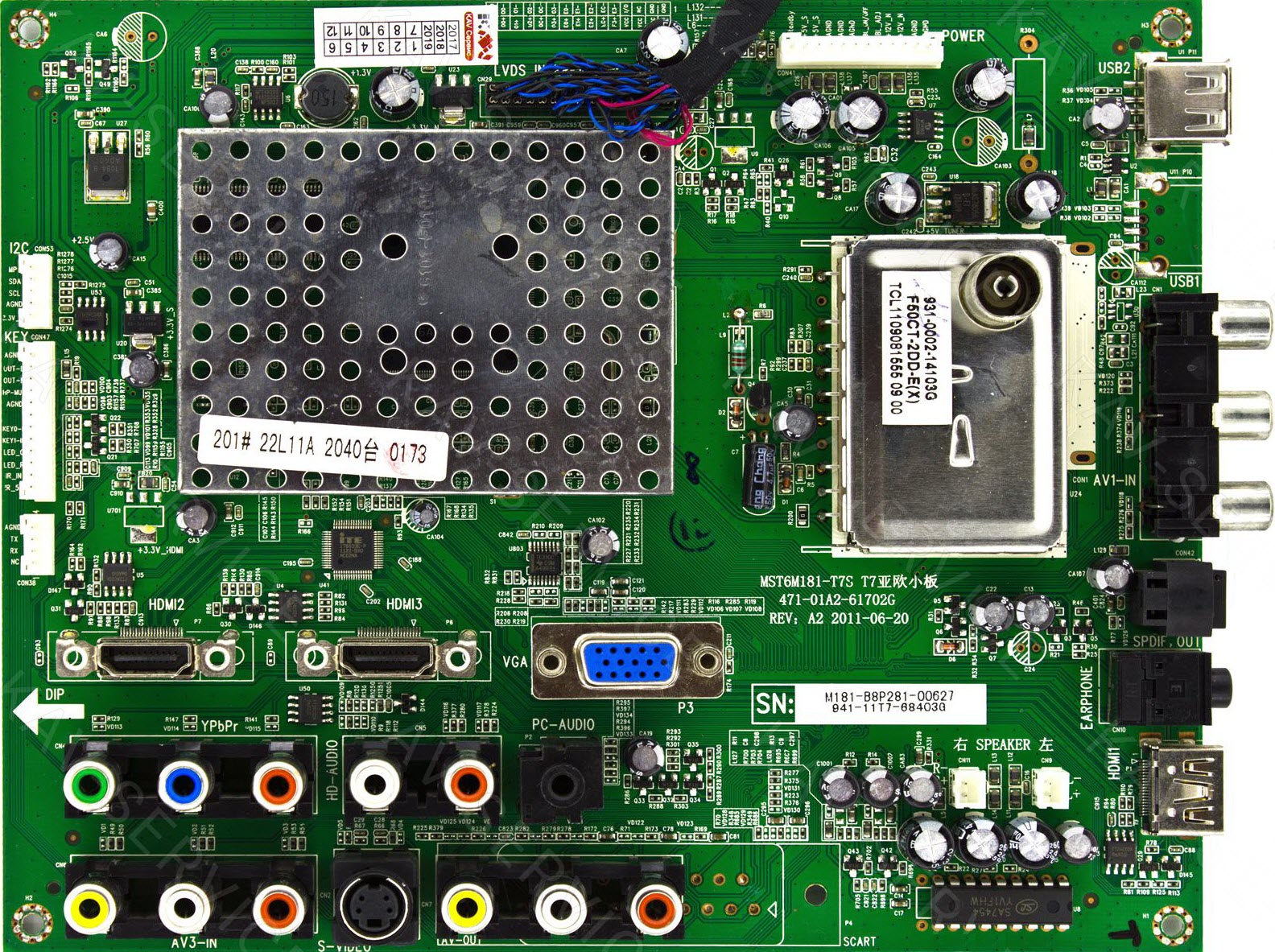

Внешний вид main board 471-01A2-61702G показан на рисунке ниже:

Вариант RL-19L1002U

Внешний вид main board MST6M181-T7S показан на рисунке ниже:

В составе материнской платы MST6M181-T7S используется процессор MST6M181VS-LF-Z1, совмещённый со скалером, внешняя оперативная память (ОЗУ) DDR Winbond типа W9425G6JH и ПЗУ SPI flash типа 25Q32.
Ремонт main board целесообразно начинать с проверки питающих напряжений линейных стабилизаторов и преобразователей напряжения, необходимых для обеспечения питания узлов процессора: 1.2V, 2.5V, 3.3V. Питание LCD панели 5V или 12V, в зависимости от применяемого типа панели можно замерить непосредственно на разъёме LVDS. В случаях, если телевизор не выходит из дежурного режима Stand-by, не реагирует на пульт ДУ и кнопки управления при наличии всех питающих напряжений, следует обновить программное обеспечение SPI Flash.

MST6M181-T7S может применяться в телевизорах:

ERISSON 22LEK14 (Panel M215H3-LA1 REV.C1), ROLSEN RL-17L1002U (Panel LTN173KT01-A01), ROLSEN RL-17L1002U (Panel LTN173KT02 ), ROLSEN RL-19L1002U (Panel 19 дюймов), ROLSEN RL-22L1002UF (Panel LTM215HT04 B2 (5v)), ROLSEN RL-23L1002UF (Panel M230WA01-ED G2 EE01 LED), RUBIN RB-19SL1U (Panel 19 дюймов), RUBIN RB-22SL1UF (Panel LTM215HT04 led), RUBIN RB-23SL1UF (Panel 23 дюйма).

K-40L1:

Вариант RL-19L1002U

K-L-NM1:

Вариант RL-19L1002U
