Ремонт телевизора ROLSEN RL-19A09105

Материал на страницы добавляется по мере поступления данных из доступной технической документации, личного опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора ROLSEN RL-19A09105, тип панели и применяемые модули. Состав модулей.

ROLSEN
Model: RL-19A09105

Chassis/Version: RSAG7.820.1701

Panel: HT185WX1-100

Lamp backlight: 2 LAMP CCFL

Inverter (backlight): integrated into PSU

PWM Inverter: KA7500C

MOSFET Inverter: AO4616

Power Supply (PSU): HLP-12B11

PWM Power: SG6859ADZ

MOSFET Power: FQPF3N80C

MainBoard: RSAG7.820.1701 /ROH VER.C

IC MainBoard: SPI Flash: 25L1605DM, EEPROM: 24C04, 24C64

Тuner: TDQ-6FT/W126H/ROH


Технические характеристики RL-19A09105

TV LCD RL-19A09105
Диагональ экрана: 19" (48 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 300 кд/м2
Контрастность: 1000:1
Угол обзора: 170°
Время отклика пикселя: 4 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: нет
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Акустика: два динамика
Интерфейс: AV, аудио x2, S-Video, компонентный, SCART, VGA, HDMI, USB
Разъём наушников: есть
Вес телевизора: 6 кг
Размеры: с подставкой 468x355x168 мм
без подставки 468x315x72 мм
Потребление от сети: 40 Вт
ROLSEN RL-19A09105

Общие рекомендации по ремонту TV LCD

Возможные проявления дефектов

- Телевизор ROLSEN RL-19A09105 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

С подобными проявлениями неисправность скорее всего обнаружится в модуле питания . Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (FQPF3N80C) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) SG6859ADZ обычно проверяются заменой на новые, либо заведомо исправные.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы RSAG7.820.1701 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - SPI Flash: 25L1605DM, EEPROM: 24C04 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.

Прежде чем менять тюнер TDQ-6FT/W126H/ROH, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора ROLSEN RL-19A09105 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!


Прошивка SPI FLASH, EEPROM ROLSEN RL-19A09105, Main: RSAG7.820.1701 /ROH VER.C, Panel: HT185WX1-100

Дополнительно по ремонту MainBoard

Внешний вид MainBoard RSAG7.820.1701 показан на рисунке ниже:

RSAG7.820.1701

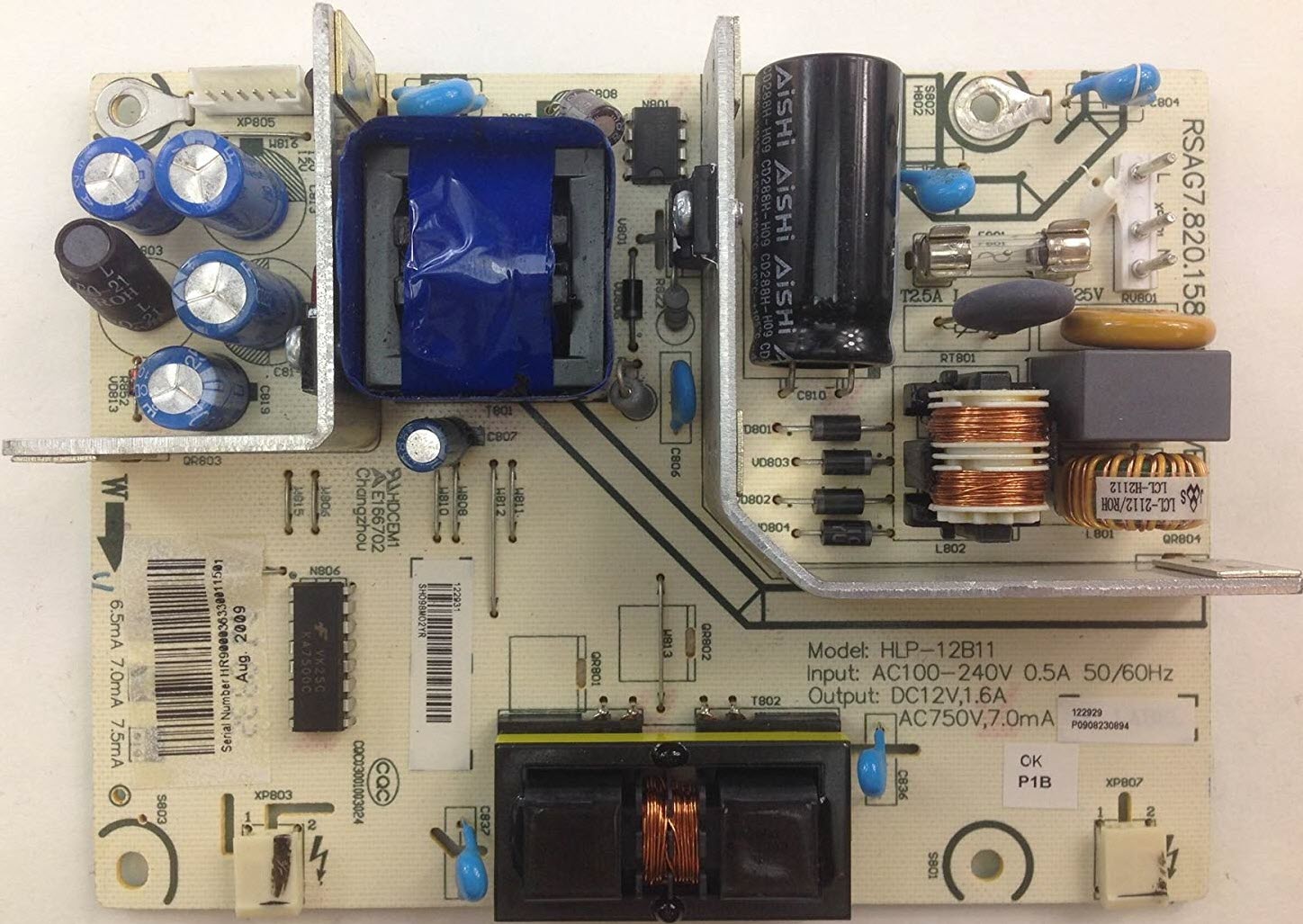

Внешний вид блока питания

Основные особенности устройства ROLSEN RL-19A09105:

Установлена матрица (LCD-панель) HT185WX1-100.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером KA7500C. В качестве силовых элементов инвертора применяются ключи типа AO4616.
Формирование необходимых питающих напряжений для всех узлов телевизора ROLSEN RL-19A09105 осуществляет модуль питания HLP-12B11, либо его аналоги c использованием микросхем SG6859ADZ и силовых ключей типа FQPF3N80C.
MainBoard - основная плата (материнская плата) представляет собой модуль RSAG7.820.1701, с применением микросхем SPI Flash: 25L1605DM, EEPROM: 24C04, 24C64 и других.
Тюнер TDQ-6FT/W126H/ROH обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : BOE
Model : HT185WX1-100
Type : a-Si TFT-LCD, Panel
Diagonal size : 18.5 inch
Resolution : 1366x768, WXGA
Display Mode : TN, Normally White, Transmissive
Active Area : 409.8x230.4 mm
Surface : Antiglare (Haze 25%), Hard coating (3H)
Brightness : 250 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 72%
Response Time : 1.5/3.5 (Tr/Td)
Frequency : 60Hz
Lamp Type : 2 pcs CCFL Without Driver
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 5.0V
