Ремонт телевизора PANASONIC TX-R32LX70K TX-32LX70

Техническое описание и состав телевизора PANASONIC TX-R32LX70K TX-32LX70, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
PANASONIC TX-R32LX70K TX-32LX70
TV LCD TX-32LX70 | Год выпуска: 2007
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Поддержка HD: 720p HD
Яркость: 500 кд/м2
Контрастность: 1200:1
Контрастность динамическая: 7000:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Количество каналов: 100
Телетекст: с памятью на 1500 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2x10Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x2
Разъём наушников: есть
Вес телевизора:
без подставки: 17.5 кг
Размеры: с подставкой 791x615x248 мм
без подставки 791x563x117 мм
PANASONIC TX-R32LX70K TX-32LX70

PANASONIC
Model: TX-R32LX70K TX-32LX70

Chassis/Version: LH64

Panel: AX080A002A

Lamp backlight: CCFL

Inverter (backlight): integrated into PSU

Power Supply (PSU): MPC6601 & TNPA4116 & TNPA4117

PWM Power: MP2B6120 (C0DABYY00008)

MainBoard: TNPA4114 1 DG & TNPA42913 & TNPA4117 2 AP

IC MainBoard: MNZSFD7G

Тuner: ENGF7701GF

Общие рекомендации по ремонту TV LCD LCD

Возможные проявления дефектов

- Телевизор PANASONIC TX-R32LX70K не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) MPC6601. При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы TNPA4114 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - MNZSFD7G. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера ENGF7701GF и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.


Скачать: Service manual and schematic diagram PANASONIC Chassis LH64 для моделей TX-32LX70F, TX-32LX70L, TX-32LX70P, TX-26LX70F, TX-26LX70L, TX-26LX70P.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard TNPA4114 показан на рисунке ниже:

TNPA4114

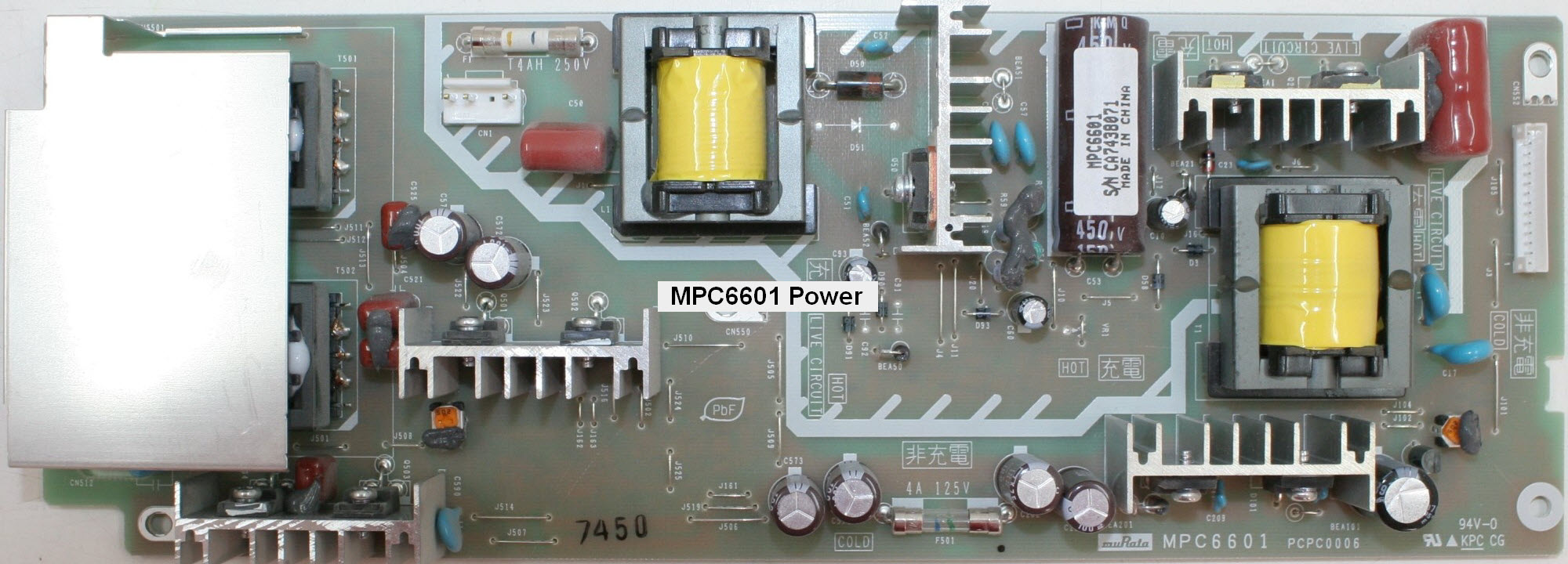

Внешний вид блока питания

Основные особенности устройства PANASONIC TX-R32LX70K:

Установлена матрица (LCD-панель) AX080A002A.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора PANASONIC TX-R32LX70K осуществляет модуль питания MPC6601, либо его аналоги c использованием микросхем MP2B6120 (C0DABYY00008).
MainBoard - основная плата (материнская плата) представляет собой модуль TNPA4114, с применением микросхем MNZSFD7G и других.
Тюнер ENGF7701GF обеспечивает приём телевизионных программ и настройку на каналы.
