Panasonic TX-LR50B6
LED-телевизор, 50" (127 см), 1920x1080, 2013 года
Состав телевизора TX-LR50B6
| Шасси | KM21E |
|---|---|
| Main board | TNP4G548 1 A |
| Блок питания | TNPA5807 2 P |
| Матрица (панель) | LC500DUE-SFR1 |
| T-CON | 6870C-0452A |
| Инвертор / LED-драйвер | TNP4G549 |
| Планки подсветки | 6916L-1276A, 6916L-1272A, 6916L-1273A, 6916L-1241A |
| Микросхемы main board | Peaks-sLD8, MT29F1G08ABAEAH, K4B1G1646G-BCK0 |
| ШИМ блока питания | FA5696N, FA5760N, LV5980MC |
| Ключи блока питания | STD7NM60N, STD7NM60N |
| ШИМ инвертора / драйвера | BL0200C (C1ZBZ0004953) |
| Ключи инвертора | B1CFRM000028, B1CFML000007 |
| Тюнер | TDSA-G220D (J3ACAAC00008) |
Типовые неисправности
Возможные неисправности
- Телевизор PANASONIC TX-LR50B6 не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.
Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания TNPA5807.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (STD7NM60N, STD7NM60N) и выпрямительные диоды.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) FA5696N, FA5760N, LV5980MC, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Обычно в таких случаях неисправность обнаруживается в узлах подсветки LED-панели.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы TNP4G548 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты MT29F1G08ABAEAH, K4B1G1646G-BCK0. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера TDSA-G220D. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board TNP4G548
Плата TNP4G548 от производителя Panasonic Corporation. Эта плата стоит ещё в 7 телевизорах.
Внешний вид main board TNP4G548 показан на рисунке ниже:

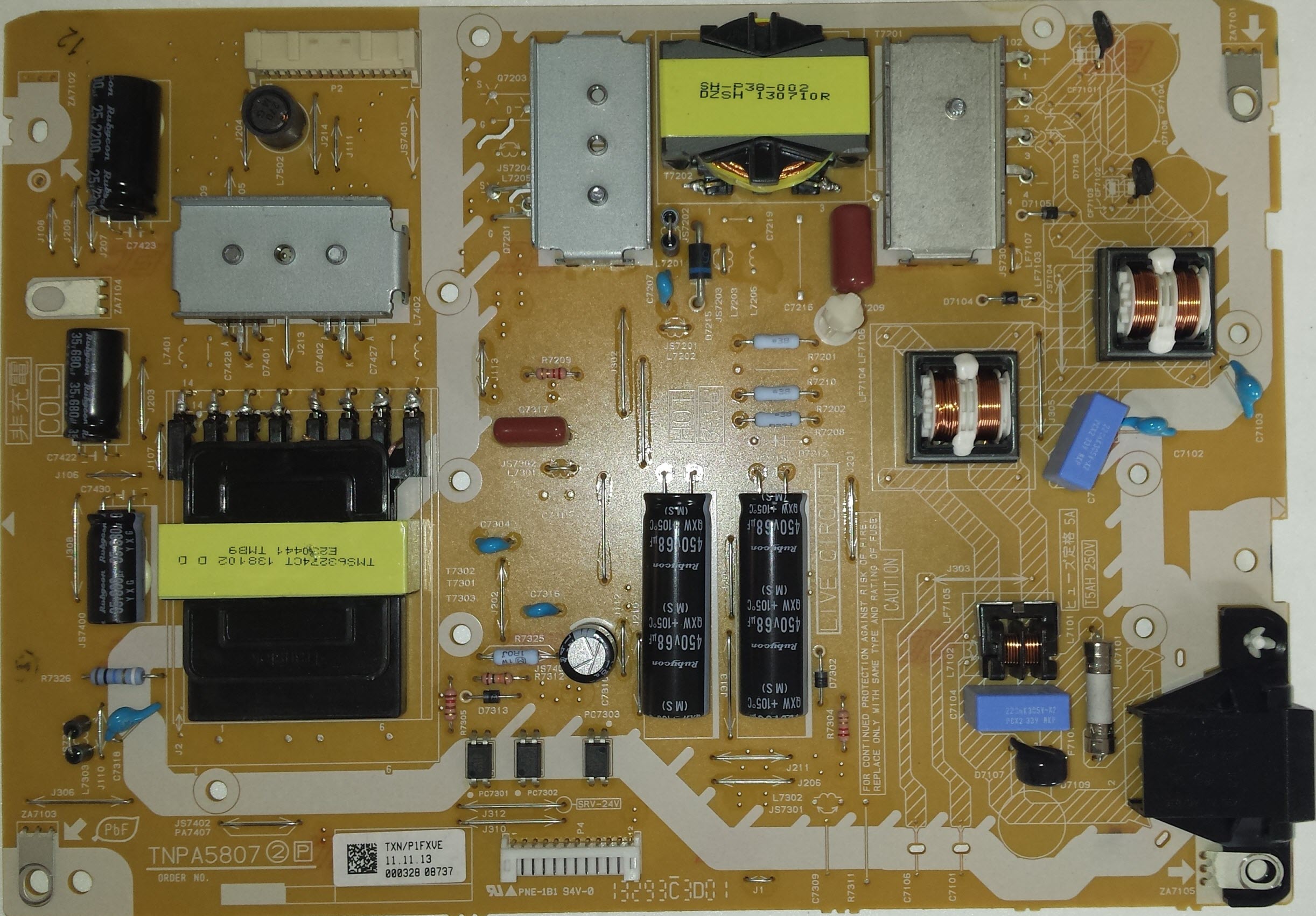

Блок питания TNPA5807
Этот блок питания стоит ещё в 3 телевизорах.
TNPA5807:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram 2013, 84 стр., 7,6 МБ
- Схема блока LED-драйвера (LED-DRIVER), шасси KM21E 2 стр., 457 КБ
- Схема блока питания Power supply, шасси KM21E 4 стр., 3,9 МБ
Схема блока питания TNPA5807 Power supply.
Схема LED-драйвера TNP4G549 LED Driver.
Доработка после ремонта подсветки. TNP4G549, BL0200C. Информация от мастера.
Уменьшить ток подсветки в блоке TNP4G549 с 400 mA до 240 mA - изменил номиналы в каждом канале R9804 и R9816 (по 2.15 Ohm). Установил оба по 3.6 Ohm.
Прошивки для Panasonic TX-LR50B6
Прошивки с сайта производителя
TX-LR50B6. Версия Ver. 3.006 от 31 Jul. 2013 г
Обновление программного обеспечения - Software/Firmware Update:
Версия Ver. 3.006 от 31 Jul. 2013. Файл P131_3006.zip 34 662 857 bytes.
Для моделей TX-P42X60E, TX-P50X60E, TX-L32B6E, TX-L32B6ES, TX-L32EM6E, TX-L32EM6Y, TX-L32XM6E, TX-L39B6E, TX-L39B6ES, TX-L39EM6E, TX-L39EM6Y, TX-L42B6E, TX-L42B6ES, TX-L50B6E, TX-L50EM6E, TX-L50EM6Y, TX-P42X60B, TX-P50X60B, TX-L32B6B, TX-L32B6BS, TX-L32EM6B, TX-L32XM6B, TX-L39B6B, TX-L39EM6B, TX-L42B6B, TX-L50B6B, TX-L50EM6B, TX-PR50X60, TX-LR32B6, TX-LR32EM6, TX-LR50B6.
Скачать файл и инструкции по обновлению можно на сайте производителя для модели TX-LR50B6.
Результаты обновлений:
| Date/Version | Дополнения/изменения |
| Jul. 31, 2013 Ver. 3.006 | Повышена стабильность системы. |
Характеристики Panasonic TX-LR50B6
LCD, LED, 50", 1920x1080, 1080p Full HD, TFT IPS, мощность звука 20 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 50" (127 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, WMA, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, SCART, RGB, HDMI x2, USB |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1139x739x275 мм |
| Размеры без подставки | 1139x674x89 мм |
| Вес | с подставкой: 18 кг; без подставки: 15 кг |
| Крепление на стену | есть |
| Потребление от сети | 136 Вт |
| Региональные коды | TX-LR50B6 |
Другие модели на шасси KM21E
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Panasonic TX-LR50B6
Современные LED-телевизоры PANASONIC, продаваемые в настоящее время на российском рынке, могут быть изготовлены в Чехии (г. Пльзень). Качество и надёжность их достаточно высоки, соответственно статусу и цене.
К телевизорам PANASONIC из низкой ценовой категории, собранным Беларуси и Китае, рекомендуем относиться несколько осторожно...
Техническое описание
Телевизор PANASONIC TX-LR50B6 с ЖК-дисплеем LC500DUE, размером по диагонали 50" (127 см) формата 16:9. В технологии изготовления экрана данной модели телевизора реализована светодиодная LED подсветка.
Матрица LC500DUE и ПО основной платы main board TNP4G548 могут обеспечить просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал может быть обработан в системах PAL, SECAM, NTSC. Графическая обработка и формирование картинки цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые видеопроцессором форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической аудиосистемы 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки звука NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, HDMI x2, USB. Для индивидуального прослушивания предусмотрен выход подключения наушников. Для подключения компьютера или ноутбука используется разъём VGA (D-Sub 15), поддерживающий разрешения: 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
Потребляемая телевизором мощность в рабочем в режиме составляет 136 Вт. Блок питания TNPA5807.
Габаритные размеры: с подставкой 1139x739x275 мм, без подставки 1139x674x89 мм.
Масса телевизора: с подставкой: 18 кг, без подставки: 15 кг.
Внимание! Панель LC500DUE (SF)(R1) LED-телевизора PANASONIC TX-LR50B6 является самым дорогим его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям PANASONIC TX-LR50B6
При проявлении неисправностей телевизора в процессе эксплуатации не следует забывать о гарантийных обязательствах производителя (продавца), которые указаны в сопроводительных документах.
Если PANASONIC TX-LR50B6 не включается или отключается, иногда полезно проверить розетки и удлинители в местах подключения телевизора сети.
Если PANASONIC TX-LR50B6 не реагирует на команды с пульта, но работают кнопки управления на панели, есть большая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных или кабельных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить подключение антенны или кабельной сети.
Убедиться в работоспособности телевизора можно от других внешних источников сигнала.
Если нет звука при просмотре телевизионных аналоговых программ, следует проверить в настройках систему звука для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если PANASONIC TX-LR50B6 завис, не реагирует на пульт и кнопки панели управления, иногда может помочь Reset - перезагрузка процессора. Для этого необходимо отключить телевизор от сети, вытащив вилку сетевого шнура из розетки, и через 15-20 секунд снова включить.
Если разбит или треснул экран
Экран LED телевизора PANASONIC TX-LR50B6 требует от пользователей бережного отношения. Стекло экрана может треснуть от лёкого удара или чрезмерного давления на поверхность экрана по всей площади.
При повреждениях экрана требуется замена LED панели LC500DUE (SF)(R1). В таких случаях цену не её замену необходимо уточнить в Авторизованном Сервисном центре PANASONIC по телефонам, указанным в гарантийных документах или на официальном сайте.
Часто такой ремонт экономически нецелесообразен.
