Mystery MTV-4223LT2
LED-телевизор, 42" (107 см), 1366x768, 2014 года
Состав телевизора MTV-4223LT2
| Шасси | T.SIS231.T76 |
|---|---|
| Main board | T.SIS231.T76 // TP.S512.PB83 |
| Блок питания | AY086D-4SF07 - 082 |
| Матрица (панель) | T420HVN04.5 / CX420DLEDM |
| T-CON | 50T10-C00 T500HVD02.0 CTRL BD |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | RF-AD420E32-1201S-01 |
| Микросхемы main board | SPI Flash: 25Q64P, NT5CB64M16FP-DH, TPA3110LD2, RT7237 |
| ШИМ блока питания | PWM SOT23-6 |
| Ключи блока питания | TO-220F |
| ШИМ инвертора / драйвера | BIT3260 |
| Ключи инвертора | TO-252 |
| Тюнер | Si2168 DVB-T2 |
Уменьшение тока подсветки
Ограничение тока драйвера подсветки. TP.S512.PB83, SN51DP. Общие рекомендации
Чтобы уменьшить ток подсветки в LED-драйверах с ШИМ-регулятором SN51DP (SN510P), можно пропорционально увеличить сопротивление низкоомных измерительных резисторов датчика тока подсветки в цепи светодиодов LED-.
На плате TP.S512.PB83 это резисторы RB837-RB841, расположенные рядом с конденсаторами EB801, EB802, EB803.
Схема включения SN51DP прилагается.
Типовые неисправности
Возможные неисправности
- Телевизор MYSTERY MTV-4223LT2 не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
В этом случае неисправным может быть основной Импульсный Источник Питания — преобразователя напряжения сети AC/DC,
элементы которого расположены на основной плате main board TP.S512.PB83.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи (N-FET TO-220F) и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PWM SOT23-6, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы TP.S512.PB83 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: S2T512-XBN, SPI Flash: W25Q64JVSIQ, Audio: TPA3110LD2. Неисправности чипов BGA обычно легко выявить методом прогрева.
При подозрении на неисправность тюнера XF-3SDT-H, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора MYSTERY MTV-4223LT2 без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Main board
Плата T.SIS231.T76 от производителя CVTE Dream-Future. Процессор Silicon Integrated Systems SIS231. Для этой платы есть ещё 2 прошивки от других моделей.
Плата TP.S512.PB83 от производителя CVTE Dream-Future. Процессор S2-Tek S2T512 (9206B), 32 бит, 1 ядро MIPS 24Kc, питание ядра 1.0 В. Оперативная память DDR3 128MB 1.5V внутри процессора. Прошивка хранится в SPI Flash 64Mbit 8MB GD25Q64. Для этой платы есть ещё 120 прошивок от других моделей.
Внешний вид main board T.SIS231.T76 показан на рисунке ниже:
T.SIS231.T76 может применяться в телевизорах:
DNS M46DM8 (Panel LSC460HN03 1920x1080), DNS M50DM8 (Panel T500HVN01.V0).
Вариант MTV-4223LT2
Внешний вид main board TP.S512.PB83 показан на рисунке ниже:
TP.S512.PB83 может применяться в телевизорах:
AKAI LEA-39V51P (Panel LC390TA2A 902-P05-390H ), DEXP 40A7000 (Panel C400F13-E2-C), DEXP F39B7100E (Panel T390HVN04.0 CX390DLEDM), DEXP H32B7000C (Panel T320XVN02.9 C320X14-E2-A), DEXP F42B7000ED (Panel CX420DLEDM), DEXP F32C7000B (Panel BOEI320WU1), DEXP F32C7100B/W F32C7100 (Panel BOEI320WU1), DEXP 32A7000 (Panel BOEI320WU1), DEXP 42A7000 (Panel CX420DLEDM), DEXP F32B7000B (Panel BOEI320WU1), DEXP H39D7000E (Panel CX390DLEDM), DEXP F40B7000C (Panel C400F13-E2-C), DEXP H32B3200CD (Panel HV320WX2-201), HAIER LE28F6000T (Panel A275HD1A01-2 / LVW280CSDO E2 V2), HAIER LE32F6000T (Panel ST3151A05-8 LVW320CSDX E13 V2), MYSTERY MTV-4025LT2 (Panel CX400DLEDM), SHIVAKI STV-32LED13 (Panel SV320SHD PDL320TU2A X41), SHIVAKI STV-42LED16 (Panel V420HJ-P01), SHIVAKI STV-32LED14 (Panel CX315DLEDM AJ32TO3), SHIVAKI STV-40LED13W (Panel V400HJ6PE1-C2), SHIVAKI STV-32LED15 (Panel HV320WHB-N80), SUPRA STV-LC32T440WL (Panel C320X14-E13-H), SUPRA STV-LC32T900WL (Panel LC320TU3A), SUPRA STV-LC40T900FL (Panel 1080p Full HD 1920x1080), THOMSON T32D15DH-01B (Panel LVW320CSDX E13 V30), THOMSON T28D15DH-01B (Panel LVW280CSDE E3 V5), THOMSON T32D16DH-01W T32D16DH (Panel LVW320CSDX E19 V28), THOMSON T43D16SF-01B T43D16SF (Panel LVF430LGDO E2 V18).
Блок питания

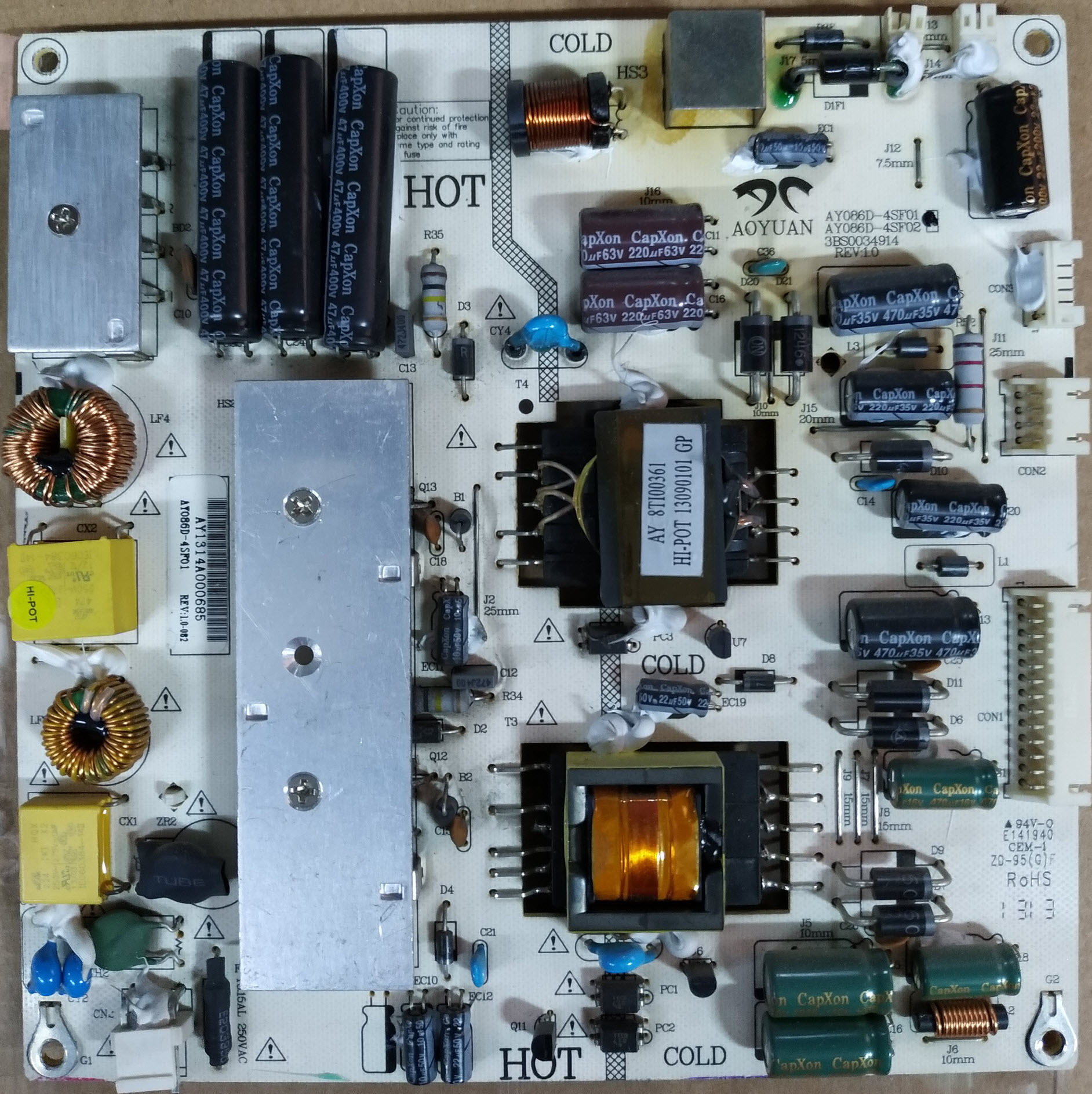

AY086D-4SF07:
Схемы и сервис-мануалы
Доработка после ремонта подсветки. AY086D-4SF07-082, BIT3260. Информация от мастера.
Уменьшить ток подсветки с 460 mA до 330 mA - удалил один из резисторов 1 Ohm в датчике тока подсветки на плате блока питания AY086D-4SF07.
Доработка после ремонта подсветки CX420DLEDM, TP.S512.PB83, SN510P. Информация от мастера.
Уменьшить ток подсветки с 460 mA до 300 mA - удалил один резистор 1.6 Ohm в датчике тока драйвера на плате TP.S512.PB83. Остались 1.6, 2.2, 15 Ohm.
Вариант MTV-4223LT2
Скачать: Service manual and schematic diagram Main TP.S512.PB83Доработка после ремонта подсветки CX420DLEDM, TP.S512.PB83, SN510P. Информация от мастера.
Уменьшить ток подсветки с 460 mA до 300 mA - удалил один резистор 1.6 Ohm в датчике тока драйвера на плате TP.S512.PB83. Остались 1.6, 2.2, 15 Ohm.
Прошивки для Mystery MTV-4223LT2
- MTV-4223LT2 V1N01, W25Q64VSIG T.SIS231.T76, CRC C2D398BD, 5,1 МБ
- MTV-4223LT2 V3P02, W25Q64 TP.S512.PB83, CRC F00B2810, 4,3 МБ
- MTV-4223LT2 V2N05, 25Q64 TP.SIS231.PT85, CRC 50EA8CF2, 5,1 МБ
- MTV-4223LT2 V2N08, 25Q64BSIG TP.SIS231.PT85, CRC A7CB4D58, 5,1 МБ
- MTV-4223LT2 V3N12, W25Q64 TP.S512.PB83, CRC E427A55D, 4,3 МБ
- MTV-4223LT2 V3N11, W25Q64 TP.S512.PB83, CRC 4D093F4F, 4,0 МБ
- MTV-4223LT2 V2N06, 25Q64BSIG TP.SIS231.PT85, CRC A7CB4D58, 5,1 МБ
- MTV-4223LT2, 25Q64P T.SIS231.T76, CRC C2D398BD, 5,1 МБ
- MTV-4223LT2 V3P02, 25Q64P TP.S512.PB83, CRC F00B2810, 4,3 МБ
Прошивки с сайта производителя
модель TX-65FX700E. Версия Version 3.091, файл P183_3091_M22.zip (213 593 689 bytes) от 30 Jul. 2019
Характеристики Mystery MTV-4223LT2
ЖК, 720p HD, диагональ 42" (107 см), TFT TN, HDMI x2, USB, DVB-T2, тип подсветки: Edge LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (107 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 300 кд/м2 |
| Контрастность | 2000:1 |
| Угол обзора | 170° |
| Время отклика | 6.5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Слот CI | есть |
| Каналов в памяти | 125 |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, VGA, HDMI x2, USB |
|---|---|
| Выходы | AV, коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Крепление на стену | есть |
Другие модели на шасси T.SIS231.T76
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Mystery MTV-4223LT2
LED-телевизоры MYSTERY, продаваемые в настоящее время на российском рынке, изготавливаются на сборочных предприятиях г. Калининграда и области.
Техническое описание
Телевизор MYSTERY MTV-4223LT2 с ЖК-дисплеем T420HVN04.5, размером по диагонали 42" (107 см) формата 16:9. Необходимая яркость свечения экрана 300 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 2000:1. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Матрица T420HVN04.5 и программное обеспечение платы main board T.SIS231.T76 реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, VGA, HDMI x2, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
Используется блок питания AY086D-4SF07.
Габаритные размеры: C подставкой 642x444x209 мм, Без подставки 570x345x70 мм.
Внимание! Панель T420HVN04.5 (CX420DLEDM) LED-телевизора MYSTERY MTV-4223LT2 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям MYSTERY MTV-4223LT2
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если MYSTERY MTV-4223LT2 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если MYSTERY MTV-4223LT2 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если MYSTERY MTV-4223LT2 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора MYSTERY MTV-4223LT2 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели T420HVN04.5 (CX420DLEDM). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре MYSTERY по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
