LG RZ-23LZ50
ЖК-телевизор с лампами CCFL, 23", 1366x768, 2004 года
Состав телевизора RZ-23LZ50
| Шасси | ML-041A |
|---|---|
| Main board | ML-041A |
| Блок питания | LCD23L REV1.1 |
| Матрица (панель) | LC230W01 (B2) |
| Инвертор / LED-драйвер | YPNL-M007C R2.0LC230W01-A294V-0 |
| Планки подсветки | 12 Lamp CCFL |
| Микросхемы main board | Genesis gm5221H , RZRT-26.30RZ50 V4.7 , M52758FP , MST9883C , SM5301BS |
| ШИМ блока питания | L6561D (PFC), KA339D, KA34063A |
| Ключи блока питания | 20N60S5, 11N80C3 |
| ШИМ инвертора / драйвера | BIT3106 |
| Ключи инвертора | 4532GM |
| Трансформатор | XT-12200-2222R4-0425 |
| Тюнер | TAEW-G051D 6700VS0003A |
| Пульт ДУ | 6711R1P072B |
Состав по другим источникам
Тип панели (матрица): LC230W01 (B2), KZ4E064H11\LPZ4E122S8L\0426 V022, BUF11702, T1451A, G900L-0012B
Материнская плата:, Genesis gm5221H, RZRT-26.30\RZ50 V4.7, M52758FP, MST9883C, SM5301BS, RZ-23LZ50 V:4.6, Tuner : 6700VS0003A\TAEW-G051D
Invertor: YPNL-M007C R2.0\LC230W01-A2\94V-0, XT-12200-2222R4-0425 – 12 шт., 4532GM – 12 шт., A393F – 2 шт., BIT3106 – 2 шт.
PSU: CD-23L\samsung LCD23L REV1.1, LCD-23LP\SC-0441D, LCD-23LM\SC-0439D, L6561D, 20N60S5, 11N80C3, CC04B, M183AJ, KA339D, KA34063A
Remote control: 6711R1P072B ,
Типовые неисправности
Ремонт телевизора LG с шасси ML-041A начинать следует с внимательного внешнего осмотра всех составляющих его элементов и модулей. Многие видимые изменения состояния элементов дают возможность определиться с дальнейшем направлением поиска неисправности и локализации дефекта. Если обнаружились обуглившиеся резисторы, вспухшие электролитические или металлокерамические конденсаторы, кольцевые трещины в пайках выводов трансформаторов или греющихся элементов, целесообразно установить причины и последствия возникшей неисправности, а так же произвести проверку связанных элементов и узлов.
Иногда телевизор LG RZ-23LZ50 просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении. Наиболее вероятная причина неисправности - выход из строя общего модуля питания CD-23Lsamsung LCD23L REV1.1. В случае, если он исправен, необходимо проверить элементы питания процессора на плате SSB (main board). При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы 20N60S5 , 11N80C3 на вероятность лавинного или теплового пробоя.
Причины пробоя силового ключа в импульсных источниках питания (ИИП) могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора L6561D , CC04B , KA339D , KA34063A или обрывы резисторов в её обвязке.
Иногда у телевизора LG RZ-23LZ50 отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя ламп подсветки, либо самих ламп, которые можно проверить заменой. В таких случаях необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого инвертора, в том числе и в БП (блоке питания). Следует помнить, при отключении защиты в целях диагностики неисправности, всегда появляется риск выхода из строя силовых элементов инвертора. После ремонта необходимо обязательно восстановить все штатные цепи защиты преобразователя.
В случаях попытки ремонта материнской платы, необходимо проверить работоспособность стабилизаторов или преобразователей питания её микросхем и, при возможности, произвести обновление программного обеспечения (ПО). Чипы BGA в большинстве случаев можно диагностировать с помощью локального нагрева. В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов Genesis gm5221H , RZRT-26.30RZ50 V4.7 , M52758FP , MST9883C , SM5301BS , SM5301BS и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Внимание пользователям! Самостоятельный ремонт телевизора LG RZ-23LZ50 без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!
Main board ML-041A
Плата ML-041A от производителя LG.
Внешний вид main board ML-041A показан на рисунке ниже:
ML-041A может применяться в телевизорах:
LG RZ-23LZ50 (Panel LC230W01 (B2)), LG RZ-26LZ50 (Panel LC260W01 (A5)(KA)).
Блок питания и PFC
В результате работы преобразователя, огибающая высокочастотных импульсов входного тока преобразователя повторит форму и фазу входного напряжения. Об исправности узла PFC можно косвенно судить по наличию повышенного постоянного напряжения (около +380V) на конденсаторе выпрямителя сети в рабочем режиме.

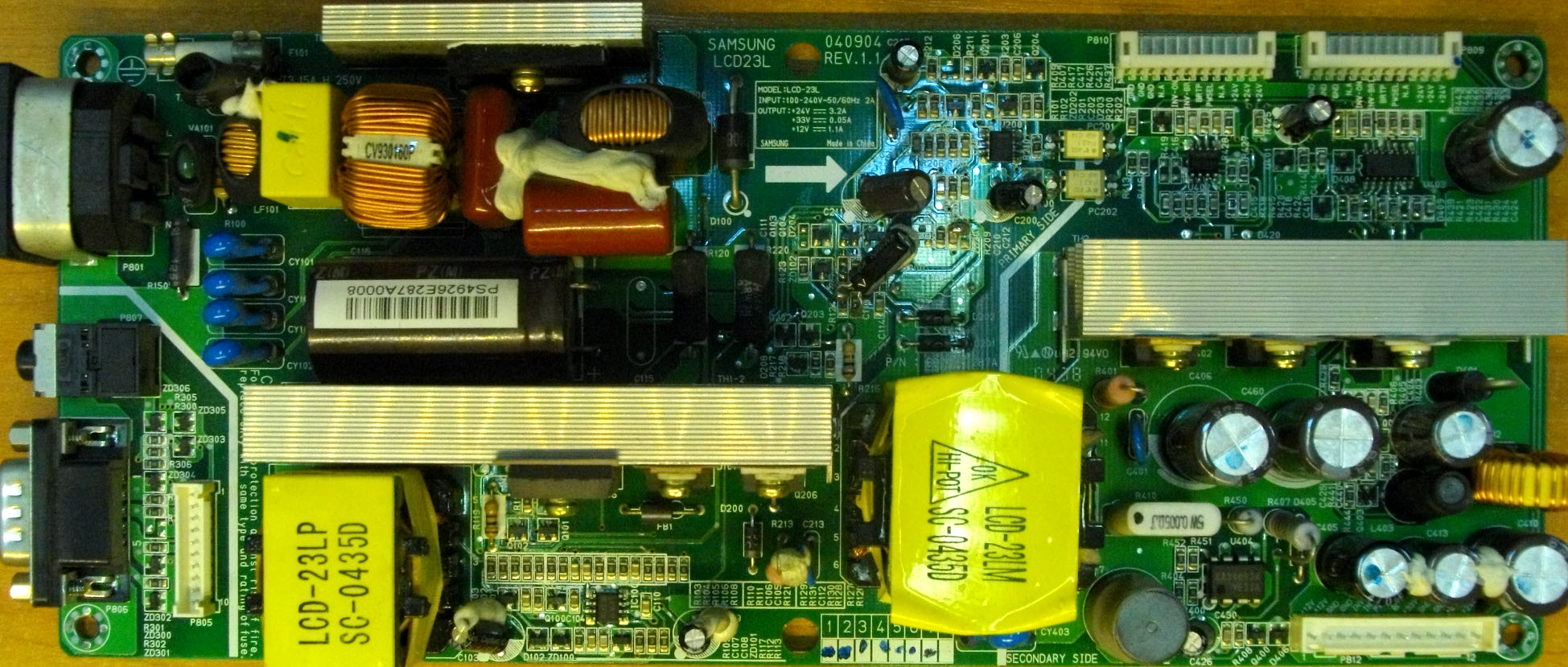

Блок питания LCD23L
Этот блок питания стоит ещё в 1 телевизоре.
LCD23L:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси ML-041A 2004, 37 стр., 2,8 МБ
Характеристики LG RZ-23LZ50
LCD, диагональ 23", картинка в картинке,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 23" |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Яркость | 500 кд/м2 |
| Контрастность | 500:1 |
| Угол обзора | 176° |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| NICAM | есть |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 14 Вт (2x7Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
Разъёмы
| Входы | AV, компонентный, VGA, DVI |
|---|
Корпус и питание
| Вес | 5.2 кг |
|---|
Другие модели на шасси ML-041A
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю LG RZ-23LZ50
LCD-телевизоры LG с флуоресцентной подсветкой дисплея ещё находятся в эксплуатации, ремонтопригодны и обслуживаются практически в любых телевизионных мастерских и сервисных центрах РФ.
Техническое описание
Телевизор LG RZ-23LZ50 с ЖК-дисплеем LC230W01 (B2), размером по диагонали 23" формата 16:9. Необходимая яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Контрастность - отношение максимальной яркости к минимальной составляет 500:1. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC.
Мощность акустической системы звука 14 Вт (2x7Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, VGA, DVI. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2.
В телевизоре используется блок питания LCD23L.
Габаритные размеры: 696x412x102 мм.
Масса телевизора: 5.2 кг.
Внимание! Панель LC230W01 LCD-телевизора LG RZ-23LZ50 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям LG RZ-23LZ50
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если LG RZ-23LZ50 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если LG RZ-23LZ50 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG RZ-23LZ50 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора LG RZ-23LZ50 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC230W01 (B2). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
