LG 49UJ651V
LED-телевизор, 48.5" (123 см), 3840x2160, 2017 года
Состав телевизора 49UJ651V
| Шасси | LJ7 |
|---|---|
| Main board | EAX67133404 (1.0) |
| Блок питания | EAX67128101 (2.1) EAY64491201 |
| Матрица (панель) | LC490DGG (FK)(M4) |
| Инвертор / LED-драйвер | integrated into PSU 650mA |
| Планки подсветки | 6916L-2862A, 6916L-2863A V17 49 L1, V17 49 R1 |
| Микросхемы main board | Realtek K3Lp, FT24C256A, DTA2010M |
| ШИМ блока питания | SSC3S927 |
| ШИМ инвертора / драйвера | MAP3516 |
| Ключи инвертора | MDD7N25 |
| Тюнер | TDJN-G501D |
Уменьшение тока подсветки
Ограничение тока драйвера. EAX67128101, MAP3516. Общая информация.
Чтобы уменьшить ток подсветки в LED-драйверах с контроллером MAP3516, следует пропорционально увеличить общее сопротивление низкоомных резисторов датчиков тока в цепи истоков ключей преобразователя.
На плате EAX67128101 в одном канале используется датчик из двух резисторов, соединённых параллельно R808, R809 (обычно по 2 Ohm), а в другом один резистор R804 (обычно 1 Ohm), но могут быть и другие номиналы.
Можно увеличить все три резистора пропорционально, например в полтора раза, тогда ток уменьшится тоже в полтора раза.
А можно проще, два резистора (R808, R809) заменить на один, с учётом что он будет одинаковым с R804.
В этом случае важно, чтобы сопротивление датчиков было одинаковым в обоих каналах.
Типовые неисправности
Возможные проявления неисправностей
- Телевизор LG 49UJ651V не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.
Обычно с подобными проявлениями дефект вызван неисправными элементами в основном модуле питания EAX67128101.
Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) SSC3S927 обычно проверяются заменой на новые, либо заведомо исправные.
- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
Как правило, в этом случае оказывается неисправной подсветка LED-панели.
Причина иногда может быть в питании светодиодов, но чаще в их неисправности (пробой или обрыв), иногда в нарушении контактных соединений светодиодных планок.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы EAX67133404 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов Realtek K3Lp, FT24C256A, DTA2010M и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Перед заменой тюнера TDJN-G501D, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Внимание! Пользователям и владельцам телевизоров 49UJ651V, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board EAX67133404
Плата EAX67133404 от производителя LG Electronics. Процессор LGE7551-DA2. Эта плата стоит ещё в 21 телевизоре.
Внешний вид main board EAX67133404 показан на рисунке ниже:

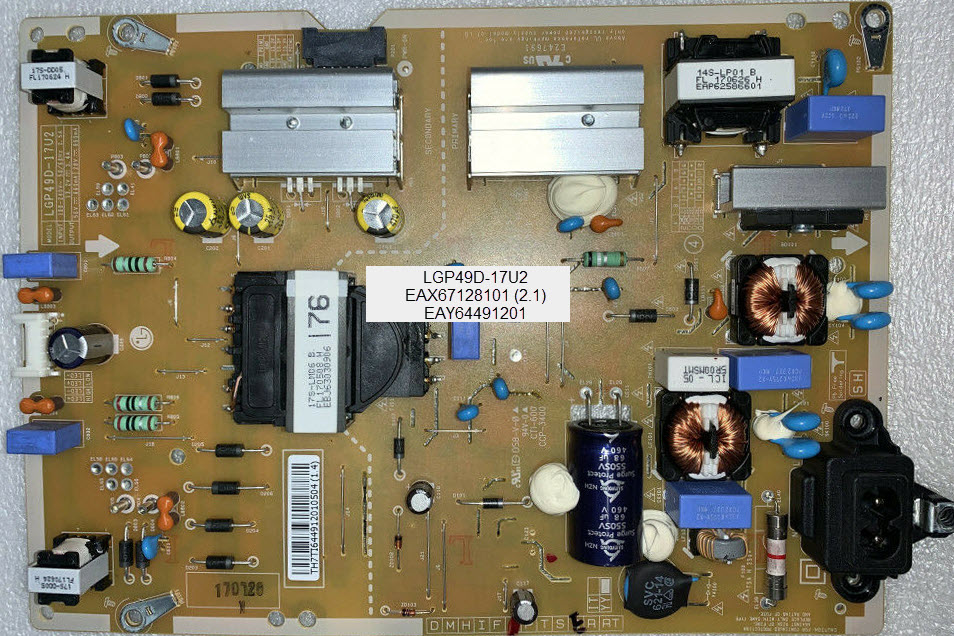

Блок питания EAX67128101
Этот блок питания стоит ещё в 4 телевизорах.
EAX67128101:
