Ремонт телевизора LG 49LJ622V

Техническое описание и состав телевизора LG 49LJ622V, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 49LJ622V
Smart TV 49LJ622V | Год выпуска: 2017
Диагональ экрана: 49" (124 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
Тип ЖК-панели: LC490DUE (FK)(M3)
LED подсветка: есть, Direct LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: webOS
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11ac, WiDi, Miracast
Размеры: C подставкой 1107x705x233 мм
Без подставки 1107x645x80 мм
LG 49LJ622V

LG LED
Model: 49LJ622V

Chassis/Version: LJ7 LD75M/LD75H

Panel: LC490DUE (FK)(M3)

LED backlight: 6870C-1935A, 6870C-1936A

T-CON: 6870C-0532C; SW0871, SW5084B

LED driver (backlight): integrated into PSU

PWM LED driver: LC5910

MOSFET LED driver: KF9N25

Power Supply (PSU): EAX67108001 (1.5) - LGP49D-17F1 P/N:EAY64529701

PWM Power: SSC3S927

MOSFET Power: 60S650CE, 60R580Q

MainBoard: EAX67129603 (1.0)

IC MainBoard: SEC 725 8031 KLW4G1FEPD, EEPROM: FT24C256A, K4B4G164GE x2, R5F100GEAFB, DTA2010M

Тuner: EBL61840901 TDJA-G501D

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор LG 49LJ622V не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

Чаще всего с подобными проявлениями оказывается неисправным основной модуль питания EAX67108001. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (60S650CE, 60R580Q) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) SSC3S927, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока. Можно вскрыть панель и проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении (красный щуп - к аноду, чёрный - к катоду). У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы EAX67129603 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - SEC 725 8031 KLW4G1FEPD, FT24C256A, K4B4G164GE x2, R5F100GEAFB, DTA2010M которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).

Прежде чем менять тюнер EBL61840901 TDJA-G501D, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Владельцам телевизора 49LJ622V рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!


Прошивка EEPROM FT24C256A LG 49LJ622V LJ7 LD75M/LD75H, Main: EAX67129603 (1.0), Panel: LC490DUE (FK)(M3) CRC: 0CE1DCB6(256 KBit).

В панели 24 LED 3 вольт. ток= 660 мА.
Уменьшить ток можно, увеличив номинал резистора R801 до 2.5 Ohm.

Ограничение тока драйвера подсветки. LC5910. Общие рекомендации

Чтобы уменьшить ток подсветки в LED-драйверах с понижающим контроллером LC5910, можно пропорционально увеличить сопротивление датчика тока в истоке силового ключа преобразователя.

Документ PDF на LC5910S прилагается.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX67129603 показан на рисунке ниже:

EAX67129603

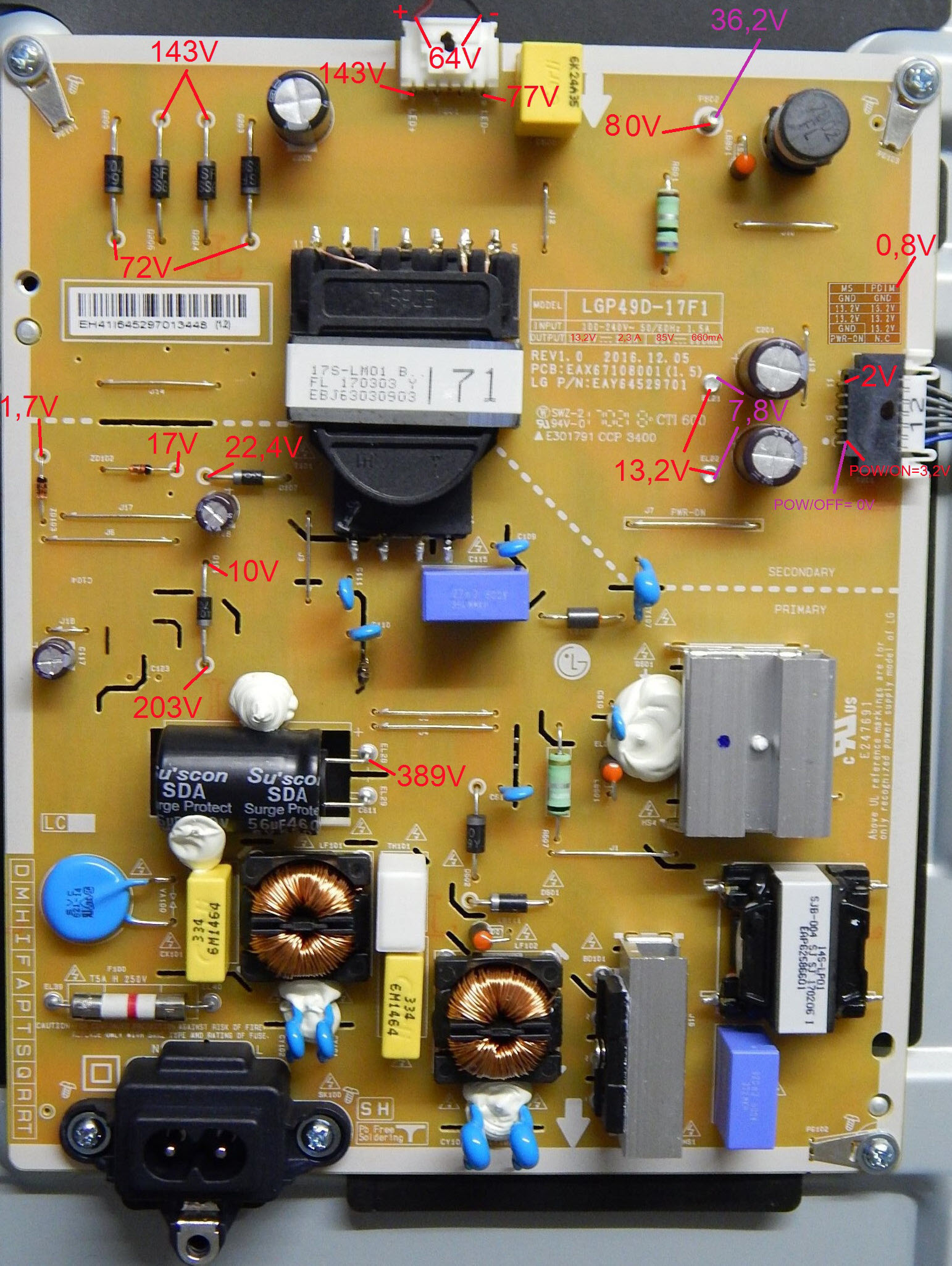

Внешний вид блока питания

Основные особенности устройства LG 49LJ622V:

Установлена матрица (LED-панель) LC490DUE (FK)(M3).
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0532C;.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером LC5910. В качестве силовых элементов LED-драйвера применяются ключи типа KF9N25.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 49LJ622V осуществляет модуль питания EAX67108001, либо его аналоги c использованием микросхем SSC3S927 и силовых ключей типа 60S650CE, 60R580Q.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX67129603, с применением микросхем SEC 725 8031 KLW4G1FEPD, EEPROM: FT24C256A, K4B4G164GE x2, R5F100GEAFB, DTA2010M и других.
Тюнер EBL61840901 TDJA-G501D обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
