Ремонт телевизора LG 49LF640V ZD

Техническое описание и состав телевизора LG 49LF640V ZD, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 49LF640V ZD
Smart TV 3D 49LF640V | Год выпуска: 2015
Диагональ экрана: 49" (124 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
LED подсветка: есть, Direct LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: webOS
Поддержка 3D: есть, поляризационная технология, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 2160p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast
Разъём наушников: есть
LG 49LF640V ZD

LG LED
Model: 49LF640V ZD

Chassis/Version: LD51H

Panel: LC490DUE (MG)(P2)

LED backlight: LG Innotek DRT 3.0 49_A/B type Rev03.1_140218

T-CON: 6870C-0481A

LED driver (backlight): integrated into PSU

PWM LED driver: BL0202B

Power Supply (PSU): EAX66203101 (1.8) LGP4760RI-15CH2

MainBoard: EAX66207203 (1.0)

IC MainBoard: AT24C256, H26M31001HPR (e-NAND), K4B4G1646D-BCK0, K4B2G1646Q-BCK0, TPS65175B, NTP7515D

Тuner: TDJM-G301D

Control: IR: EBR78480602

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор LG 49LF640V не включается, не реагирует на пульт и кнопки панели управления, индикаторы не горят и не мигают.

С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания EAX66203101. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры , при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

Неисправность обычно в этих случаях наиболее вероятна в узлах подсветки матрицы дисплея. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы EAX66207203 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - AT24C256, H26M31001HPR (e-NAND), K4B4G1646D-BCK0, K4B2G1646Q-BCK0, TPS65175B, NTP7515D. Неисправные компоненты следует заменить.

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера TDJM-G301D и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора LG 49LF640V без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Скачать: Service manual and schematic diagram LG 49LF640V, 55LF640V Chassis LD51H.

Ограничение тока драйвера. EAX66203101, BL0202B. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с блоком питания EAX66203101 и микросхемой LED-драйвера BL0202B, следует удалить по одной или две пары резисторов в каждом датчике тока одинаково.
Оба датчика тока из резисторов R811-R818 (на один канал) и R829-R836 (на другой канал) находятся на плате питания EAX66203101. Можно удалить всего лишь по одному резистору в одной паре каждого канала, и ток уменьшится на четверть. Если удалить по одному резистору в двух парах каждого канала, ток уменьшится вдвое.
EAX66203101 current backlight

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX66207203 показан на рисунке ниже:

EAX66207203

EAX66207203 может применяться в телевизорах:

LG 50LF653V (Panel LC500DUH (MG)(P1)), LG 40LF630V 40LF630V-ZA.BRUJLDU (Panel V400HJ6-PE2 HC400DUN-VCKN1-214X), LG 40LF634V (Panel V400HJ6-PE2 Rev.C1 HC400DUN-VCKN1-214X).

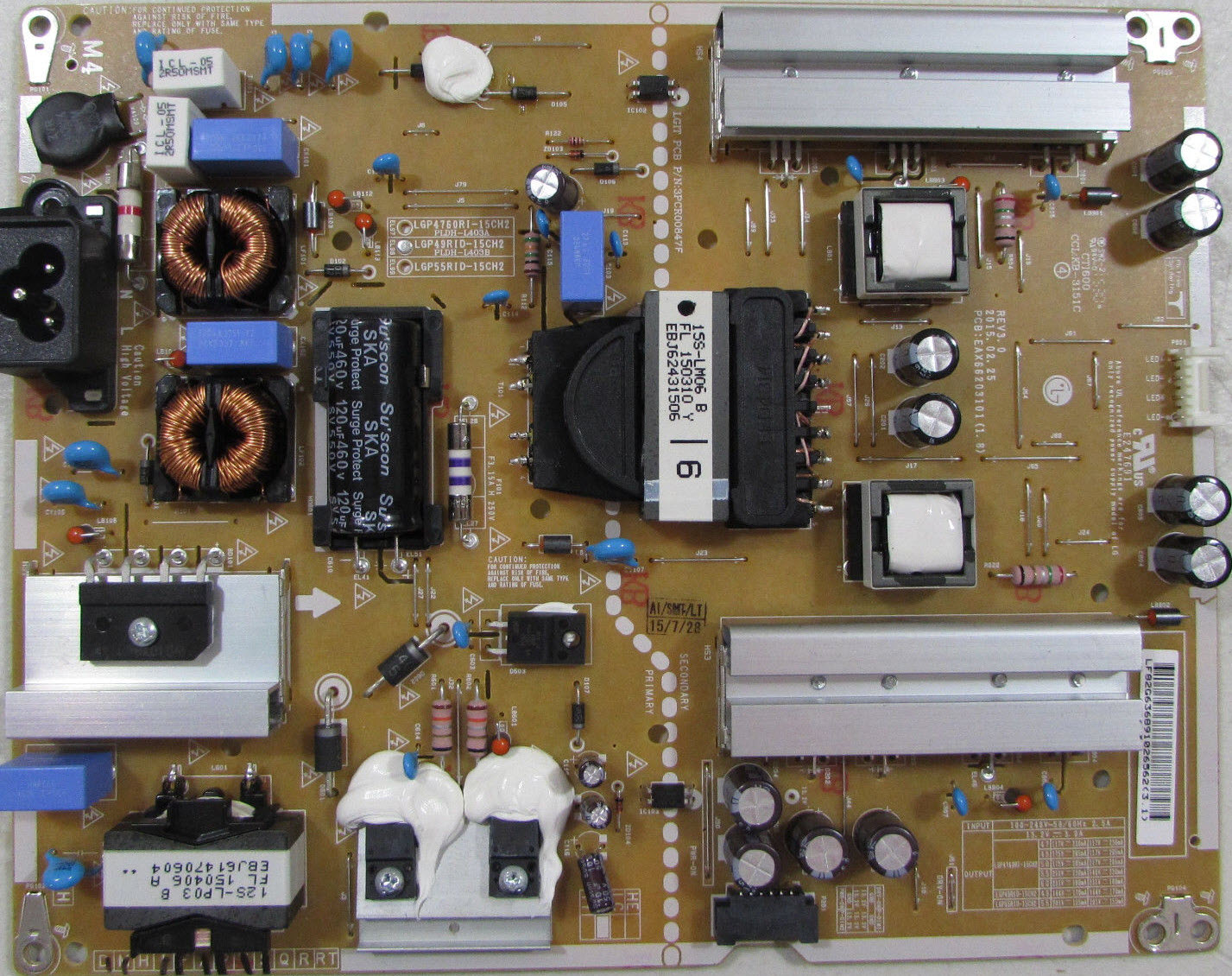

Внешний вид блока питания

Основные особенности устройства LG 49LF640V:

Установлена матрица (LED-панель) LC490DUE (MG)(P2).
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0481A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером BL0202B.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 49LF640V осуществляет модуль питания EAX66203101, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX66207203, с применением микросхем AT24C256, H26M31001HPR (e-NAND), K4B4G1646D-BCK0, K4B2G1646Q-BCK0, TPS65175B, NTP7515D и других.
Тюнер TDJM-G301D обеспечивает приём телевизионных программ и настройку на каналы.
