Ремонт телевизора LG 49LF590V

Техническое описание и состав телевизора LG 49LF590V, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 49LF590V
Smart TV 49LF590V | Год выпуска: 2015
Диагональ экрана: 49" (124 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Тип ЖК-панели: HC490EUN-SLES2
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: webOS
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S2
Телетекст: с памятью на 2000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, HEVC (H.265), DivX, JPEG
Звук стерео: есть
Мощность звука: 10 Вт (2x5 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, HDMI x2, USB x2, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast
Разъём наушников: есть
Размеры: C подставкой 1103x698x198 мм
Без подставки 1103x650x59 мм
LG 49LF590V

LG LED
Model: 49LF590V

Chassis/Version: LD50H

Panel: NC490EUN-AACR1

LED backlight: MAK63267301 G1GAN01-0791A, G1GAN01-0792A

T-CON: 6870C-0532B 6870L-3850D

LED driver (backlight): integrated into PSU; 160V 250mA

Power Supply (PSU): EAX66230701 (1.5) EAY63768701 LGP49B1-15CH1

MOSFET Power: K10A60W

MainBoard: EAX66482504 (1.0) RD57T21E3Y

IC MainBoard: CPU: LGE5222, emmc: KLM4G1FEPD-B031, EEPROM:24C256

Тuner: TDJM-G301D

Control: IR: YW-E05LD Ver1.2, Wi-Fi: TWFM-B006D

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор LG 49LF590V не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.

Неисправность в подобных случаях следует начинать искать в цепях источника питания EAX66230701. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (K10A60W) и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Нередко в таких случаях отсутствует подсветка LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы EAX66482504 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).

Неисправность тюнера TDJM-G301D устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора LG 49LF590V без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX66482504 показан на рисунке ниже:

EAX66482504

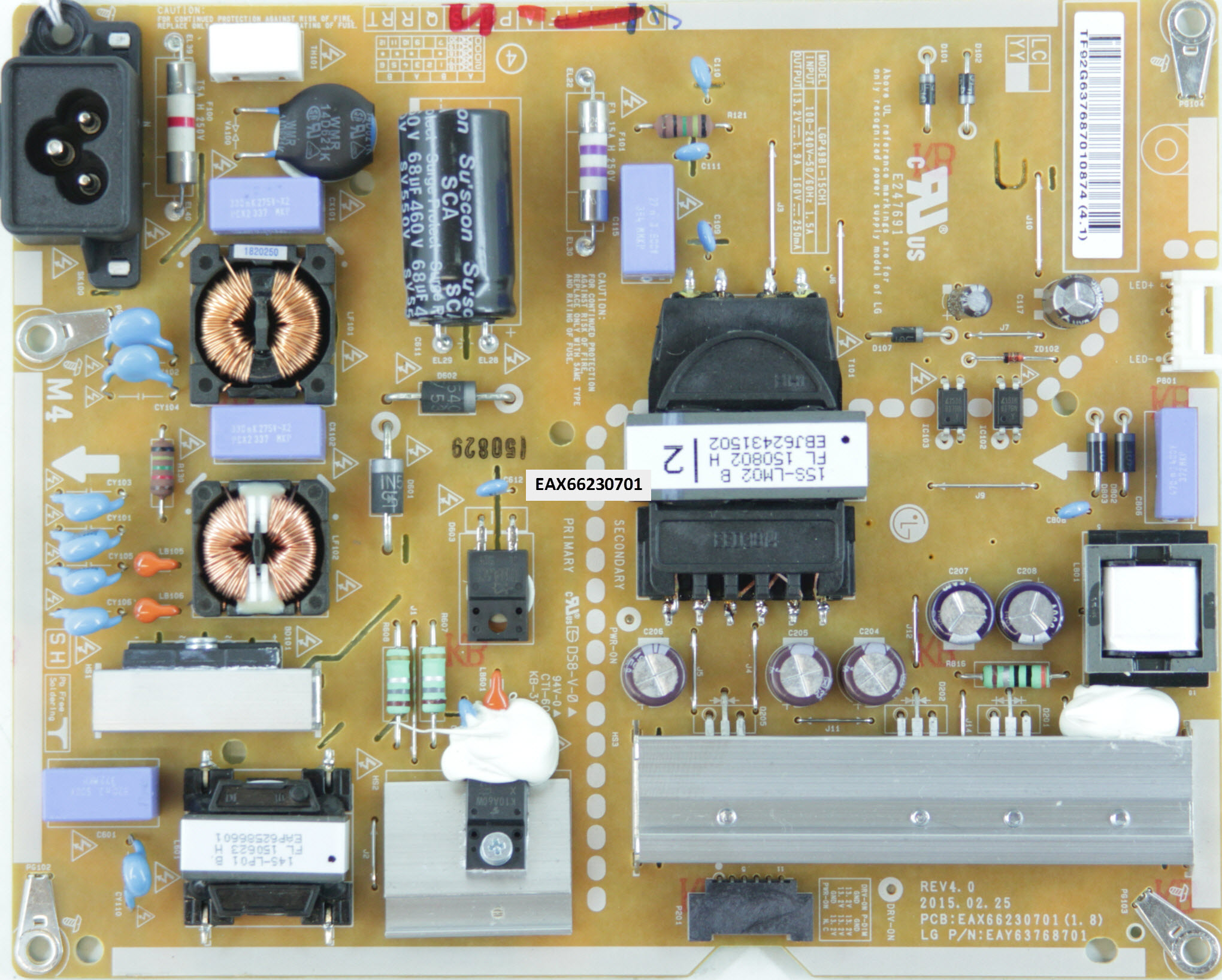

Внешний вид блока питания

Основные особенности устройства LG 49LF590V:

Установлена матрица (LED-панель) NC490EUN-AACR1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0532B.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 49LF590V осуществляет модуль питания EAX66230701, либо его аналоги c использованием и силовых ключей типа K10A60W.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX66482504, с применением микросхем CPU: LGE5222, emmc: KLM4G1FEPD-B031, EEPROM:24C256 и других.
Тюнер TDJM-G301D обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
