Диагональ экрана: | 42.5" (108 см) |
Формат экрана: | 16:9 |
Разрешение: | 1920x1080 |
Частота обновления: | 50 Гц |
LED подсветка: | есть, Direct LED |
Smart: | есть. Поддержка Wi-Fi - есть |
Операционная система: | webOS |
Поддержка HD: | 1080p Full HD, HDR |
Прогрессивная развёртка: | есть |
Цифровой тюнер: | DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2 |
Телетекст: | есть |
Мультимедиа: | MP3, WMA, MPEG4, HEVC (H.265), Xvid, DivX, MKV, JPEG |
Звук стерео: | есть |
Мощность звука: | 10 Вт (2х5 Вт) |
Акустика: | два динамика |
Интерфейс: | AV, компонентный, HDMI x2, USB, Ethernet (RJ-45), Wi-Fi 802.11ac, Miracast |
LG LED
Model: 43LK5400PLA 43LK5400PLA
Chassis/Version: EAX67703503
Panel: K430WDK5
T-CON: 6870C-0532A
LED driver (backlight): integrated into PSU
PWM LED driver: MP3398E DIP-16
MOSFET LED driver: TO-252
Power Supply (PSU): K-PL-0M1 4702-2PL0M1-A4131L01
PWM Power: SO-8
MOSFET Power: TO-220
MainBoard: EAX67703503 (1.1)
IC MainBoard: CPU, eMMC, SPI Flash, DRAM, AUDIO, DC/DC
Тuner: TDJA-G601D
- Телевизор LG 43LK5400PLA не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.
В таких случаях неисправность следует искать в первую очередь в модуле питания K-PL-0M1.
Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220) преобразователей и выпрямительных диодов на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) SO-8, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, экран чёрный, есть звук, при внешнем освещении экрана можно иногда увидеть еле заметные очертания изображения.
Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели).
Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок, либо в обеспечении их питания (LED-драйвере).
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы EAX67703503 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - CPU, eMMC, SPI Flash, DRAM, AUDIO, DC/DC. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера TDJA-G601D и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта LG 43LK5400PLA не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Схема блока питания K-PL-L01 Power supply. |
Внешний вид MainBoard EAX67703503 показан на рисунке ниже:

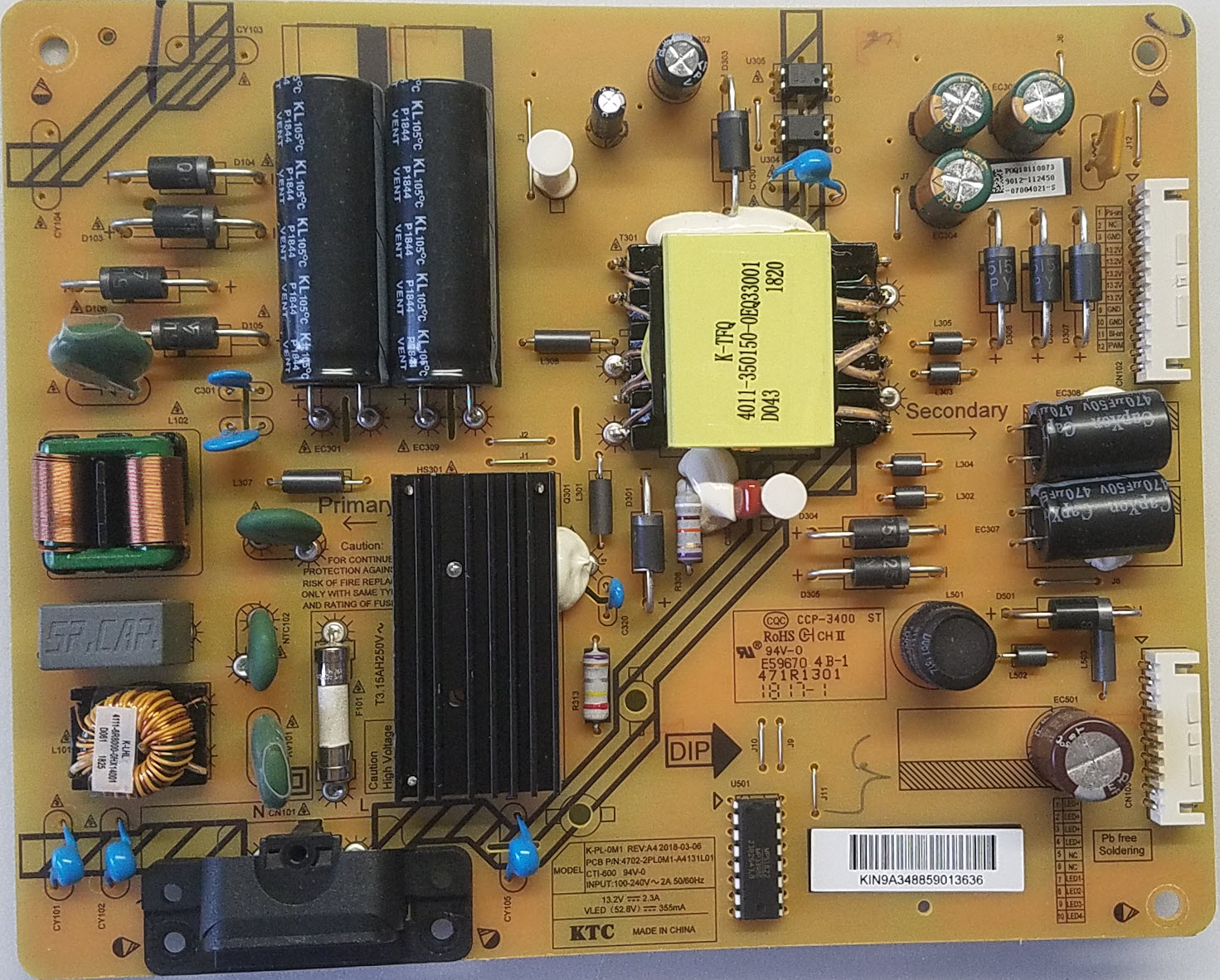

Внешний вид блока питания
Основные особенности устройства LG 43LK5400PLA:
Установлена матрица (LED-панель) K430WDK5.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0532A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером MP3398E DIP-16. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 43LK5400PLA осуществляет модуль питания K-PL-0M1, либо его аналоги c использованием микросхем SO-8 и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX67703503, с применением микросхем CPU, eMMC, SPI Flash, DRAM, AUDIO, DC/DC и других.
Тюнер TDJA-G601D обеспечивает приём телевизионных программ и настройку на каналы.
