LG 42LH5000 42LH5000-ZB.BRUVLJU
ЖК-телевизор с лампами CCFL, 42" (107 см), 1920x1080, 2009 года
- Другие обозначения: 42LH5000
Состав телевизора 42LH5000 42LH5000-ZB.BRUVLJU
| Шасси | LD91B |
|---|---|
| Main board | EAX57644502 |
| Блок питания | PLHL-T839A EAY57681701 2300KPG107A-F |
| Матрица (панель) | LC420WUF (SB)(M1) |
| T-CON | 6870C-4100D LC420/470WUF-SBM1_SBL |
| Инвертор / LED-драйвер | integrated into PSU |
| Микросхемы main board | CPU: LGE3369A, GPU: LGE7329A-LF, W25X32VSSIG |
| Тюнер | Tuner |
| Пульт ДУ | MKJ42519618 = MKJ42519601 = MKJ42519615 |
Типовые неисправности
Возможные проявления дефектов
- Телевизор LG 42LH5000 не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.
В таких случаях неисправность следует искать в первую очередь в модуле питания PLHL-T839A.
Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы EAX57644502 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера Tuner и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Владельцам и пользователям телевизора LG 42LH5000 следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Main board EAX57644502
Плата EAX57644502 от производителя LG Electronics. Процессор LG (Mstar) LGE3369A, питание ядра 1.25 В. Оперативная память DDR2 HYB18TC512160B2F, HYB18TC1G160C2F. Для LGE7329A HYB18TC256160BF, отдельные микросхемы. Прошивка хранится в NAND Flash HY27US08121B-TPCB, SERIAL FLASH MX25L3205D, EEPROM AT24C512.
Внешний вид main board EAX57644502 показан на рисунке ниже:
EAX57644502 может применяться в телевизорах:
LG 37LH5000 (Panel LC370WUD (SB)(M1)), LG 47LH5000 ZB (Panel LC470WUF (SB)(M1)), LG 42LH5000 42LH5000-ZB.BRUVLJU (Panel LC420WUF (SB)(M1)).
Блок питания

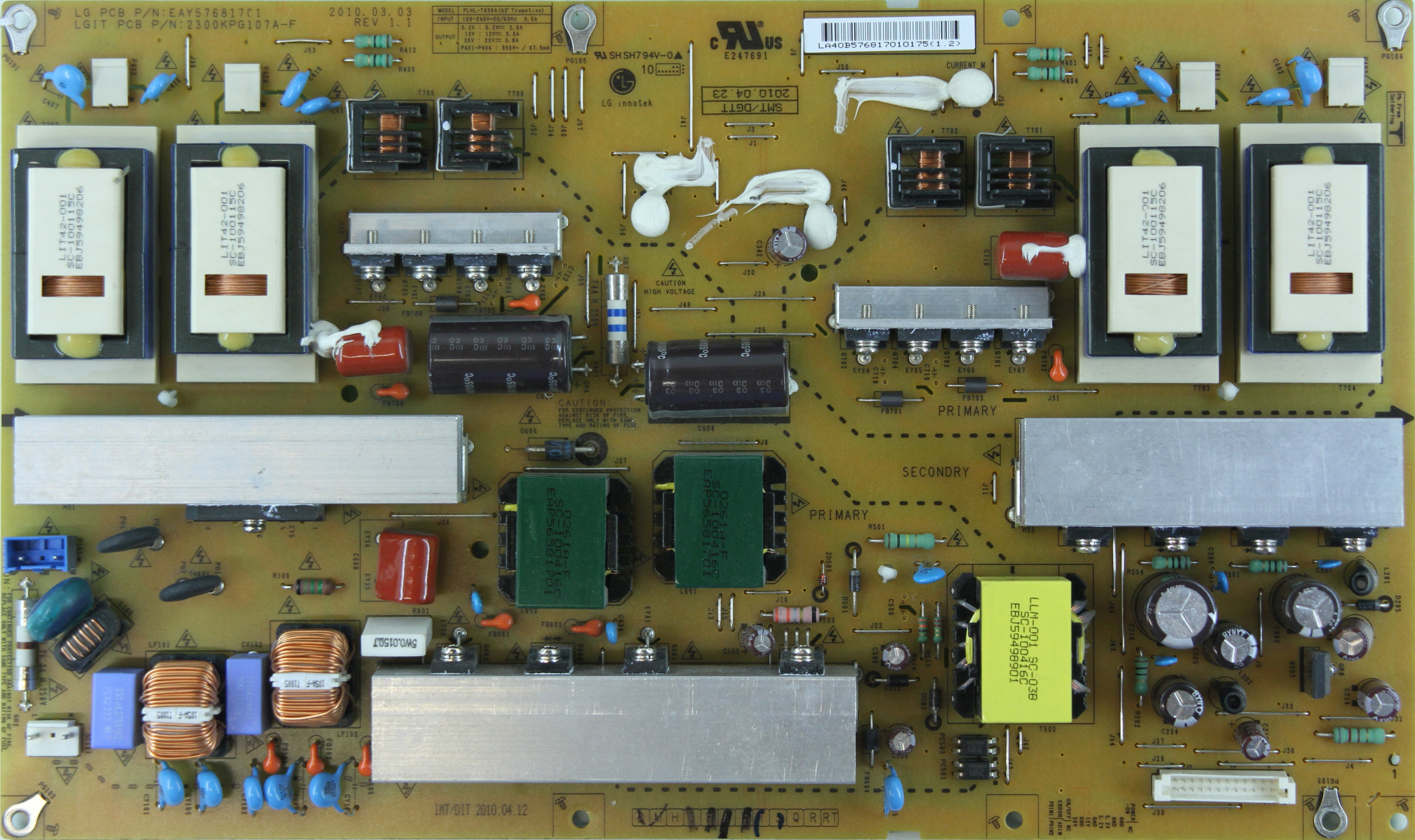

PLHL-T839A:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LD91B 2009, 28 стр., 4,5 МБ
Прошивки для LG 42LH5000 42LH5000-ZB.BRUVLJU
Прошивки с сайта производителя
42LH5000-ZB, версии v3.75 от 19.10.2011, от 17.02.2011
Для модели 42LH5000 от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
| Software Upgrade Guide. Инструкция по обновлению | Software_ | Тип: PDF | Дата: 16.01.2012 | Размер: 801K |
| The latest firmware file v3.75. Прошивка (USB) | The_ | Тип: ZIP | Дата: 19.10.2011 | Размер: 11,497K |
| The latest firmware file v3.75. Инструкция по обновлению | Software_ | Тип: PPT | Дата: 19.10.2011 | Размер: 2,054K |
| Совместимо с 19LD320-ZA, 19LD320N-ZA, 19LG3100-ZA, 19LH2000-ZA, 19LH201C-ZA, 19LH2020-ZC, 19LU4000-ZB, 19LU4010-ZC, 19LU5000-ZA, 19LU5010-ZB, 19LU5020-ZC, 22LD320-ZA, 22LD320N-ZA, 22LG3100-ZA, 22LH2000-ZA, 22LH201C-ZA, 22LH2020-ZC, 22LU4000-ZB, 22LU4010-ZC, 22LU5000-ZA, 22LU5010-ZB, 22LU5020-ZC, 26LD320-ZA, 26LD320C-ZA, 26LD320N-ZA, 26LG3100-ZA, 26LH2000-ZA, 26LH2010-ZB, 26LH201C-ZA, 26LU5000-ZA, 26LU5010-ZB, 26LU5020-ZC, 32LD320-ZA, 32LD320N-ZA, 32LD321-ZB, 32LF2500-ZA, 32LF2510-ZB, 32LG2100-ZA, 32LG2200-ZA, 32LH2000-ZA, 32LH2010-ZB, 32LH201C-ZA, 32LH3000-ZA, 32LH3010-ZB, 32LH301C-ZA, 32LH3020-ZD, 32LH3800-ZD, 32LH4000-ZA, 32LH4010-ZD, 32LH4020-ZC, 32LH4900-ZD, 32LH5000-ZB, 32LH5010-ZD, 32LH5020-ZE, 32LH7000-ZA, 32LH7020-ZC, 32LH7030-ZE, 32SL8000-ZB, 37LF2500-ZA, 37LF2510-ZB, 37LG2100-ZA, 37LH2000-ZA, 37LH2010-ZB, 37LH201C-ZA, 37LH3000-ZA, 37LH3010-ZB, 37LH301C-ZA, 37LH3020-ZD, 37LH3800-ZD, 37LH4000-ZA, 37LH4010-ZD, 37LH4020-ZC, 37LH4900-ZD, 37LH5000-ZB, 37LH5010-ZD, 37LH5020-ZE, 37LH7000-ZA, 37LH7020-ZC, 37LH7030-ZE, 37SL8000-ZB, 42LF2500-ZA, 42LF2510-ZB, 42LG2100-ZA, 42LH2000-ZA, 42LH2010-ZB, 42LH201C-ZA, 42LH3000-ZA, 42LH3010-ZB, 42LH301C-ZA, 42LH3020-ZD, 42LH3800-ZD, 42LH4000-ZA, 42LH4010-ZD, 42LH4020-ZC, 42LH4900-ZD, 42LH5000-ZB, 42LH5010-ZD, 42LH5020-ZE, 42LH7000-ZA, 42LH7020-ZC, 42LH7030-ZE, 42LH9000-ZA, 42SL8000-ZB, 42SL8500-ZA, 42SL9000-ZA, 42SL9500-ZB, 47LH3000-ZA, 47LH3010-ZB, 47LH4000-ZA, 47LH4010-ZD, 47LH4020-ZC, 47LH4900-ZD, 47LH5000-ZB, 47LH5010-ZD, 47LH5020-ZE, 47LH7000-ZA, 47LH7020-ZC, 47LH7030-ZE, 47LH9000-ZA, 47SL8000-ZA, 47SL8000-ZB, 47SL8500-ZA, 47SL9000-ZA, 47SL9500-ZB, 55LH5000-ZB, 55SL8500-ZA. | ||||
| Software version 3.67 для моделей **LH****. Инструкция по обновлению | Customer_ | Тип: PPT | Дата: 17.02.2011 | Размер: 378K |
| Software version 3.67 для моделей **LH****. Прошивка (USB) | 420185(3. | Тип: ZIP | Дата: 17.02.2011 | Размер: 19,494K |
| Software version 3.67 для моделей **LH****. Инструкция по обновлению | Customer_ | Тип: PPT | Дата: 17.02.2011 | Размер: 362K |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Язык | Дата | Размер |
| Руководство пользователя | eng[5].pdf | Язык: English | Дата: 14.06.2016 | Размер: 14835K |
Файлы скачать можно на сайте производителя для модели 42LH5000.
Характеристики LG 42LH5000 42LH5000-ZB.BRUVLJU
LCD, 1080p Full HD, диагональ 42" (107 см), HDMI x4, USB,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (107 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 200 Гц |
| Яркость | 500 кд/м2 |
| Динамическая контрастность | 80000:1 |
| Угол обзора | 178° |
| Время отклика | 2 мс |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Управление | универсальный (мультибрендовый) пульт |
| Форматы мультимедиа | MP3, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2x10 Вт) |
| Акустика | 4 динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x4, USB, RS-232 |
|---|---|
| Выходы | оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 1052x719x296 мм |
| Размеры без подставки | 1052x657x90 мм |
| Крепление на стену | есть |
| Потребление от сети | 210 Вт |
| Региональные коды | 42LH5000-ZB |
Другие модели на шасси LD91B
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю LG 42LH5000 42LH5000-ZB.BRUVLJU
LCD-телевизоры LG с флуоресцентной подсветкой дисплея ещё находятся в эксплуатации, ремонтопригодны и обслуживаются практически в любых телевизионных мастерских и сервисных центрах РФ.
Техническое описание
Телевизор LG 42LH5000 с ЖК-дисплеем LC420WUF (SB)(M1), размером по диагонали 42" (107 см) формата 16:9. Необходимая яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 80000:1 достигается контролем работы подсветки в зависимости от яркости сюжета.
Матрица LC420WUF и программное обеспечение основной платы main board EAX57644502 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2x10 Вт) обеспечивают 4 динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x4, USB, RS-232. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-C.
Мощность, потребляемая рабочем в режиме от сети, составляет 210 Вт. Блок питания PLHL-T839A.
Габаритные размеры: C подставкой 1052x719x296 мм, Без подставки 1052x657x90 мм.
Внимание! Панель LC420WUF LCD-телевизора LG 42LH5000 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям LG 42LH5000
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если LG 42LH5000 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если LG 42LH5000 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 42LH5000 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора LG 42LH5000 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC420WUF (SB)(M1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
