LG 42CS560 ZD
ЖК-телевизор, 42" (107 см), 1920x1080, 2012 года
- Другие обозначения: 42CS560
Состав телевизора 42CS560 ZD
| Шасси | LD01M |
|---|---|
| Main board | EAX64272803 (0) EBR75149838 |
| Блок питания | EAX64648001 (1.6), LGP42-12LF |
| Матрица (панель) | LC420WUE (SC)(A3) |
| T-CON | LC420WUN-SCA1 6870C-0310C |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 16 Lamp EEFL |
| Микросхемы main board | CPU: LGE2111-E8; SPI Flash: MX25L8006EM |
| ШИМ блока питания | STR-W6053N, HS01G (PFC SO-8) |
| Ключи блока питания | 2SK3868, K10A60D |
| ШИМ инвертора / драйвера | BD9270F |
| Трансформатор | EBJ60711208 |
| Тюнер | TDSS-G101D |
| Пульт ДУ | IR: LW4500 LV2500 LK550 |
Типовые неисправности
Ремонт электронной техники обычно начинается с его внешнего осмотра и диагностики неисправности. В данном случае следует осмотреть все внутренние компоненты телевизора LG 42CS560 ZD, а так же внешние элементы корпуса. По видимым внешним изменениям состояния компонентов нередко удаётся определить направление поиска неисправности до проведения необходимых измерений. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.
Иногда телевизор LG 42CS560 просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении. Наиболее вероятная причина неисправности - выход из строя общего модуля питания EAX64648001 (1.6), LGP42-12LF. В случае, если он исправен, необходимо проверить элементы питания дежурного режима на плате main board.
При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля - диодах выпрямителя и транзисторах в первичной цепи.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора , которую желательно проверить заменой.
В тех случаях, когда у телевизора LG 42CS560 пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности инвертора (преобразователя для питания ламп подсветки). При включении телевизора, изображение может ненадолго появиться и сразу же пропасть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами лампы, неисправность которых выявить можно заменой, подключив для диагностики в разъёмы заведомо исправные и подходящие по мощности. Следует помнить, при отключении защиты в целях диагностики неисправности, всегда появляется риск выхода из строя силовых элементов инвертора. После ремонта необходимо обязательно восстановить все штатные цепи защиты преобразователя.
На материнской плате EAX64272803 (0) EBR75149838, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов и преобразователей питания микросхем, а так же, при необходимости, обновить ПО (программное обеспечение).
Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: LGE2111-E8; SPI Flash: MX25L8006EM. Неисправности чипов BGA обычно легко выявить методом прогрева.
Перед заменой тюнера TDSS-G101D, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Владельцам и пользователям телевизора LG 42CS560 необходимо помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Main board EAX64272803
Плата EAX64272803 от производителя LG Electronics. Процессор LGE2111-E8/T8.
Внешний вид main board EAX64272803 показан на рисунке ниже:
EAX64272803 может применяться в телевизорах:
LG 42LK450-TG (Panel V420H2-L05), LG 32LK430 ZG (Panel LC320WUN (SC)(A2)), LG 42LK430 (Panel LC420WUE (SC)(A2)), LG 42CS560 ZD (Panel LC420WUE (SC)(A3)), LG 32LV3400 ZG (Panel LC320EUN (SD)(V2)), LG 32CS560 (Panel LC320WUN (SC)(A2)), LG 32LK455 32LK455C (Panel EAX64272803).
Блок питания и PFC
В результате работы преобразователя, огибающая высокочастотных импульсов входного тока преобразователя повторит форму и фазу входного напряжения. Об исправности узла PFC можно косвенно судить по наличию повышенного постоянного напряжения (около +380V) на конденсаторе выпрямителя сети в рабочем режиме.
Блок питания EAX64648001
Этот блок питания стоит ещё в 2 телевизорах.

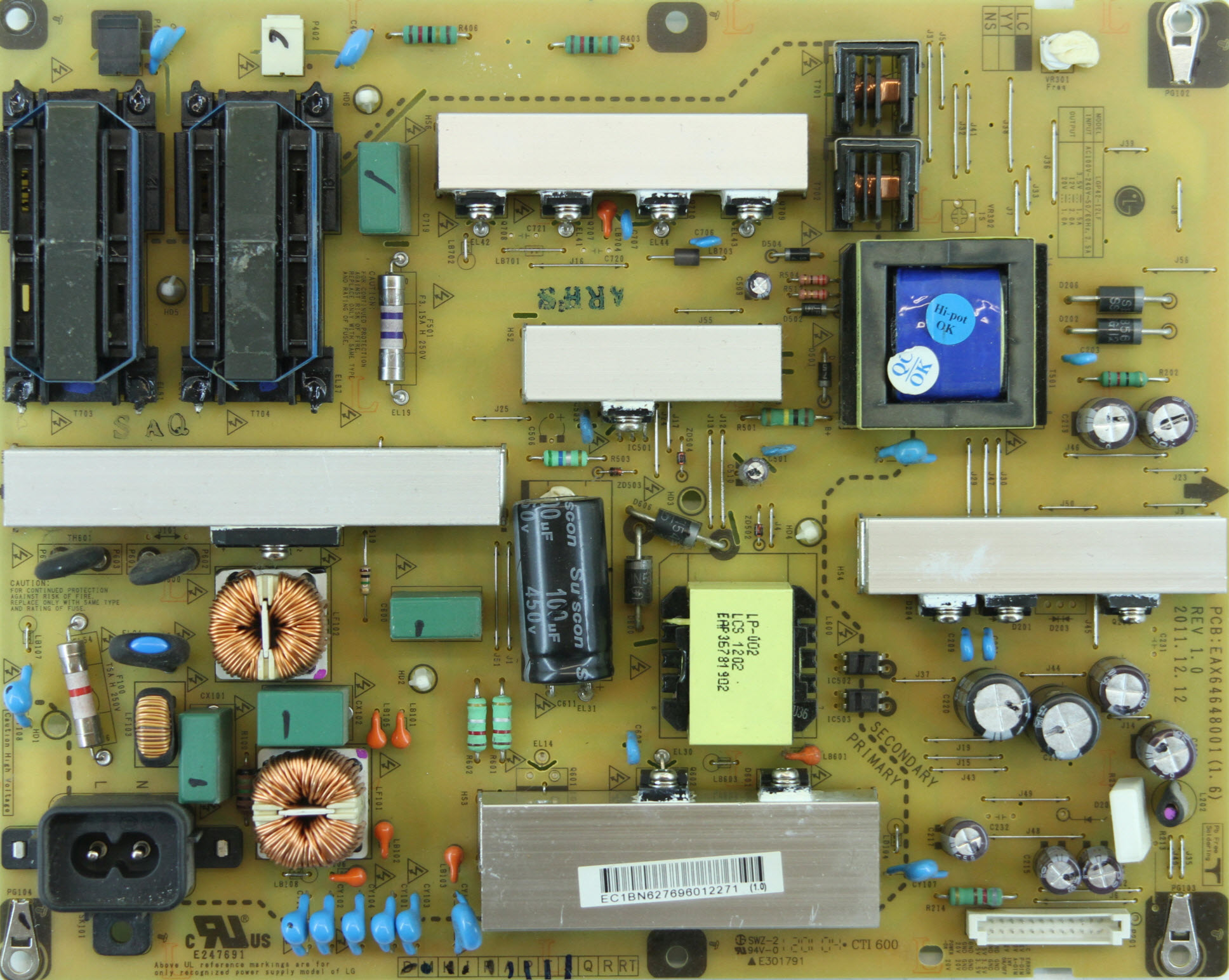

EAX64648001:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LA25C 2012, 60 стр., 5,2 МБ
CHASSIS : LA25C; MODEL : 42CS560, 42CS560-UE
Прошивки для LG 42CS560 ZD
Прошивки с сайта производителя
42CS560-ZD, версии 03.01.51 от 14.07.2015, 03.01.47 от 08.10.2013
Для модели 42CS560 от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
| Software File(Version 03.01.51). Инструкция по обновлению | Software_ | Тип: PDF | Дата: 14.07.2015 | Размер: 512K |
| Software File(Version 03.01.51). Прошивка (USB) | Software_ | Тип: ZIP | Дата: 14.07.2015 | Размер: 47,839K |
| Совместимо с 19LV2300-ZG, 19LV2500-ZG, 19LV250A-ZG, 19LV250U-ZG, 22LK330-ZH, 22LV2300-ZG, 22LV2500-ZG, 22LV250A-ZG, 22LV250U-ZG, 22LV5500-ZJ, 22LV5510-ZK, 26LK330-ZH, 26LK330A-ZH, 26LK330N-ZH, 26LK330U-ZH, 26LV2500-ZG, 26LV250A-ZG, 26LV250U-ZG, 26LV2540-ZL, 26LV5500-ZJ, 26LV5510-ZK, 32CS560-ZD, 32LK330-ZH, 32LK330A-ZH, 32LK330N-ZH, 32LK330U-ZH, 32LK331-ZG, 32LK430-ZG, 32LK430A-ZG, 32LK430N-ZG, 32LK450-ZH, 32LK450N-ZH, 32LK450U-ZH, 32LK451-ZG, 32LK455-ZG, 32LV2500-ZG, 32LV250A-ZG, 32LV250N-ZG, 32LV250U-ZG, 32LV2540-ZL, 32LV3400-ZG, 32LV340A-ZG, 32LV340N-ZG, 32LV3500-ZG, 32LV3550-ZH, 32LV3551-ZK, 32LV355A-ZH, 32LV355N-ZH, 32LV355U-ZH, 37LK430-ZG, 37LK430A-ZG, 37LK450-ZH, 37LK450N-ZH, 37LK450U-ZH, 37LK451-ZG, 37LV3500-ZG, 37LV3550-ZH, 37LV355A-ZH, 37LV355N-ZH, 37LV355U-ZH, 42CS560-ZD, 42LK430-ZG, 42LK430A-ZG, 42LK430N-ZG, 42LK450-ZH, 42LK450N-ZH, 42LK450U-ZH, 42LK451-ZG, 42LV3400-ZG, 42LV340A-ZG, 42LV340N-ZG, 42LV3500-ZG, 42LV3550-ZH, 42LV3551-ZK, 42LV355A-ZH, 42LV355N-ZH, 42LV355U-ZH, 47CS560-ZD, 47LV3500-ZG, 47LV3550-ZH, 47LV355A-ZH, 47LV355N-ZH, 47LV355U-ZH. | ||||
| Software File (Version 03.01.47). Прошивка (USB) | Software_ | Тип: ZIP | Дата: 08.10.2013 | Размер: 47,839K |
| Software Upgrade Guide. Инструкция по обновлению | Software_ | Тип: PDF | Дата: 21.05.2013 | Размер: 743K |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Язык | Дата | Размер |
| Руководство пользователя | MFL67469009.pdf | Язык: English | Дата: 29.06.2012 | Размер: 12,958K |
Файлы скачать можно на сайте производителя для модели 42CS560.
Характеристики LG 42CS560 ZD
ЖК, 42", 1920x1080, 1080p Full HD, мощность звука 20 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (107 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Яркость | 340 кд/м2 |
| Контрастность | 1000:1 |
| Динамическая контрастность | 100000:1 |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
| True Cinema (24 кадра) | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, MPEG4, DivX, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | с памятью на 1000 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 20 Вт (2х10 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, компонентный, SCART, RGB, VGA, HDMI, USB |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черная передняя панель с голубым оформлением |
|---|---|
| Размеры с подставкой | 1019x698x265 мм |
| Размеры без подставки | 1019x631x77 мм |
| Вес | с подставкой: 15.1 кг; без подставки: 13.4 кг |
| Крепление на стену | есть |
| Потребление от сети | 170 Вт |
| Региональные коды | 42CS560-ZD |
Другие модели на шасси LD01M
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю LG 42CS560 ZD
LCD-телевизоры LG с флуоресцентной подсветкой дисплея ещё находятся в эксплуатации, ремонтопригодны и обслуживаются практически в любых телевизионных мастерских и сервисных центрах РФ.
Техническое описание
Телевизор LG 42CS560 с ЖК-дисплеем LC420WUE-SCA3, размером по диагонали 42" (107 см) формата 16:9. Необходимая яркость свечения экрана 340 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Контрастность - отношение максимальной яркости к минимальной составляет 1000:1. Динамическая контрастность 100000:1 достигается контролем работы подсветки в зависимости от яркости сюжета.
Матрица LC420WUE-SCA3 и программное обеспечение основной платы main board EAX64272803 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, компонентный, SCART, RGB, VGA, HDMI, USB. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-C.
Мощность, потребляемая рабочем в режиме от сети, составляет 170 Вт. Блок питания EAX64648001.
Габаритные размеры: с подставкой 1019x698x265 мм, без подставки 1019x631x77 мм.
Масса телевизора: с подставкой: 15.1 кг, без подставки: 13.4 кг.
Внимание! Панель LC420WUE-SCA3 LCD-телевизора LG 42CS560 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям LG 42CS560
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если LG 42CS560 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если LG 42CS560 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 42CS560 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора LG 42CS560 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC420WUE-SCA3. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
