LG 32LS3500
LED-телевизор, 32" (81 см), 1366x768, 2012 года
Состав телевизора 32LS3500
| Шасси | LD21C/LC21B |
|---|---|
| Main board | EAX64664903 (1.0) EBR75097913 |
| Блок питания | EAX64324701 (1.5) EAY62512301 |
| Матрица (панель) | LC320EXN (SE)(A2) |
| T-CON | LC320EXN-SEA1-k31 6870C-0414A |
| Инвертор / LED-драйвер | 6917L-0097A PPW-LE32GX-O (A) REV0.4 |
| Планки подсветки | 6922L-0010A, 6920L-0148A |
| Микросхемы main board | LGE2111A-T8 , K4B1G1646G-BCKO , STA3808 WE , AS324M , 25080 BVSIG , TJ3940 , LCX244 , Z105NP , AP7173 |
| ШИМ блока питания | FSL106HR (Standby DIP-8) |
| ШИМ инвертора / драйвера | BD9395EFV |
| Ключи инвертора | FDD850N10L |
| Тюнер | TDSS-G101C EBL61060001 |
Уменьшение тока подсветки
Ограничение тока драйвера. 6917L-0097A, BD9395EFV. Общая информация

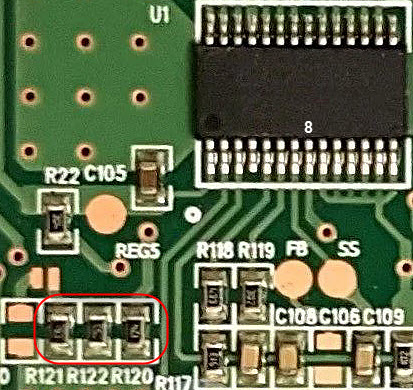

Чтобы уменьшить ток подсветки лед драйвера 6917L-0097A (PPW-LE32GX-0), можно удалить один из резисторов установки тока. Для этого на плате предусмотрены параллельно соединённые SMD-резисторы R120, R121, R122 по выводу ISET (вывод 8) микросхемы BD9395EFV.
Типовые неисправности
Возможные проявления дефектов
- Телевизор LG 32LS3500 не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.
Чаще всего с подобными проявлениями оказывается неисправным основной модуль питания EAX64324701.
Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) FSL106HR (Standby DIP-8), если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели.
Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов) 6922L-0010A, 6920L-0148A, реже неисправным оказывается LED-драйвер.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы EAX64664903 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты LGE2111A-T8 , K4B1G1646G-BCKO , STA3808 WE , AS324M , 25080 BVSIG , TJ3940 , LCX244 , Z105NP , AP7173. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера TDSS-G101C EBL61060001. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.
Следует помнить! Попытки самостоятельного ремонта телевизора LG 32LS3500, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
Main board EAX64664903
Плата EAX64664903 от производителя LG Electronics. Процессор LGE2111A-T8.
Внешний вид main board EAX64664903 показан на рисунке ниже:
EAX64664903 может применяться в телевизорах:
LG 32CS460T (Panel LC320WXN (SC)(A4)), LG 42LS3400 (Panel LC420DUN (SE)(R2)), LG 32LS3400 ZC (Panel LC320DXN (SE)(R2)), LG 32LS3500 (Panel LC320EXN (SE)(A2)), LG 32CS466 (Panel LC320WXN (SC)(A4)), LG 32LS3590 32LS3590-ZC.BRUDLJU (Panel T320XVN01.1), LG 32LS359T (Panel LC320EXN (SE)(A2)), LG 42CS460T 42CS460T-ZA (Panel LC420WUE (SC)(A3)).
Блок питания EAX64324701
Этот блок питания стоит ещё в 5 телевизорах.
EAX64324701:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси LD21C 2012, 53 стр., 4,4 МБ
LG 32LS3500/350S/350T/3510, 32LS3590/359S/359T, 32LS3500/350S/350T-ZA 32LS3510-ZB, 32LS3590/359S/359T-ZC.
Схема блока питания LGP32L-12P EAY62512301 EAX64324701 Power supply.
Прошивки для LG 32LS3500
Прошивки с сайта производителя
32LS3500-ZA, версия 03.41.26 от 05.04.2013
Для модели 32LS3500 от производителя есть файлы для скачивания:
Файлы с обновлениями и инструкциями:
| Описание файла | Имя файла | Тип | Дата | Размер |
| Software File (Version 03.41.26). Прошивка (USB) | Software_ | Тип: ZIP | Дата: 05.04.2013 | Размер: 59,275K |
| Совместимо с 19LS3500-ZA, 19LS350S-ZA, 22LS3500-ZA, 22LS350S-ZA, 22LS350T-ZA, 22LS3510-ZB, 22LS3590-ZC, 26CS460-ZA, 26CS460S-ZA, 26LS3500-ZA, 26LS350S-ZA, 26LS350T-ZA, 26LS3510-ZB, 26LS3590-ZC, 26LS359S-ZC, 26LS359T-ZC, 32CS460-ZA, 32CS460S-ZA, 32CS460T-ZA, 32CS465-ZA, 32CS466-ZA, 32LM3400-ZA, 32LM340S-ZA, 32LM340T-ZA, 32LM580S-ZA, 32LM580T-ZA, 32LM585S-ZD, 32LM611S-ZA, 32LM611T-ZA, 32LS3400-ZC, 32LS340S-ZC, 32LS340T-ZC, 32LS3450-ZA, 32LS345S-ZA, 32LS345T-ZA, 32LS3500-ZA, 32LS350S-ZA, 32LS350T-ZA, 32LS3510-ZB, 32LS3590-ZC, 32LS359S-ZC, 32LS359T-ZC, 32LS5600-ZC, 32LS560S-ZC, 32LS560T-ZC, 32LS5610-ZA, 32LS561T-ZA, 32LS5620-ZD, 37LM611S-ZA, 37LS5600-ZC, 37LS560S-ZC, 37LS560T-ZC, 42CS460-ZA, 42CS460S-ZA, 42CS460T-ZA, 42LM3400-ZA, 42LM340S-ZA, 42LM340T-ZA, 42LM580S-ZA, 42LM580T-ZA, 42LM585S-ZD, 42LM615S-ZE, 42LM615T-ZE, 42LS3400-ZC, 42LS340S-ZC, 42LS340T-ZC, 42LS3450-ZA, 42LS345S-ZA, 42LS345T-ZA, 42LS5600-ZC, 42LS560S-ZC, 42LS560T-ZC, 42LS5610-ZA, 42LS561T-ZA, 42LS5620-ZD, 47CM960S-ZC, 47LM580S-ZA, 47LM580T-ZA, 47LM585S-ZD, 47LM615S-ZE, 47LM615T-ZE, 47LS5600-ZC, 47LS560S-ZC, 47LS560T-ZC, 47LS5610-ZA, 47LS561T-ZA, 47LS5620-ZD, 55LM615S-ZE, 55LM615T-ZE. | ||||
| Software Upgrade Guide. Инструкция по обновлению | Software_ | Тип: PDF | Дата: 26.11.2012 | Размер: 801K |
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Язык | Дата | Размер |
| Руководство пользователя | MFL67409503_160523.pdf | Язык: English | Дата: 23.05.2016 | Размер: 44924K |
| Краткое руководство | NC3_ | Язык: English | Дата: 31.05.2016 | Размер: 1343K |
Файлы скачать можно на сайте производителя для модели 32LS3500.
Характеристики LG 32LS3500
LCD, 720p HD, диагональ 32" (81 см), HDMI x2, USB, тип подсветки: Edge LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 32" (81 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 100 Гц |
| Подсветка | есть, Edge LED |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, MPEG4, DivX, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-C |
| DVB-T | DVB-T |
| Тюнер | 1 |
| Слот CI | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2х5 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
Разъёмы
| Входы | компонентный, SCART, RGB, HDMI x2, USB |
|---|---|
| Разрешения для ПК | 1360x768 |
Корпус и питание
| Цвет корпуса | черная передняя панель с синим оформлением |
|---|---|
| Размеры с подставкой | 755x530x289 мм |
| Размеры без подставки | 755x479x46 мм |
| Крепление на стену | есть |
| Потребление от сети | 40 Вт |
| Региональные коды | 32LS3500-ZA |
Другие модели на шасси LD21C/LC21B
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю LG 32LS3500
Современные LED-телевизоры LG, продаваемые на рынке СНГ, изготовлены преимущественно в России, пос. Дорохово, Московской области. Популярны среди покупателей, благодаря оптимальному соотношению цены и качества техники.
Техническое описание
Телевизор LG 32LS3500 с ЖК-дисплеем LC320EXN (SE)(A2), размером по диагонали 32" (81 см) формата 16:9. В данной модели используется панель с торцевым расположением светодиодов в подсветке дисплея - Edge LED.
Матрица LC320EXN и программное обеспечение основной платы main board EAX64664903 обеспечивают просмотр изображения в высоком качестве HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MP3, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2х5 Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), компонентный, SCART, RGB, HDMI x2, USB. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-C.
Мощность, потребляемая рабочем в режиме от сети, составляет 40 Вт. Блок питания EAX64324701.
Габаритные размеры: C подставкой 755x530x289 мм, Без подставки 755x479x46 мм.
Внимание! Панель LC320EXN LED-телевизора LG 32LS3500 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям LG 32LS3500
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если LG 32LS3500 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если LG 32LS3500 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 32LS3500 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора LG 32LS3500 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC320EXN (SE)(A2). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
