Ремонт телевизора LG 32LN548C

Техническое описание и состав телевизора LG 32LN548C, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 32LN548C
LCD TV LED 32LN548C
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Частота обновления: 50 Гц
LED подсветка: есть, Direct LED
Поддержка HD: 720p HD
Яркость: 300 кд/м2
Время отклика пикселя: 9 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть, DVB-T2, DVB-C
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: компонентный, SCART, RGB, HDMI x3, USB, RS-232, Ethernet (RJ-45)
Вес телевизора: 7 кг
Потребление от сети: 80 Вт
LG 32LN548C

LG LED
Model: 32LN548C

Chassis/Version: LD3AC

Panel: LC320DXE (SF)(R1)

T-CON: 32/37 ROWW2.1 HD VER0.1 6870C-0442B

LED driver (backlight): integrated into PSU; 70.3V 400mA

PWM LED driver: MAP3202

MOSFET LED driver: FDT86106, AP18N20GH

Power Supply (PSU): EAX64905001 (2.7) LGP32I-13PL1 EAY62810301

PWM Power: SSC1S311A (PWM flyback), NR891D (PWM Step-down 24/12)

MOSFET Power: MDF11N65B

MainBoard: EAX65120902 (1.0)

Тuner: TDSN-G301D (B)

Control: AKB73715679

Общие рекомендации по ремонту TV LCD LED

Ремонт электронной техники обычно начинается с его внешнего осмотра и диагностики неисправности. В данном случае следует осмотреть все внутренние компоненты телевизора LG 32LN548C, а так же внешние элементы корпуса. Видимое физическое изменение некоторых компонентов иногда может подсказать дальнейшее направление поиска неисправности. Вспухшие электролитические или металлокерамические конденсаторы, обуглившиеся резисторы, кольцевые трещины в пайках выводов элементов - всё это может существенно помочь мастеру определиться с причинами и следствиями возникших неполадок в работе телевизора.

Если телевизор не включается, не горят и не мигают никакие контрольные лампочки, нет никаких звуков при включении, ни малейших признаков работоспособности - наиболее вероятна неисправность в модуле питания. После проверки сетевого предохранителя и силовых элементов первичной цепи БП, следует так же проверить отсутствие короткого замыкания в нагрузках вторичных выпрямителей.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер , который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).

В тех случаях, когда у телевизора LG 32LN548C пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности LED-драйвера (преобразователя для питания светодиодов подсветки панели LC320DXE (SF)(R1)). При включении телевизора, изображение может ненадолго появиться и сразу же исчезнуть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами светодиоды.
При обрывах в цепи светодиодов необходима полная разборка панели, проверка светодиодов на обрыв, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.

Ремонт материнской платы EAX65120902 (1.0) необходимо начинать с диагностики и проверки всех линейных стабилизаторов и преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM.

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера TDSN-G301D (B) и обновить ПО.

Владельцам и пользователям телевизора LG 32LN548C необходимо помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!


Одна из типовых неисправностей LG 32LN548C часто возникает в LED панели LC320DXE (SF)(R1) производителя LG.
Внешние проявления: отсутствует изображение, не работает подсветка дисплея. В большинстве таких случаев неисправными оказываются светодиоды, которые при проверке оказываются либо в обрыве, либо с пробитыми внутренними стабилитронами.
Светодиоды необходимо заменить, а максимальный ток от драйвера ограничить на 10-20%.
С подробностями можно ознакомиться на странице: замена светодиодов LED-посветки

Скачать: Сервис-мануал и схема LG CHASSIS: LD3AC MODEL: 32LP360H, 32LP361H, 32LN548C, 32LN549C, 32LP360H, 32LP361H-ZA 32LN548C, 32LN549C-ZA.
Схема блока питания LG LGP32-13PL1, LGP32I-13PL1.

LG 32LN541V EAX64905001 (2.7) - LGP32-13PL1 EAY62810301 MAP3202. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с блоком питания LGP32-13PL1 (EAX64905001), можно увеличить сопротивление датчика тока, который состоит из набора пар низкоомных резисторов R822-R829, всего 4 пары 3.9 + 4.3 Ohm.
Отпаяв одну пару, увеличиваем номинал датчика на 25%, что пропорционально уменьшает ток в светодиодах с 400 mA до 300 mA.
EAX64905001 current backlight

Внешний вид блока питания

Основные особенности устройства LG 32LN548C:

Установлена матрица (LED-панель) LC320DXE (SF)(R1).
В управлении матрицей используется Тайминг-Контроллер (T-CON) 32.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером MAP3202. В качестве силовых элементов LED-драйвера применяются ключи типа FDT86106, AP18N20GH.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 32LN548C осуществляет модуль питания EAX64905001, либо его аналоги c использованием микросхем SSC1S311A (PWM flyback), NR891D (PWM Step-down 24/12) и силовых ключей типа MDF11N65B.

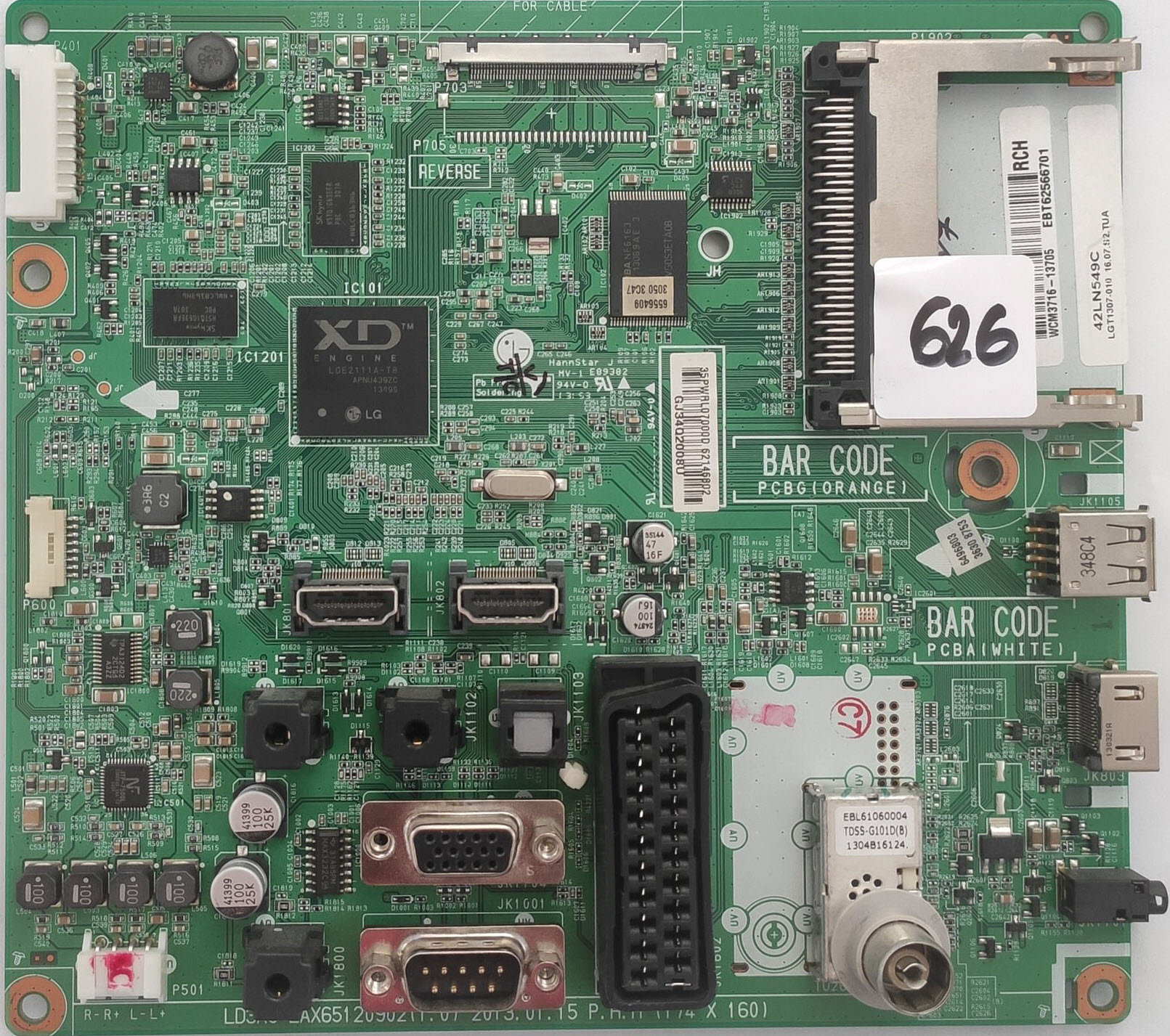

MainBoard - основная плата (материнская плата) представляет собой модуль EAX65120902.
Тюнер TDSN-G301D (B) обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

LG 32LN548C-ZA Шасси LD3AC
Тип панели (матрица): LC320DXE (SF)(R1)
Материнская плата: EAX65120902(1.0), Tuner: TDSN-G301D(B)
T-con: 32/37 ROWW2.1 HD VER0.1 6870C-0442B
PSU: LGP32I-13PL1 EAX64905001(2.7)
Remote control: AKB73715679

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC320DXE-SFR1
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1366x768, WXGA
Display Mode : IPS, Normally Black, Transmissive
Active Area : 697.685x392.256 mm
Surface : Antiglare (Haze 1%), Hard coating (3H)
Brightness : 300 cd/m²
Contrast Ratio : 1200:1
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 68%
Response Time : 6 (G to G)
Frequency : 60Hz
Lamp Type : WLED Without Driver
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V
