Ремонт телевизора LG 32LH510U

Техническое описание и состав телевизора LG 32LH510U, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 32LH510U
LCD TV LED 32LH510U | Год выпуска: 2015
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1366x768
Тип ЖК-панели: HC320DXN-VSVS1
LED подсветка: есть, Direct LED
Поддержка HD: 720p HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S2
Телетекст: с памятью на 2000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, JPEG
Звук стерео: есть
Мощность звука: 6 Вт (2x3 Вт)
Акустика: два динамика
Интерфейс: компонентный, HDMI, USB
LG 32LH510U

LG LED
Model: 32LH510U

Chassis/Version: LD67C

Panel: HC320DXN-VSVS1 - 511X

LED driver (backlight): integrated into MainBoard

PWM LED driver: MP3378E

MOSFET LED driver: AOD2922

Power Supply (PSU): ADS-45FSN-19 EAY63190102 Adapter 19V 1.2A

MainBoard: EAX66805906 (1.0)

IC MainBoard: GE6351, H27U1G8F, MX25L8035E, LCX244, MP2315 (TSOT23-8 Marking: AGCG ), DT1803A, SN1406035, NTP7515D

Тuner: TDJA-G301D

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- Телевизор LG 32LH510U не включается совсем. Контрольные лампочки не светят и не мигают. На ПДУ и кнопки на панели управления не реагирует.

В подавляющем большинстве таких случаев неисправность обнаруживается в модуле питания ADS-45FSN-19.
Внешний блок питания ADS-45FSN-19 EAY63190102 Adapter 19V 1.2A не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл его вскрыть и устранить несложные типовые дефекты, присущие преобразователям в импульсных источниках. Необходимо замерить его вторичные выходные напряжения питания, а в случае их отсутствия проверить исправность силовых ключей преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) . Проверяется только заменой на заведомо исправный.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Нередко в таких случаях отсутствует подсветка LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностика материнской платы EAX66805906 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы GE6351, H27U1G8F, MX25L8035E, LCX244, MP2315 (TSOT23-8 Marking: AGCG ), DT1803A, SN1406035, NTP7515D. Неисправности чипов BGA обычно легко выявить методом прогрева.

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера TDJA-G301D. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Владельцам телевизора 32LH510U рекомендуем для ремонта обращаться только к квалифицированным специалистам с необходимым опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к необратимым негативым последствиям!


Service manual and schematic diagram LG 32LH510U Chassis LD67C.
32LH51**, 32LH51**-ZA/ZC/ZE/ZG, 32LH520U

Ток подсветки. EAX66805906, MP3378E. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с платой EAX66805906, и контроллером драйвера MP3378E, необходимо пропорционально увеличить общее сопротивление резисторов R508, R509 от вывода 3 (ISET) на корпус.
EAX66805906 current backlight Расчёт тока в миллиамперах и сопротивления в килоомах 977/Rset для каждого канала. Параллельные каналы суммируются. Например, для четырёх запараллеленных каналов и сопротивления RISET 10 KOhm общий ток будет 97.7*4 = 391 mA.
Документ PDF MP3378E прилагается.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX66805906 показан на рисунке ниже:

EAX66805906

EAX66805906 может применяться в телевизорах:

LG 32LH510U (Panel HC320DXN-VSVS1 - 511X), LG 43LH513V (Panel HC430DUN-SLVX1 - 511X), LG 32LH520U (Panel HC320DXN-ABVS2-5112), LG 43LH520V (Panel LC430DUE (FJ)(A1)), LG 32LH513U LG 32LH513U-ZE (Panel HC320DXN-VHVS1-214X), LG 49LH520V (Panel LC490DUE (FJ)(A1)).

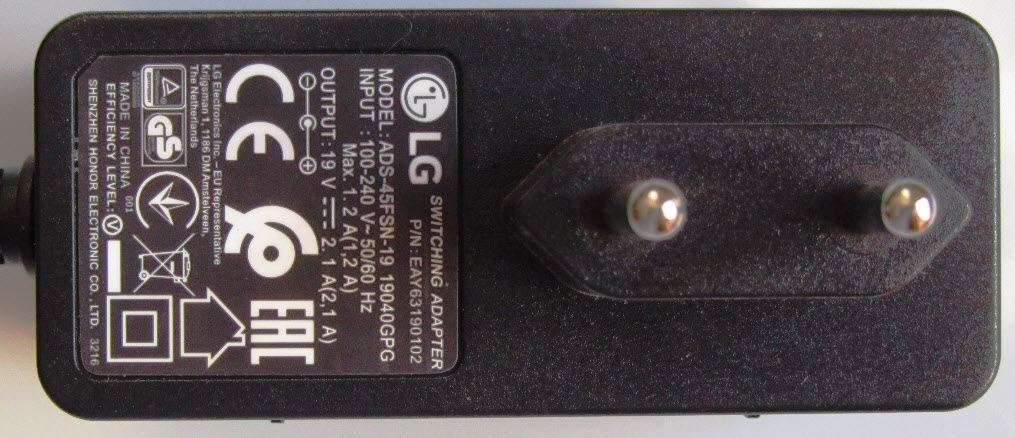

Внешний вид блока питания

Основные особенности устройства LG 32LH510U:

Установлена матрица (LED-панель) HC320DXN-VSVS1 - 511X.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой EAX66805906, управляется ШИМ-контроллером MP3378E. В качестве силовых элементов LED-драйвера применяются ключи типа AOD2922.
Для питания всех внутренних узлов телевизора LG 32LH510U используется внешний источник типа ADS-45FSN-19 EAY63190102 Adapter 19V 1.2A.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX66805906, с применением микросхем GE6351, H27U1G8F, MX25L8035E, LCX244, MP2315 (TSOT23-8 Marking: AGCG ), DT1803A, SN1406035, NTP7515D и других.
Тюнер TDJA-G301D обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.

Ближайшие в таблице модели:

LG 32LH513U LG 32LH513U-ZE
Chassis(Version) LD67C
Panel: HC320DXN-VHVS1-214X
T-CON: 6870C-0442B 32/37 ROW2.1 HD VER 0.1
LED driver (backlight): integrated into MainBoard
PWM LED driver: MP3378E
MOSFET LED driver: AOD2922
Power Supply (PSU): Adapter ADS-45FSN-19 ( 19 V / 2,1 A )
MainBoard: EAX66805906 1.0
Тuner: TDJA-G301D
IC Main: LGE6351, H27U1G8F, SPI FLASH MX25L8035E, DT1803A, SN1406035, NTP7515
Control: EBR80772001
LG 32LH500D
Chassis(Version) WK:1603
Panel: TPT315B5-WHBN0.K Rev: S8940L
T-CON: HV320WHB-N80 32HD Dual Gate_X-PCB-X0.0 47-6001317
LED driver (backlight): integrated into PSU
PWM LED driver: PF7909S
MOSFET LED driver: AOD2922
Power Supply (PSU): 715G7801-P02-W03-0H2M
MainBoard: 715G8003-M01-B00-0004K EBT64418101
Тuner: TDSY-G430D
IC Main: Nand Flash: W29N01GVSIAA
Control: AKB74475480, IR: 715G7437-R01-000-0004M
