Ремонт телевизора LG 32LH4000-ZA
| Диагональ экрана: | 32" (81 см) |
| Формат экрана: | 16:9 |
| Разрешение: | 1920x1080 |
| Поддержка HD: | 1080p Full HD |
| Яркость: | 500 кд/м2 |
| Контрастность динамическая: | 50000:1 |
| Угол обзора: | 178° |
| Время отклика пикселя: | 5 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Цифровой тюнер: | DVB-T MPEG4, DVB-C |
| Телетекст: | с памятью на 1000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
| Звук стерео: | есть |
| Мощность звука: | 20 Вт (2x10 Вт) |
| Акустика: | 4 динамика |
| Интерфейс: | AV, аудио x3, компонентный, SCART x2, RGB, VGA, HDMI x3, USB, RS-232 |
| Разъём наушников: | есть |
| Размеры: | C подставкой 804x586x224 мм Без подставки 804x529x81 мм |
| Потребление от сети: | 150 Вт |
LG
Model: 32LH4000-ZA
Chassis/Version: LD91A
Panel: LC320WUN (SA)(B4)
Lamp backlight: EEFL
T-CON: DESC: LC320WUN , P/N: 6870C-0266A
Inverter (backlight): 6632L-0601A, 3PEGC20002A-R
Power Supply (PSU): LGP32-09P EAX55176301/11
PWM Power: ICE3B0365J (Standby), L6599D (PWM Resonant), L6562A (PFC)
MOSFET Power: TK13A60D (PFC), TK6A60D
MainBoard: EAX60686904 (2), EBU60674892
IC MainBoard: CPU: LGE3368A (Saturn-6); NAND Flash: HY27US08121B-TPCB; SPI Flash: W25X32VSSIG; SOUND: NTP3100
Тuner: TDFW-G235D
Общие рекомендации по ремонту TV LCD LCD
Возможные проявления дефектов
- Телевизор LG 32LH4000-ZA не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания LGP32-09P.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи (TK13A60D (PFC), TK6A60D) и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) ICE3B0365J (Standby), L6599D (PWM Resonant), L6562A (PFC), если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, экран чёрный, есть звук, при внешнем освещении экрана можно иногда увидеть еле заметные очертания изображения.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы EAX60686904 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: LGE3368A (Saturn-6); NAND Flash: HY27US08121B-TPCB; SPI Flash: W25X32VSSIG; SOUND: NTP3100. Неисправности чипов BGA обычно легко выявить методом прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TDFW-G235D. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Прошивка FLASH LG 32LH4000-ZA LD91A, Main: EAX60686904 (2), Panel: LC32WUN CRC: 2DAD7817(512 KBit), D0C11311(528 Mbit), 222A779B(32 Mbit).
|
Дополнительно по ремонту MainBoard
Плата EAX60686904 от производителя LG Electronics.
Процессор LGE3369A (MSD3368) Saturn6 от LG (Mstar).
Графический процессор GPU на плате отдельный LGE7329A ME/MC 100hZ.
Напряжение питания процессора CPU 1.25V.
Оперативная память установлена на плате DDR2 HYB18TC512160B2F и HYB18TC1G160C2F. Для LGE7329A HYB18TC256160BF.
Прошивка хранится в микросхеме NAND Flash HY27US08121B-TPCB, SERIAL FLASH MX25L3205D, EEPROM AT24C512.
Внешний вид MainBoard EAX60686904 показан на рисунке ниже:
EAX60686904 может применяться в телевизорах:
LG 32LD320 (Panel T315XW03 V1), LG 32LD320-ZA (Panel T315XW03), LG 32LH4000-ZA (Panel LC320WUN), LG 32LH2000 (Panel LK315T3LA57), LG 32LH2010 (Panel LK315T3LA57), LG 32LF2510 ZB (Panel LC320WUN (SA)(B3)), LG 37LH2000 (Panel LC370WXE (SB)(A1)), LG 19LD320 ZA (Panel M185B1-L02 Rev.C3), LG 26LH2000 (Panel T260XW02 V.R), LG 32LG2100 (Panel LC320WXN), LG 22LH2000 ZA (Panel V216B1-L02), LG 42LH2000 ZA.ARUVLH (Panel LC420WXE (SB)(A1)), LG 32LD321 32LD321-ZB (Panel T315XW03 V1), LG 26LD320 (Panel T260XW04 V.3), LG 19LH2000 19LH2000-ZA (Panel M185B1-L03).
Дополнительно по PSU
В телевизоре 32LH4000-ZA установлен модуль питания LGP32-09P с применением схемы PFC (Power Factor Correction) выполняющего функцию активного фильтра для устранения высших гармонических составляющих потребляемого тока. Повышающий преобразователь на основе ШИМ-регулятора L6562A не допускает подключение электролитического конденсатора фильтра входного выпрямителя к сети непосредственно через открытые диоды, когда величину тока заряда определяет его реактивное сопротивление (порядка 15-30 ом на частоте 50 гц.). В результате преобразования, зарядный ток конденсатора будет определяться таким образом, что огибающая высокочастотных импульсов входного тока повторит фазу и форму синусоиды входного напряжения. Проверка исправности узла PFC осуществляется замером постоянного напряжения на конденсаторе выпрямителя сети. В рабочем режиме должно быть около 380V, в дежурном примерно 300V.

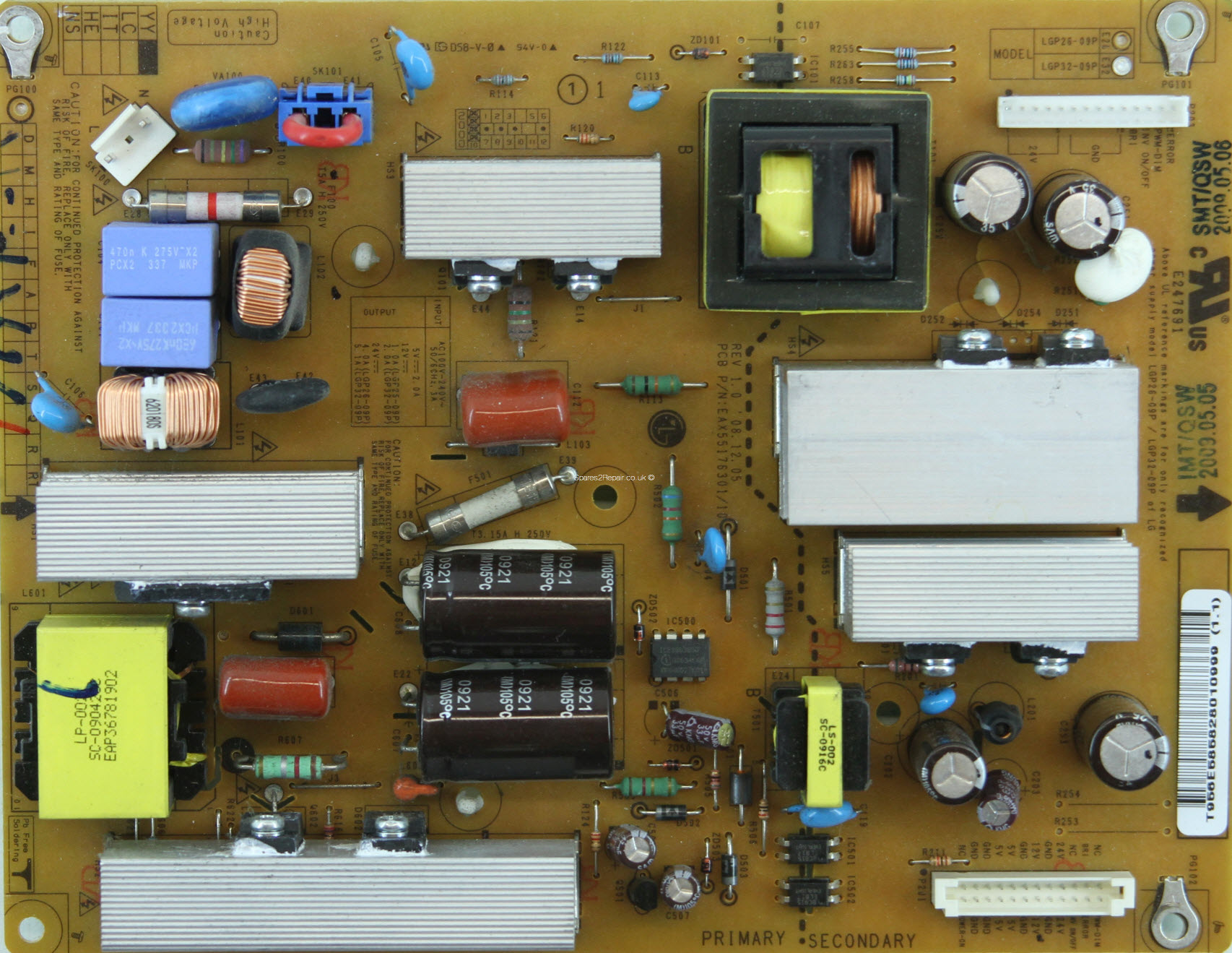

Внешний вид блока питания
Основные особенности устройства LG 32LH4000-ZA:
Установлена матрица (LCD-панель) LC320WUN (SA)(B4).
В управлении матрицей используется Тайминг-Контроллер (T-CON) DESC:.
Для питания ламп подсветки EEFL применяется инвертор 6632L-0601A.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 32LH4000-ZA осуществляет модуль питания LGP32-09P, либо его аналоги c использованием микросхем ICE3B0365J (Standby), L6599D (PWM Resonant), L6562A (PFC) и силовых ключей типа TK13A60D (PFC), TK6A60D.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX60686904, с применением микросхем CPU: LGE3368A (Saturn-6); NAND Flash: HY27US08121B-TPCB; SPI Flash: W25X32VSSIG; SOUND: NTP3100 и других.
Тюнер TDFW-G235D обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
LC320WUN-SAB4
Brand : LG Display
Model : LC320WUN-SAB4
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1920x1080, FHD
Display Mode : S-IPS, Normally Black, Transmissive
Active Area : 698.4x392.85 mm
Surface : Antiglare (Haze 10%), Hard coating (3H)
Brightness : 500 cd/m²
Contrast Ratio : 1300:1
Display Colors : 1.06B (8-bit + Dithering), CIE1931 72%
Response Time : 6 (G to G)
Frequency : 60Hz
Lamp Type : EEFL Embedded (Inverter)
Signal Interface : LVDS (2 ch, 10-bit), 51 pins
Voltage : 12.0V
