Ремонт телевизора LG 32LE4500 ZA

Техническое описание и состав телевизора LG 32LE4500 ZA, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 32LE4500 ZA
LCD TV LED 32LE4500
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1920x1080
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Контрастность динамическая: 2000000:1
Угол обзора: 178°
Время отклика пикселя: 3 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-C
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: AV x2, компонентный x2, SCART, RGB, VGA, HDMI x4, USB, RS-232
Разъём наушников: есть
Размеры: C подставкой 786x559x221 мм
Без подставки 786x500x40 мм
Потребление от сети: 82 Вт
LG 32LE4500 ZA

LG LED
Model: 32LE4500 ZA

Chassis/Version: LD01D

Panel: T315HW05 V.3

LED backlight: 73.31T12.001-2-CS1, 73.31T12.002-2-CS1

T-CON: T370HW04 V4 CTRL BD 37T06-C01

LED driver (backlight): T370HW04 V0 LED Driver BD. 37T06-D04

PWM LED driver: HV9982

MOSFET LED driver: P3506DD, 18N20GS, P2504BDG

Power Supply (PSU): LGP3237-10Y P/N: EAY61770201

PWM Power: VIPER27L (Standby), SG6961 (PFC), L6599

MOSFET Power: 13NM60N (PFC), 04N60C3

MainBoard: EAX61766102 (0)

IC MainBoard: CPU: LGE107D, Nand: HY27UF082G2B, SPI Flash: Winb25Q80, Audio: NTP7100

Тuner: TDTJ-S001D - EBL60721201

Control: AKB72914209

Общие рекомендации по ремонту TV LCD LED

Иногда телевизор LG 32LE4500 просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении. Наиболее вероятная причина неисправности - выход из строя общего модуля питания LGP3237-10Y P/N: EAY61770201. В случае, если он исправен, необходимо проверить элементы питания дежурного режима на плате Main Board. При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и электролитических конденсаторов фильтров вторичных выпрямителей преобразователя. В случае обрыва предохранителя, причину следует искать в силовых полупроводниковых элементах импульсного преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ (ключи) преобразователя 13NM60N (PFC), 04N60C3Полная неработоспособность БП может быть вызвана коротким замыканием силовых элементов в первичной цепи с последующим обрывом предохранителя, либо КЗ в нагрузках.
Причины пробоя силового ключа в импульсных источниках питания (ИИП) могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора VIPER27L (Standby), SG6961 (PFC), L6599 или обрывы резисторов в её обвязке.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности светодиодов посветки дисплея, либо LED драйвера (преобразователя питания узла подсветки панели T315HW05 V.3).
Для проверки исправности светодиодов, а так же контактных соединений в цепи линеек необходима разборка панели.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

Если неисправна материнская плата EAX61766102 (0), в первую очередь необходимо проверить все линейные стабилизаторы и преобразователи питания её чипов, а так же, при необходимости, обновить программное обеспечение (ПО). Иногда проверить исправность MB можно только заменой.
В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU: LGE107D, Nand: HY27UF082G2B, SPI Flash: Winb25Q80, Audio: NTP7100 и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.
Прежде чем менять тюнер TDTJ-S001D - EBL60721201, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом

Внимание пользователям! Самостоятельный ремонт телевизора LG 32LE4500 без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!


Скачать: Сервис-мануал и схема LG 42LE4500, 42LE4500-ZA, 42LE4508, 42LE4508-ZA, 42LE450N, 42LE450N-ZA Chassis LD01D.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX61766102 показан на рисунке ниже:

EAX61766102

EAX61766102 может применяться в телевизорах:

LG 42LE4500 ZA (Panel LC420EUG), LG 42LE4508 ZA (Panel T420HW07 V.5), LG 37LE5300 (Panel LC370EUH (SC)(A1)), LG 32LE4500 ZA (Panel T315HW05 V.3), LG 32LE5300 ZA (Panel T315HW05 V.1), LG 32LE3300 32LE3300-ZA.BRUWLJU (Panel LC320EXN (SC)(A1)), LG 37LE4500 37LE4500-ZA (Panel T370HW04 V.4 ), LG 32LE5450 -ZA (Panel LC320EUH (SC)(A1)).

Дополнительно по PSU

Модуль питания LGP3237-10Y выполнен с применением схемы коррекции коэффициента мощности (PFC - Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора SG6961, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.

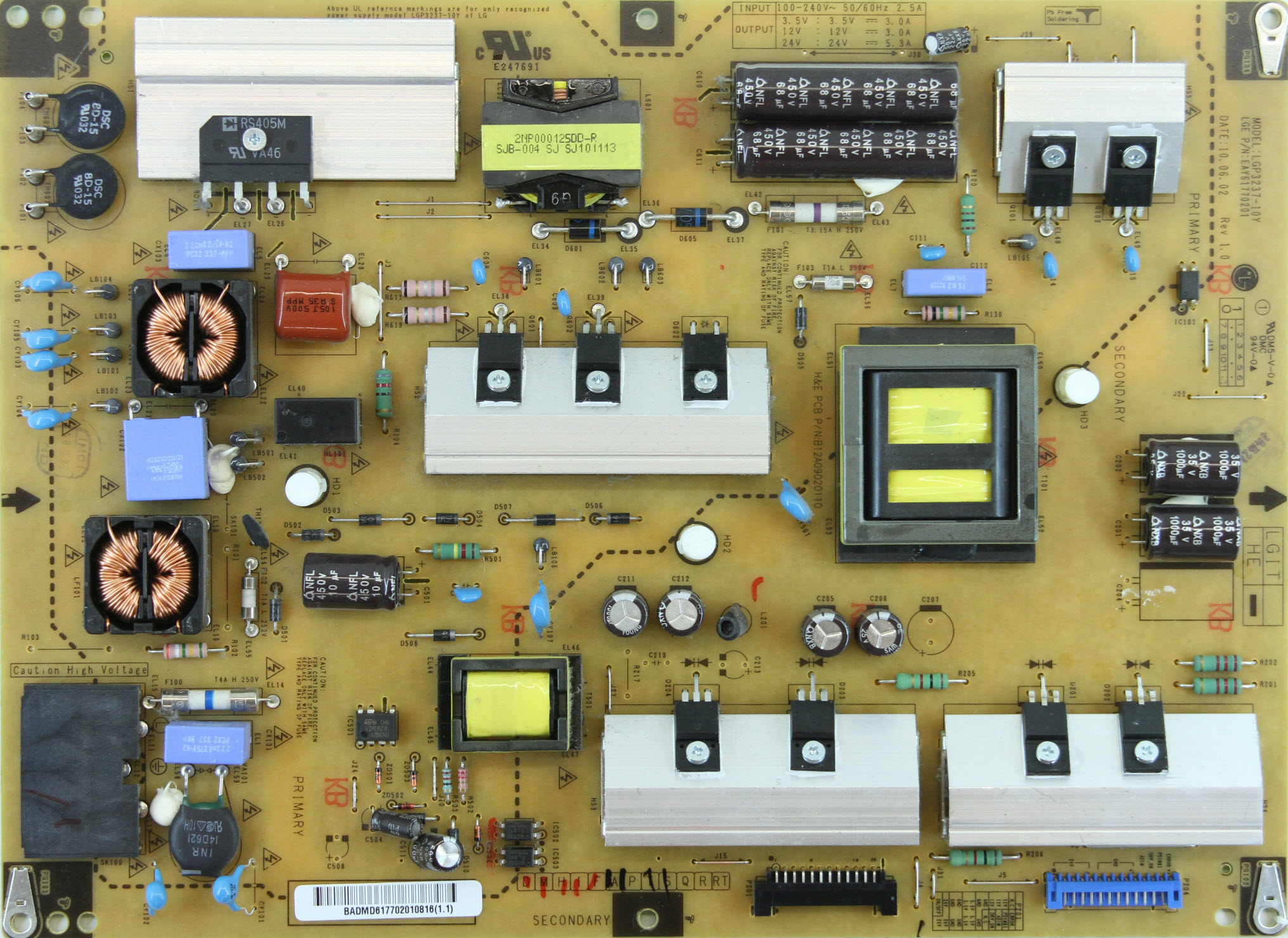

Внешний вид блока питания

Основные особенности устройства LG 32LE4500:

Установлена матрица (LED-панель) T315HW05 V.3.
В управлении матрицей используется Тайминг-Контроллер (T-CON) T370HW04.
Для питания светодиодов подсветки применяется LED-драйвер T370HW04, управляется ШИМ-контроллером HV9982. В качестве силовых элементов LED-драйвера применяются ключи типа P3506DD, 18N20GS, P2504BDG.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 32LE4500 осуществляет модуль питания LGP3237-10Y, либо его аналоги c использованием микросхем VIPER27L (Standby), SG6961 (PFC), L6599 и силовых ключей типа 13NM60N (PFC), 04N60C3.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX61766102, с применением микросхем CPU: LGE107D, Nand: HY27UF082G2B, SPI Flash: Winb25Q80, Audio: NTP7100 и других.
Тюнер TDTJ-S001D - EBL60721201 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : AUO
Model : T315HW05 V3
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1920x1080, FHD
Display Mode : AMVA3, Normally Black, Transmissive
Active Area : 698.4x392.85 mm
Surface : Antiglare (Haze 11%), Hard coating (3H)
Brightness : 400 cd/m²
Contrast Ratio : 4000:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 6.5 (G to G)
Frequency : 60Hz
Lamp Type : 4 strings WLED Embedded (LED Driver)
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
