Ремонт телевизора LG 32LB561V

Техническое описание и состав телевизора LG 32LB561V, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 32LB561V
LCD TV LED 32LB561V | Год выпуска: 2014
Диагональ экрана: 32" (81 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 50 Гц
Тип ЖК-панели: LC320DUE
LED подсветка: есть, Direct LED
Поддержка HD: 1080p Full HD
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S2
Телетекст: с памятью на 1000 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, RGB, HDMI x2, MHL, USB
Разъём наушников: есть
Размеры: C подставкой 732x481x207 мм
Без подставки 732x431x55 мм
LG 32LB561V

LG LED
Model: 32LB561V

Chassis/Version: LC43B

Panel: LC320DUE (FG)(A3)

LED backlight: 6916L-1703A & 6916L-1704A

T-CON: 6870C-0488A

LED driver (backlight): integrated into PSU; 117V, 250mA

PWM LED driver: SSC1S311, A27RAY (sot23-6)

MOSFET LED driver: STD11N65M5, MDHT4N20Y

Power Supply (PSU): LGP32-14PL1 EAX65391401 (2.7)

PWM Power: NCP1251 (PWM SOT23-6 5A2R.. ), NR134S (Step-Down)

MOSFET Power: KP8N65

MainBoard: EAX65388006 (1.0)

IC MainBoard: CPU: LGE2132; SPI Flash: MX25L8005; SOUND: TAS5733

Тuner: TDJM-G101D

Control: Remote: AKB73715679, IR: EBR78925201

Общие рекомендации по ремонту TV LCD LED

Телевизор LG 32LB561V, как и многие другие электронные устройства, целесообразно начинать ремонтировать с осмотра всех внешних и внутренних элементов. Часто бывает, что видимые повреждения элементов или соединений помогают определится с направлением поиска неисправности. Кольцевые трещины в пайках выводов греющихся элементов, вспухшие электролитические конденсаторы, обуглившийся слой краски на резисторах - всё это для ремонтника может являться существенной подсказкой в предположениях о причинах и следствиях неисправности.

Если LG 32LB561V не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания EAX65391401(2.7) LGP32-14PL1. В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора. При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы на вероятность лавинного или теплового пробоя.
Силовые ключи в импульсных источниках питания (ИИП) выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора SC1S311, 5A2RAD, которую проверить можно лишь заменой на новую или заведомо исправную.

В тех случаях, когда у телевизора LG 32LB561V пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности LED-драйвера (преобразователя для питания светодиодов подсветки панели LC320DUE). При включении телевизора, изображение может ненадолго появиться и сразу же исчезнуть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами светодиоды.
Нередко при отсутствии подсветки требуется разборка панели. Необходимо проверить исправность переходов светодиодов, а так же надёжность контактных соединений в линейках и разъёмах.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока.

Материнская плата EAX65388006 (1.0) подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.
При ремонте платы MB, необходимо проверить её компоненты CPU: LGE2132; SPI Flash: MX25L8005; SOUND: TAS5733. Неисправные элементы следует заменить. Если установлены чипы BGA, их неисправность обычно локализуется с помощью прогрева.
Прежде чем менять тюнер TDJM-G101D, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера.

Владельцам телевизора 32LB561V рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!


Одна из типовых неисправностей LG 32LB561V часто возникает в LED панели LC320DUE производителя LG.
Внешние проявления: отсутствует изображение, не работает подсветка дисплея. В большинстве таких случаев неисправными оказываются светодиоды, которые при проверке оказываются либо в обрыве, либо с пробитыми внутренними стабилитронами.
Светодиоды необходимо заменить, а максимальный ток от драйвера ограничить на 10-20%.
С подробностями можно ознакомиться на странице: замена светодиодов LED-посветки

Скачать: Сервис-мануал и схема LG Chassis LC43B.
Скачать: Сервис-мануал и схема LG CHASSIS LB43T MODEL: 32LB561D/561T/563D/563T.
Типовой дефект - неисправность светодиодов подсветки панели (матрицы) LC320DUE. Пробой встроенных стабилитронов не останавливает работу инвертора, поэтому, при вскрытии панели, иногда можно обнаружить более десятка LED в состоянии пробоя.
Все светодиоды соединены последовательно и подсветка работает до первого обрыва защитного стабилитрона. Подробнее по замене диодов и доработке инвертора здесь.

Ограничение тока драйвера. EAX65391401, A27RAW. Общая информация

Уменьшить ток подсветки в телевизорах LG с блоками питания LGP32-14PL1 (EAX65391401) можно следующим образом. Датчик тока состоит из шести параллельно соединённых резисторов R816-R821 - 1 Ohm, 1 Ohm, 1 Ohm, 1 Ohm, 2 Ohm, 8.2 Ohm. Общее сопротивление в этом случае будет 0.22 Ohm. Если убрать один резистор 1 Ohm, общее сопротивление возрастёт до 0.28 Ohm, ток пропорционально уменьшится с 250 mA примерно до 190 mA.
Если убрать ещё резистор 2 Ohm, общее сопротивление возрастёт до 0.32 Ohm, ток уменьшится до 170 mA.

Если изначально убрать два резистора 1 Ohm, общее сопротивление станет до 0.38 Ohm, ток уменьшится до 145 mA.
LGP32-14PL1 EAX65391401 current backlight

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX65388006 показан на рисунке ниже:

EAX65388006

EAX65388006 может применяться в телевизорах:

LG 32LB561V (Panel LC320DUE), LG 32LB561U (Panel NC320DXN VSBP1), LG 42LB629V ZM (Panel LC420DUE (FG)(P2) ), LG 32LB563U (Panel NC320DXN VSBP1), LG 42LB552V ZA (Panel LC420DUE (FG)(A6)), LG 32LB552U (Panel NC320DXN-VSBP4), LG 32LB563V (Panel LC320DUE (FG)(A3)), LG 42LB561V ZE (Panel LC420DUE (FG)(A3)), LG 42LB569V 42LB569V-ZX.BRUWLDU (Panel LC420DUE (FG)(A3)).

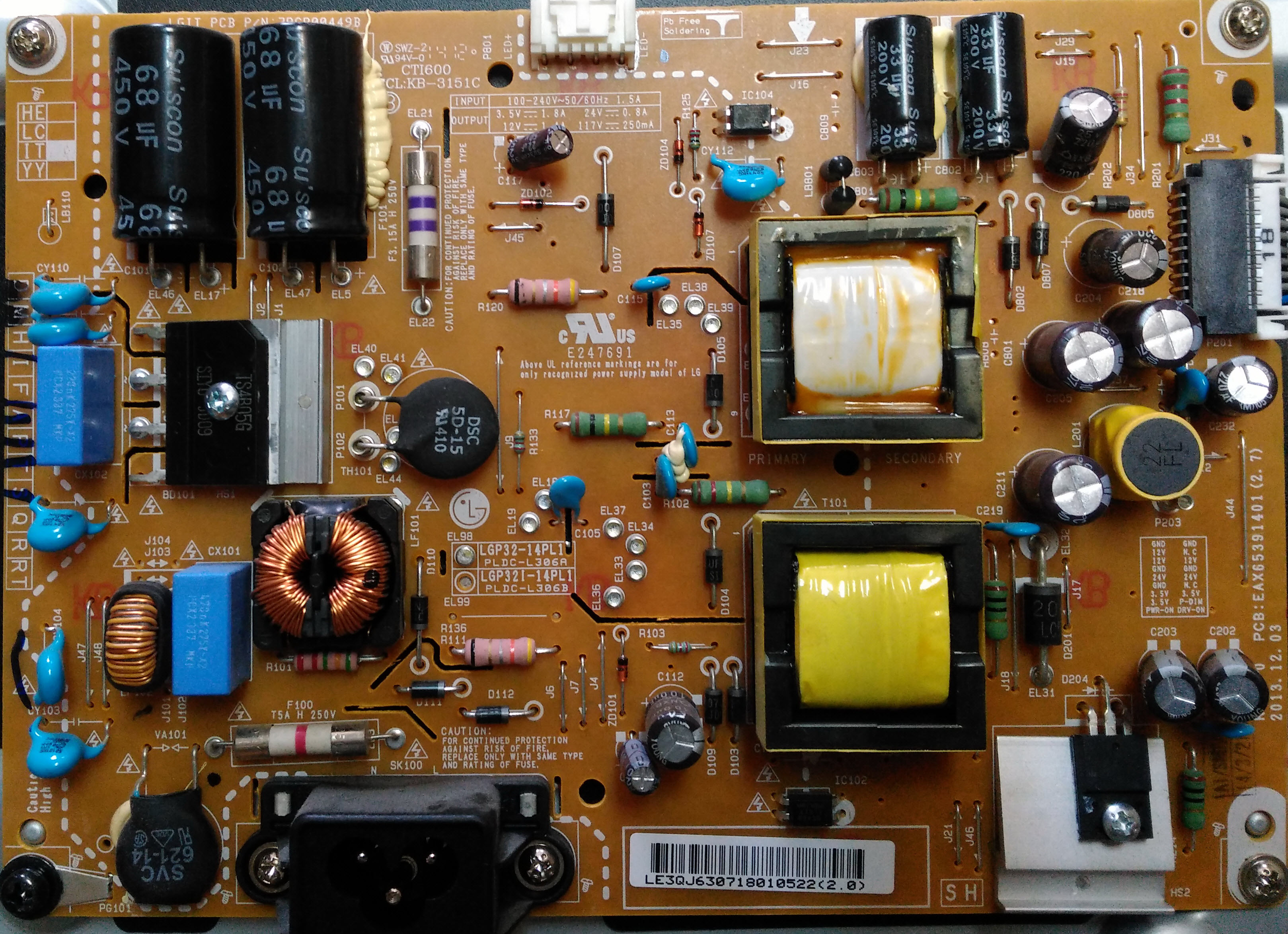

Внешний вид блока питания

Основные особенности устройства LG 32LB561V:

Установлена матрица (LED-панель) LC320DUE (FG)(A3).
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0488A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером SSC1S311, A27RAY (sot23-6). В качестве силовых элементов LED-драйвера применяются ключи типа STD11N65M5, MDHT4N20Y.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 32LB561V осуществляет модуль питания LGP32-14PL1, либо его аналоги c использованием микросхем NCP1251 (PWM SOT23-6 5A2R.. ), NR134S (Step-Down) и силовых ключей типа KP8N65.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX65388006, с применением микросхем CPU: LGE2132; SPI Flash: MX25L8005; SOUND: TAS5733 и других.
Тюнер TDJM-G101D обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC320DUE-FGA3
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1920x1080, FHD
Display Mode : IPS, Normally Black, Transmissive
Active Area : 698.4x392.85 mm
Surface : Antiglare (Haze 1%), Hard coating (3H)
Brightness : 300 cd/m²
Contrast Ratio : 1200:1
Display Colors : 16.7M (8-bit), CIE1931 65%
Response Time : 7 (G to G)
Frequency : 60Hz
Lamp Type : WLED Without Driver
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.

Ближайшие в таблице модели:

LG 32LB563U
Chassis(Version) LC43B/LD43B/LB43T
Panel: NC320DXN VSBP1
T-CON: CPWBX5409TP ZD
LED driver (backlight): integrated into PSU; 117V, 250mA
PWM LED driver: SSC1S311, A27RAE (sot23-6)
MOSFET LED driver: STD11N65M5, STN4NF20L
Power Supply (PSU): LGP32-14PL1 PLDC-L306A EAX65391401
PWM Power: NCP1251, NR134S
MOSFET Power: KP8N65
MainBoard: EAX65388006 (1.0)
Тuner: TDJM-G101D
IC Main: CPU: LGE2134, SPI FLASH MX25L8005, TPS65282 ;
Control: Remote: AKB73715679
LG 32LB561U
Chassis(Version) LC43B/LB43D/LB43T
Panel: NC320DXN VSBP1
T-CON: BD8174MU, BM9098
LED driver (backlight): integrated into PSU; 117V, 250mA
PWM LED driver: SSC1S311, A27RAW (sot-26)
MOSFET LED driver: STD11N65M5, STN4NF20L
Power Supply (PSU): LGP32-14PL1 EAX65391401
PWM Power: NCP1251 (PWM SOT23-6 5A2R.. ), NR134S (Step-Down)
MOSFET Power: KP8N65
MainBoard: EAX65388006 (1.0) // EAX65388005 (1.0)
Тuner: TDJM-G101D
IC Main: CPU: LGE2132; SPI Flash: MX25L8005; SOUND: TAS5733
Control: IR: EBR78925201
