Ремонт телевизора LG 28LF491U

Техническое описание и состав телевизора LG 28LF491U, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
LG 28LF491U
Smart TV 28LF491U | Год выпуска: 2015
Диагональ экрана: 28" (71 см)
Формат экрана: 16:9
Разрешение: 1366x768
Тип ЖК-панели: HC275EXN-ABDR3
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 720p HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T, DVB-T2, DVB-C, DVB-S, DVB-S2
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 10 Вт (2x5 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, SCART, RGB, HDMI x2, USB, Ethernet (RJ-45), Wi-Fi, WiDi, Miracast
Разъём наушников: есть
Размеры: C подставкой 638x422x160 мм
Без подставки 638x389x57 мм
LG 28LF491U

LG LED
Model: 28LF491U

Chassis/Version: LD46S/LE46S

Panel: HC275EXN-ABDR3-41XX

T-CON: HV280WX2-270_X-PCD 47-6001124

LED driver (backlight): integrated into MainBoard

PWM LED driver: DT1641AS

MOSFET LED driver: AOD478

Power Supply (PSU): DA-65G19 Adapter 19V 3.42A

MainBoard: EAX65588503 (1.0) EBT63729506 G059B054PE

IC MainBoard: LGE2122, H26M310011HPR, H5TQ4G63CFR, AT24C256C, NTP7513

Тuner: TDJM-G101D

Control: IR: EBR78598801, Wi-Fi: EAT61813901 TWFM-B006D BEJTWFMB006D

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор LG 28LF491U не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на пульт и кнопки управления не реагирует.

Неисправность в подобных случаях следует начинать искать в цепях источника питания DA-65G19.
Внешний блок питания DA-65G19 Adapter 19V 3.42A не всегда подлежит ремонту, тем более владелец может приобрести его самостоятельно. Но, в отдельных случаях есть, смысл его вскрыть и устранить несложные типовые дефекты, присущие преобразователям в импульсных источниках. При отсутствии необходимых питающих напряжений во вторичных цепях преобразователей, необходимо проверить силовые ключи и выпрямительные диоды на возможный частичный или полный пробой.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Как правило, в таких случаях отсутствует подсветка дисплея. Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.

- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы EAX65588503 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы LGE2122, H26M310011HPR, H5TQ4G63CFR, AT24C256C, NTP7513. Неисправности чипов BGA обычно легко выявить методом прогрева.

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера TDJM-G101D. Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Внимание! Пользователям и владельцам телевизоров 28LF491U, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Ток подсветки. EAX65588503, DT1641. Общие рекомендации

Чтобы уменьшить ток подсветки в телевизорах с платой EAX65588503 и контроллером DT1641AS (DT1641S) в LED-драйвере, можно увеличить общее сопротивление резисторов R65004, R65005 от вывода 7 (RISET) на корпус. Точная пропорциональная зависимость может не соблюдаться при наличии дополнительного управления по этому входу, тогда подбирать номиналы следует опытным путём.
EAX65588503 current backlight
Схема включения PDF DT1641 прилагается.
Подробнее на странице: ремонт подсветки.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX65588503 показан на рисунке ниже:

EAX65588503

EAX65588503 может применяться в телевизорах:

LG 28LH491U (Panel HC275EXN-ABDR3-41XX), LG 28LB491U (Panel HC275EXN-ABDR1-41XX), LG 28LF491U (Panel HC275EXN-ABDR3-41XX).

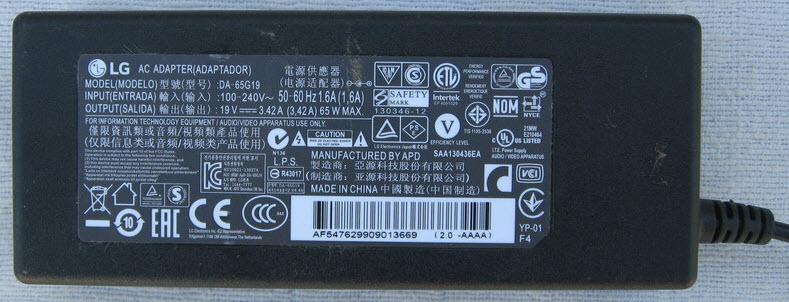

Внешний вид блока питания

Основные особенности устройства LG 28LF491U:

Установлена матрица (LED-панель) HC275EXN-ABDR3-41XX.
В управлении матрицей используется Тайминг-Контроллер (T-CON) HV280WX2-270_X-PCD.
Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой EAX65588503, управляется ШИМ-контроллером DT1641AS. В качестве силовых элементов LED-драйвера применяются ключи типа AOD478.
Для питания всех внутренних узлов телевизора LG 28LF491U используется внешний источник типа DA-65G19 Adapter 19V 3.42A.
MainBoard - основная плата (материнская плата) представляет собой модуль EAX65588503, с применением микросхем LGE2122, H26M310011HPR, H5TQ4G63CFR, AT24C256C, NTP7513 и других.
Тюнер TDJM-G101D обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
