LG 20LS1R 20LS1R-ZG
ЖК-телевизор с лампами CCFL, 20", 640x480, 2007 года
- Другие обозначения: 20LS1R
Состав телевизора 20LS1R 20LS1R-ZG
| Шасси | CL-81 |
|---|---|
| Main board | EAX31483003 (0) - EBR31752301 |
| Блок питания | YPLM-M004 - 6870TB68D11 - 2300KPG055A-F // AIVP-0032 |
| Матрица (панель) | LC201V02 (SD)(A1) |
| T-CON | 6870S-0309A |
| Инвертор / LED-драйвер | integrated in PSU |
| Планки подсветки | 6 Lamp CCFL |
| Микросхемы main board | LGE9655-LF, KH25V4005A, 24C64 |
| ШИМ блока питания | ISE3BS02 |
| Ключи блока питания | 04N60C3 |
| ШИМ инвертора / драйвера | BIT3105P |
| Тюнер | TAFT-W005D |
| Пульт ДУ | 6710T00008B,IR: EAX31560402(0) |
Типовые неисправности
Ремонт электронной техники обычно начинается с его внешнего осмотра и диагностики неисправности. В данном случае следует осмотреть все внутренние компоненты телевизора LG 20LS1R, а так же внешние элементы корпуса. По видимым внешним изменениям состояния компонентов нередко удаётся определить направление поиска неисправности до проведения необходимых измерений. Если обнаружились обуглившиеся резисторы, вспухшие электролитические или металлокерамические конденсаторы, кольцевые трещины в пайках выводов трансформаторов или греющихся элементов, целесообразно установить причины и последствия возникшей неисправности, а так же произвести проверку связанных элементов и узлов.
Иногда телевизор LG 20LS1R просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении. Наиболее вероятная причина неисправности - выход из строя общего модуля питания YPLM-M004 - 6870TB68D11 - 2300KPG055A-F // AIVP-0032. В случае, если он исправен, необходимо проверить элементы питания дежурного режима на плате main board.
Диагностику и ремонт общего блока питания всегда следует начинать с проверки сетевого предохранителя и состояния электролитических конденсаторов фильтров вторичных выпрямителей. Неисправные и вздутые конденсаторы следует заменить на новые. При обрыве предохранителя, целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора ISE3BS02, которую желательно проверить заменой.
Если у LG 20LS1R нет изображения, но есть звук, есть вероятность неисправности ламп подсветки или преобразователя их питания. Следует убедиться так же в исправности электролитических конденсаторов вторичных выпрямителей общего блока питания. При отключени защиты в целях обеспечения возможности диагностики неисправности, следует соблюдать особую осторожность, а после завершения всех ремонтных работ необходимо обязательно восстановить цепи и работоспособность защиты инвертора для дальнейшей безопасной эксплуатации телевизора.
Ремонт материнской платы EAX31483003 (0) - EBR31752301 необходимо начинать с диагностики и проверки всех линейных стабилизаторов и преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) - перепрошивка FLASH или EEPROM.
В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - LGE9655-LF, KH25V4005A, 24C64 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
Неисправность тюнера TAFT-W005D устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Необходимо помнить пользователям, что попытки самостоятельного ремонта телевизора LG 20LS1R без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!
Main board EAX31483003
Плата EAX31483003 от производителя LG Electronics. Процессор LGE9655-LF (MST96585 Mstar), 32 бит, 1 ядро MIPS, питание ядра 3.3 & 1.8 В. Оперативная память SDRAM M12L16161A -5TG, отдельные микросхемы. Прошивка хранится в SPI Flash MX25L4005 и EEPROM 24C64.
Внешний вид main board EAX31483003 показан на рисунке ниже:
Блок питания

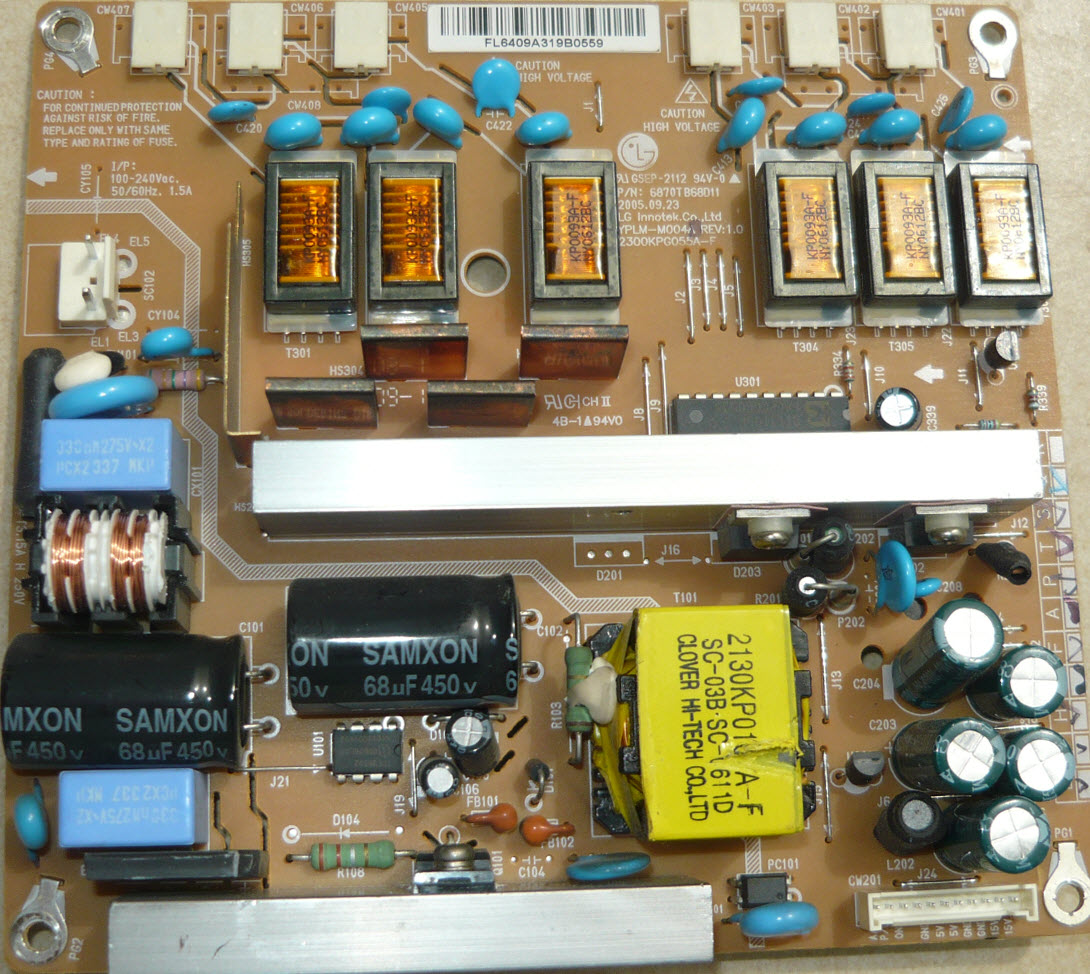

YPLM-M004:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram, шасси CL-81 2006, 36 стр., 3,9 МБ
Прошивки для LG 20LS1R 20LS1R-ZG
Прошивки с сайта производителя
Для модели 20LS1RH от производителя есть файлы для скачивания:
Инструкции и руководства для пользователей (User Manuals):
| Тип файла | Имя файла | Язык | Дата | Размер |
| Руководство пользователя | Hotelen_20HIZ20.pdf | Язык: English | Дата: 23.05.2008 | Размер: 1,674K |
Файлы скачать можно на сайте производителя для модели 20LS1RH.
Характеристики LG 20LS1R 20LS1R-ZG
LCD, диагональ 20", картинка в картинке,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 20" |
|---|---|
| Формат экрана | 4:3 |
| Разрешение | 640x480 |
| Яркость | 450 кд/м2 |
| Контрастность | 800:1 |
| Угол обзора | 178° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Кадр в кадре (PIP) | есть |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Тюнер | 1 |
| Телетекст | с памятью на 10 стр. |
| Форматы DTV | 480i, 480p, 576i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 4 Вт (2x2Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, SCART |
|---|
Корпус и питание
| Вес | 6.5 кг |
|---|---|
| Потребление от сети | 65 Вт |
| Региональные коды | 20LS1R, 20LS1RH |
Другие модели на шасси CL-81
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю LG 20LS1R 20LS1R-ZG
LCD-телевизоры LG с флуоресцентной подсветкой дисплея ещё находятся в эксплуатации, ремонтопригодны и обслуживаются практически в любых телевизионных мастерских и сервисных центрах РФ.
Техническое описание
Телевизор LG 20LS1R с ЖК-дисплеем LC201V02-SDA1, размером по диагонали 20" формата 4:3. Необходимая яркость свечения экрана 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Контрастность - отношение максимальной яркости к минимальной составляет 800:1. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i.
Мощность акустической системы звука 4 Вт (2x2Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, SCART. Предусмотрен разъём для подключения наушников. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-C.
Мощность, потребляемая рабочем в режиме от сети, составляет 65 Вт. Блок питания YPLM-M004.
Габаритные размеры: 573x435x190 мм.
Масса телевизора: 6.5 кг.
Внимание! Панель LC201V02-SDA1 LCD-телевизора LG 20LS1R является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям LG 20LS1R
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если LG 20LS1R не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если LG 20LS1R не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если LG 20LS1R завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора LG 20LS1R требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели LC201V02-SDA1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
