Ремонт телевизора HYUNDAI H-LED43EU7001

Техническое описание и состав телевизора HYUNDAI H-LED43EU7001, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
HYUNDAI H-LED43EU7001
LCD TV LED Smart UHD H-LED43EU7001 | Год выпуска: 2019
Диагональ экрана: 43" (109 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Тип ЖК-панели: C430Y19-5C
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Android
Поддержка HD: 4K UHD, HDR
Яркость: 250 кд/м2
Контрастность: 5000:1
Угол обзора: 178°
Время отклика пикселя: 8 мс
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-S, DVB-S2
Телетекст: есть
Мультимедиа: MP3, MPEG4, HEVC (H.265), MKV, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2х8 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, VGA, HDMI x3, USB x2, Ethernet (RJ-45), Bluetooth, Wi-Fi
Разъём наушников: есть
HYUNDAI H-LED43EU7001

HYUNDAI LED
Model: H-LED43EU7001

Chassis/Version: HLS71EJ-IU

Panel: C430Y19-5C

LED backlight: RF-AB430005SS30-0701

T-CON: JUC7.820.00237128

LED driver (backlight): integrated into PSU

MOSFET LED driver: TO-220

Power Supply (PSU): JUM7.820.865 V1.3

PWM Power: PFC & DC/DC

MOSFET Power: TO-220

MainBoard: JUC7.820.00220855 HLS71EJ-IU

IC MainBoard: CPU: MSD6586PYE-8-009L, EEPROM: FM24C64D, SPI Flash: FM25Q04

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор HYUNDAI H-LED43EU7001 не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

В некоторых из таких случаев неисправность обнаруживается в модуле питания JUM7.820.865. Необходимо замерить в его вторичных цепях выходные напряжения, а в случае их полного отсутствия, следует проверить исправность силовых ключей (TO-220) и выпрямительных диодов на наличие возможного пробоя (КЗ).
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PFC & DC/DC, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.

В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели. Причиной тому может быть обрыв в цепи светодиодов RF-AB430005SS30-0701, либо проблема в стабилизации их питания.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы JUC7.820.00220855 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем CPU: MSD6586PYE-8-009L, EEPROM: FM24C64D, SPI Flash: FM25Q04 производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора HYUNDAI H-LED43EU7001 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Дополнительно по ремонту MainBoard

Внешний вид MainBoard JUC7.820.00220855 показан на рисунке ниже:

JUC7.820.00220855

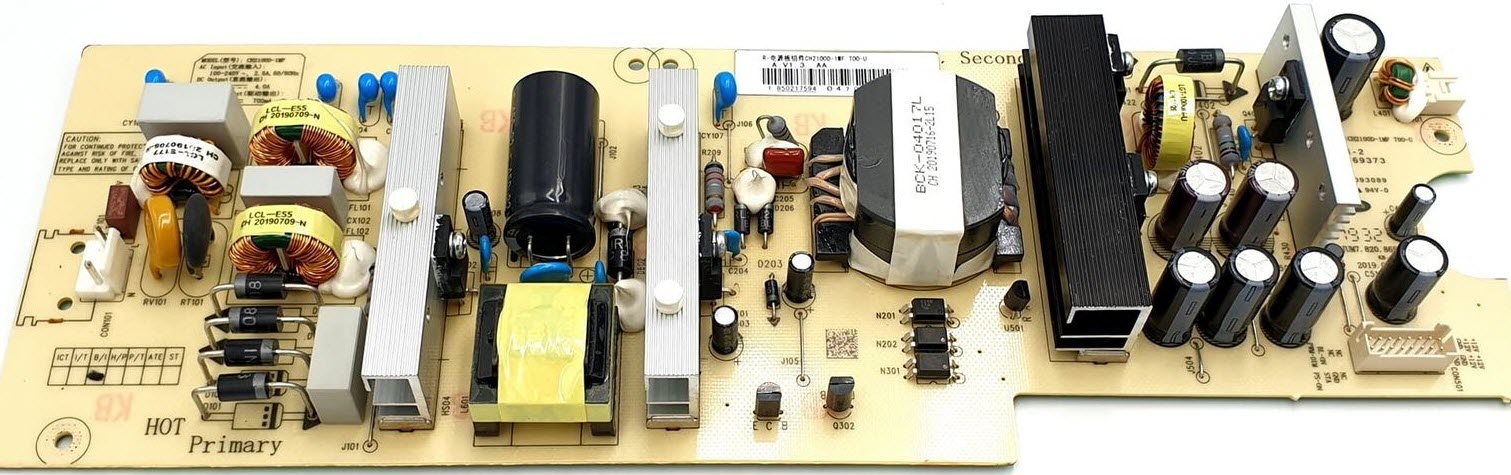

Внешний вид блока питания

Основные особенности устройства HYUNDAI H-LED43EU7001:

Установлена матрица (LED-панель) C430Y19-5C.
В управлении матрицей используется Тайминг-Контроллер (T-CON) JUC7.820.00237128.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания. В качестве силовых элементов LED-драйвера применяются ключи типа TO-220.
Формирование необходимых питающих напряжений для всех узлов телевизора HYUNDAI H-LED43EU7001 осуществляет модуль питания JUM7.820.865, либо его аналоги c использованием микросхем PFC & DC/DC и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль JUC7.820.00220855, с применением микросхем CPU: MSD6586PYE-8-009L, EEPROM: FM24C64D, SPI Flash: FM25Q04 и других.
