Hi HT-24H01FB

Возможные проявления неисправностей

- Телевизор HI HT-24H01FB не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.

Неисправность в подобных случаях в первую очередь следует искать в силовых элементах импульсного источника питания (ИИП) — преобразователя сетевого напряжения (AC/DC), который в данной модели телевизора совмещён с основной платой main board MB-M3663-P-AS-S32. Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей (TO-252) преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PWM SOT23-6, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

В таких случаях наиболее вероятна неисправность элементов подсветки LED-панели. Часто причиной неисправности является отсутствие тока в цепи светодиодов, например, их обрыв или замыкание, либо нарушение контактных соединений разъёмов планок 06-1-24FZ-0D35-2X4-417.5X10MM-240617 261501022381.
При попытке выявления обрыва в планках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы MB-M3663-P-AS-S32 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы main board - CPU: MSD3663, SPI Flash: EN25QH64. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

При подозрении на неисправность тюнера DVBT/T2 & SAT, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Владельцам и пользователям телевизора HI HT-24H01FB следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!

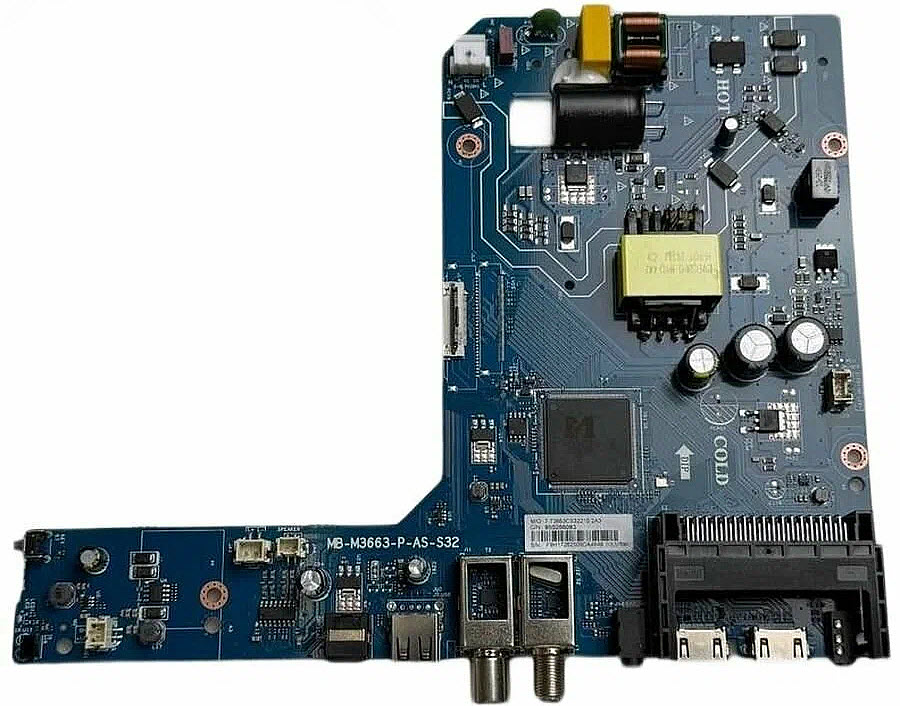

Внешний вид main board MB-M3663-P-AS-S32 показан на рисунке ниже:
