Ремонт телевизора HARTENS HTY-65UHDO6B-HA22
HARTENS LED
Model: HTY-65UHDO6B-HA22
Chassis/Version: T.SK706S.82
Panel: PT650GT01-2
LED backlight: MS-L4026 V1
T-CON: N4THK650UHDGT01-2_K1.0-T-C0mAl
LED driver (backlight): integrated into PSU
Power Supply (PSU): PW.238W2.801
PWM Power: PFC & DC-DC
MOSFET Power: TO-220
MainBoard: T.SK706S.82
IC MainBoard: CPU: MT9632, eMMC: KLM8G1GETF-B041
Тuner: DVBT/T2/C & SAT
Control: IR: L32DN-IR-V2.0
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
- Телевизор HARTENS HTY-65UHDO6B-HA22 не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.
С подобными проявлениями обычно выходит из строя модуль питания PW.238W2.801.
Необходимо замерить его выходные напряжения, а в случае их отсутствия (полного или частичного), следует проверить исправность силовых ключей (TO-220) преобразователей и выпрямительных диодов на наличие возможного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC & DC-DC, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Как правило, в таких случаях отсутствует подсветка дисплея.
Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов) MS-L4026 V1, реже неисправным оказывается LED-драйвер.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется на пряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы T.SK706S.82 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - CPU: MT9632, eMMC: KLM8G1GETF-B041. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Перед заменой тюнера DVBT/T2/C & SAT, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Владельцам и пользователям телевизора HARTENS HTY-65UHDO6B-HA22 следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Дополнительно по ремонту MainBoard
Плата T.SK706S.82 от производителя CVTE Dream-Future.
Процессор MT9632 от MediaTek.
64-bit SoC MediaTek MT9632 имеет 4 ядра ARM Cortex-A53@1.5GHz и графический процессор GPU Mali-G52 2EE MC1.
Напряжение питания ядер процессора CPU 0.95V.
Оперативная память встроена в SoC DDR3 1.5/2 GB.
Прошивка хранится в микросхеме eMMC 8 GB, например KLM8G1GETF-B041.
Внешний вид MainBoard T.SK706S.82 показан на рисунке ниже:

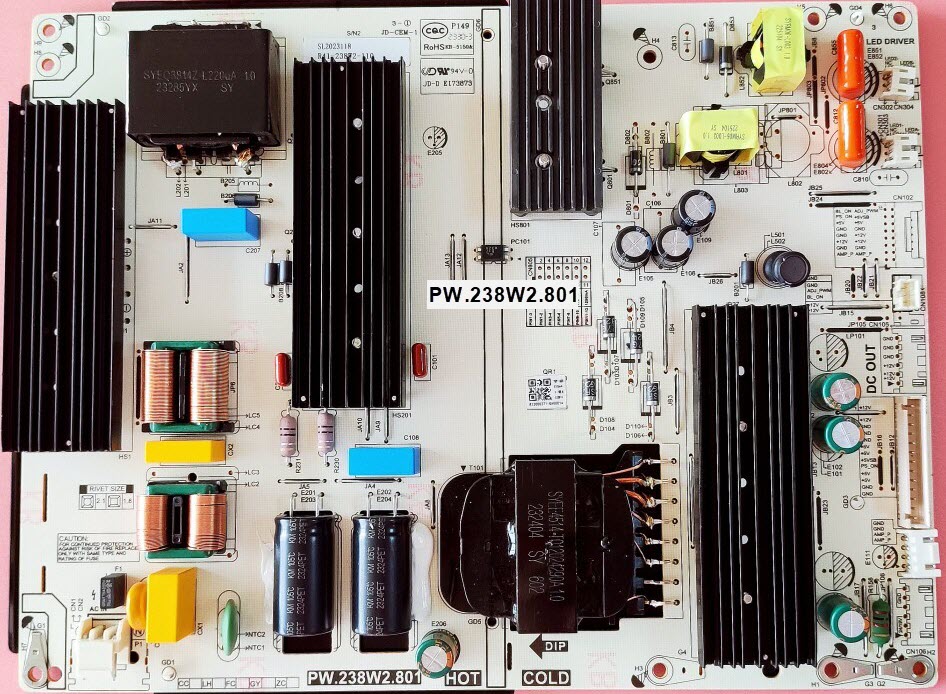

Внешний вид блока питания
Основные особенности устройства HARTENS HTY-65UHDO6B-HA22:
Установлена матрица (LED-панель) PT650GT01-2.
В управлении матрицей используется Тайминг-Контроллер (T-CON) N4THK650UHDGT01-2_K1.0-T-C0mAl.
Для питания светодиодов подсветки MS-L4026 применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора HARTENS HTY-65UHDO6B-HA22 осуществляет модуль питания PW.238W2.801, либо его аналоги c использованием микросхем PFC & DC-DC и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль T.SK706S.82, с применением микросхем CPU: MT9632, eMMC: KLM8G1GETF-B041 и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
PT650GT01-2
Начало производства: 2022
Brand: HKC
Model: PT650GT01-2
Diagonal Size: 65"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 3840(RGB)×2160, UHD 68PPI
Active Area: 1428.48(W)×803.52(H) mm
Frequency: 60.Hz
Pixel Format: RGB Vertical Stripe
Panel Weight: 3.50.Kgs
Luminance: 0 cd/m²
Contrast: 5000:1 (Typ.)
Driver IC: COF Built-in 12 source chips
Signal Type: V-by-One 8 lane , 51 pins Connector
Backlight: No B/L
Voltage: 12.0V (Typ.)
