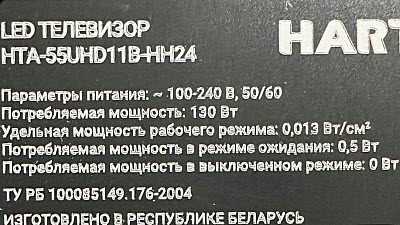

Hartens HTA-55UHD11B-HH24

Ток подсветки. TP.SK713S.PC822. Общая информация

Чтобы уменьшить ток подсветки в телевизорах с main board TP.SK713S.PC822, можно удалить один из резисторов, соединённых параллельно в датчике тока и расположенных рядом с разъёмом подсветки.
Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика.

Возможные проявления неисправностей

- Телевизор HARTENS HTA-55UHD11B-HH24 не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.

Неисправность в подобных случаях в первую очередь следует искать в силовых элементах импульсного источника питания (ИИП) — преобразователя сетевого напряжения (AC/DC), который в данной модели телевизора совмещён с основной платой main board TP.SK713S.PC822. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (NCE70T360K) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PFC & DC-DC, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели). Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов 06-55EA-SMC3030-3X12-1075X12-210402 261501012402.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы TP.SK713S.PC822 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем CPU: T962D4T, eMMC: KLM8G1GETF-B041, Audio: CS3817CEO производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.

При подозрении на неисправность тюнера DVBT/T2/C & SAT, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.

Следует помнить! Попытки самостоятельного ремонта телевизора HARTENS HTA-55UHD11B-HH24, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!

Внешний вид main board TP.SK713S.PC822 показан на рисунке ниже:
