Ремонт телевизора HARPER 24F0530T

Техническое описание и состав телевизора HARPER 24F0530T, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
HARPER 24F0530T
LCD TV LED 24F0530T | Год выпуска: 2015
Диагональ экрана: 24" (61 см)
Формат экрана: 16:9
Разрешение: 1366x768
Частота обновления: 60 Гц
Тип ЖК-панели: V236BJ1-P01
LED подсветка: есть, Edge LED
Поддержка HD: 1080p Full HD
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 14 Вт (2x7 Вт)
Акустика: два динамика
Интерфейс: HDMI, USB
Разъём наушников: есть
Вес телевизора: 4.2 кг
HARPER 24F0530T

HARPER LED
Model: 24F0530T

Chassis/Version: CV512L-B

Panel: V236BJ1-P01

LED driver (backlight): integrated into PSU

Power Supply (PSU): MP24S-CX2

MainBoard: CV512L-B

IC MainBoard: CPU: S2T512, SPI Flash: 25Q64, Audio: YD1517P

Тuner: CDT-9NT372-RF01

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- Телевизор HARPER 24F0530T не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.

Часто в таких случаях неисправным оказывается модуль питания MP24S-CX2. Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи и выпрямительные диоды на предмет вероятного КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) обычно проверяются заменой на новые, либо заведомо исправные.

- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.

Ремонт или диагностику материнской платы CV512L-B следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях сложных ремонтов MB (SSB) и при наличии необходимых навыков и оборудования иногда может возникнуть необходимость замены её чипов CPU: S2T512, SPI Flash: 25Q64, Audio: YD1517P и других возможных неисправных компонентов. Неисправности, связанные с применением технологий пайки BGA обычно легко диагностируются методом прогрева.

Неисправность тюнера CDT-9NT372-RF01 устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора HARPER 24F0530T без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!


Прошивка SPI FLASH HARPER 24F0530T, Main: CV512L-B, SPI Flash: 25Q64, Panel: V236BJ1-P01 CRC: 0115BD43(64 Mbit).

Дополнительно по ремонту MainBoard

Внешний вид MainBoard CV512L-B показан на рисунке ниже:

CV512L-B

CV512L-B может применяться в телевизорах:

BBK 28LEM-1021/T2C (Panel SV275SHD HX010403 X41), BBK 22LEM-1026/FT2C (Panel M215HGE-P02), DEXP H24B7100E (Panel CX236LEDM (V236BJ1-P01)), DEXP F22B7000E/B (Panel CX215LEDM), ERISSON 22LEE31T2 (Panel CX215LEDM), RUBIN RB-22SE2FT2S (Panel 1080p Full HD 1920x1080), SUPRA STV-LC24T880WL (Panel HV236WHB-N00), SUPRA STV-LC22T880FL (Panel LC215DTBA).

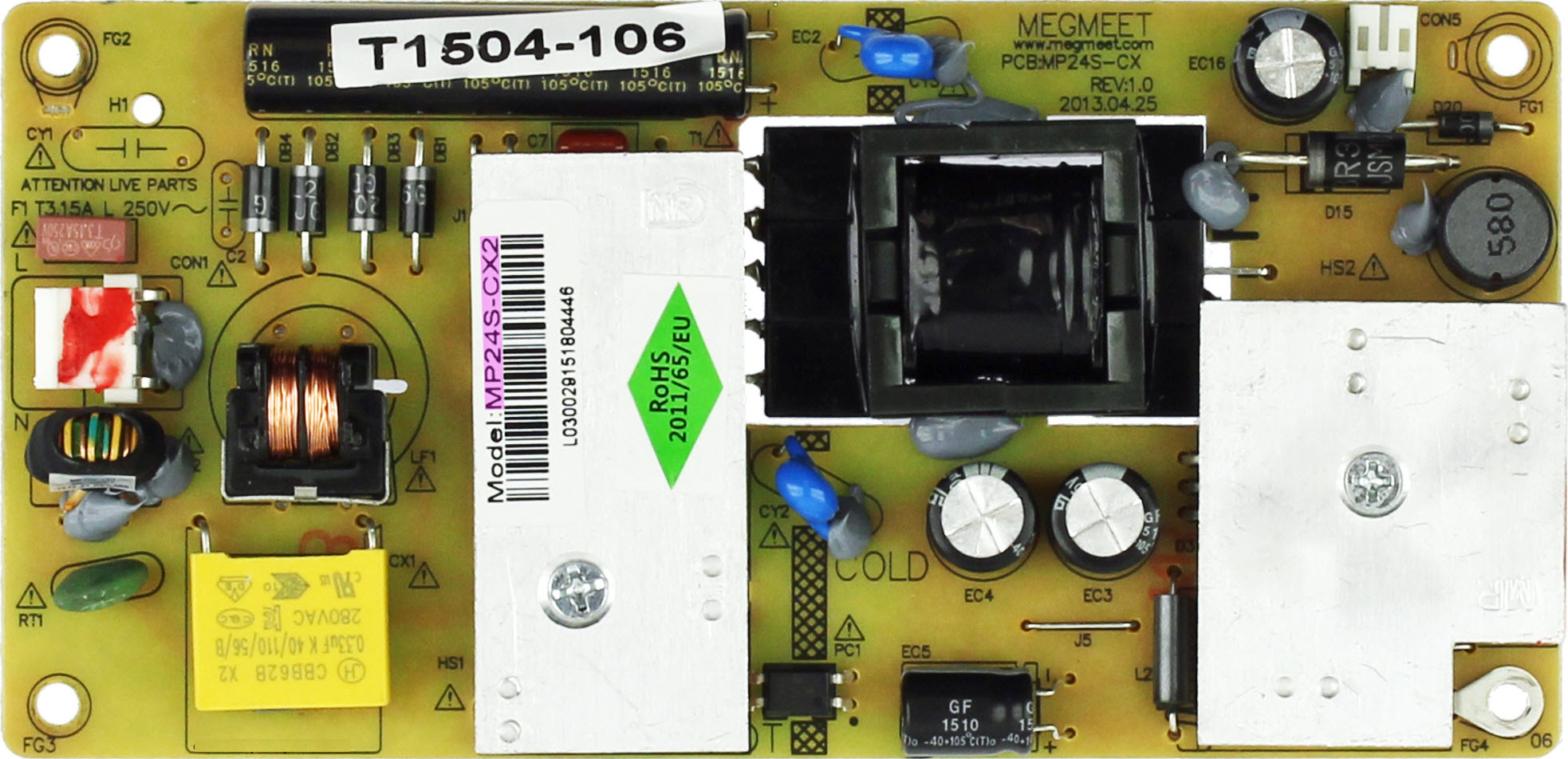

Внешний вид блока питания

Основные особенности устройства HARPER 24F0530T:

Установлена матрица (LED-панель) V236BJ1-P01.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора HARPER 24F0530T осуществляет модуль питания MP24S-CX2, либо его аналоги.
MainBoard - основная плата (материнская плата) представляет собой модуль CV512L-B, с применением микросхем CPU: S2T512, SPI Flash: 25Q64, Audio: YD1517P и других.
Тюнер CDT-9NT372-RF01 обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CHIMEI INNOLUX
Model : V236BJ1-P01
Type : a-Si TFT-LCD, CELL
Diagonal size : 23.6 inch
Resolution : 1366x768, WXGA
Display Mode : MVA, Normally Black, Transmissive
Active Area : 521.471x293.184 mm
Surface : Antiglare (Haze 1%), Hard coating (3H)
Glass Depth : 0.50+0.50 mm
Transmissivity : 5.5% (with Polarizer)
Contrast Ratio : 3000:1
Display Colors : 16.7M (8-bit), CIE1931 72%
Response Time : 8.5 (G to G)
Frequency : 60Hz
Signal Interface : LVDS (1 ch, 8-bit), 30 pins
Voltage : 12.0V

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
