Haier 32H5GFG

Ток подсветки. TPD.MT9216T.PB736. Общая информация

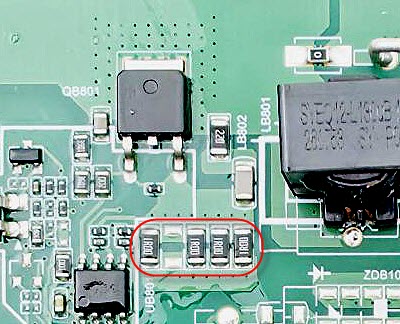

Чтобы уменьшить ток подсветки в телевизорах с main board TPD.MT9216T.PB736 и микросхемой LED-драйвера DC-DC SO8 Step-Down, можно удалить один из резисторов, соединённых параллельно в датчике тока в истоке силового ключа преобразователя Step-Down. Тогда ток в светодиодах подсветки уменьшится примерно пропорционально увеличению общего сопротивления резисторов датчика.

Возможные проявления неисправностей

- Haier 32H5GFG не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

Неисправность в подобных случаях в первую очередь следует искать в силовых элементах импульсного источника питания (ИИП) — преобразователя сетевого напряжения (AC/DC), который в данной модели телевизора совмещён с основной платой main board TPD.MT9216T.PB736. Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220) преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести их из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) PWM SOT23-6 UB101, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает.

Нередко в таких случаях отсутствует подсветка LED-панели. Частенько причиной является неисправность светодиодов (обрыв, замыкание...), либо разъёмов планок (стрингов) 32HR332M08N01 V5, реже неисправным оказывается LED-драйвер.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока с максимальным напряжением до 200 вольт.

- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Если неисправна материнская плата TPD.MT9216T.PB736, в первую очередь необходимо проверить все линейные стабилизаторы и преобразователи питания её чипов, а также, при необходимости, обновить или заменить программное обеспечение (ПО). Иногда проверить исправность MB можно только заменой. Иногда требуют проверки или замены (если это необходимо) элементы платы main board - CPU:MT9216, eMMC: KASH6311, Audio: AD52050C. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DVBT/T2/C & SAT. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Также необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора Haier 32H5GFG без соответствующей квалификации и необходимого опыта могут привести к серьёзным негативным последствиям!
