Fusion FLTV-24LF31B
LED-телевизор, 24" (61 см), 1920x1080, 2013 года
Состав телевизора FLTV-24LF31B
| Шасси | T.VST59.11 |
|---|---|
| Main board | T.VST59.11 |
| Блок питания | HKL-240101 |
| Матрица (панель) | HK236WLEDM-BH56H |
| Инвертор / LED-драйвер | integrated into PSU |
| Микросхемы main board | CPU: TSUMV59XE-Z1, SPI Flash: GD25Q32 |
| ШИМ блока питания | OB2273 (PWM SOT23-6) |
| ШИМ инвертора / драйвера | OB3350CP |
Уменьшение тока подсветки
Ограничение тока драйвера. OB3350. Общие рекомендации
Чтобы уменьшить ток подсветки в LED-драйверах с популярным контроллером OB3350CP (OB3350), следует пропорционально увеличить общее сопротивление измерительных низкоомных резисторов от вывода 5 (FB) на корпус. К этой точке подключаются катоды светодиодных планок (LED-) и через резисторы проходит весь ток подсветки, поэтому напряжение обратной связи на этих резисторах обратно-пропорционально току в светодиодах.
Часто хватает набора штатных резисторов, соединённых параллельно в этой цепи, обычно их номиналы в пределах 1 - 3.9 Ohm, достаточно убрать один или два. Для более точной регулировки тока можно менять номиналы.
Документ PDF от производителя OB3350 прилагается.
Типовые неисправности
Внешний осмотр внешних и внутренних элементов целесообразно проводить своевременно до начала операций по их демонтажу. Часто бывает, что видимые повреждения элементов или соединений помогают определится с направлением поиска неисправности. Кольцевые трещины в пайках выводов греющихся элементов, вспухшие электролитические конденсаторы, обуглившийся слой краски на резисторах - всё это для ремонтника может являться существенной подсказкой в предположениях о причинах и следствиях неисправности.
Если телевизор не включается, не горят и не мигают никакие контрольные лампочки, нет никаких звуков при включении, ни малейших признаков работоспособности - наиболее вероятна неисправность в модуле питания.
Диагностику и ремонт общего блока питания всегда следует начинать с проверки сетевого предохранителя и состояния электролитических конденсаторов фильтров вторичных выпрямителей. Неисправные и вздутые конденсаторы следует заменить на новые. При обрыве предохранителя, целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя.
Силовые ключи в импульсных источниках питания (ИИП) выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора , которую проверить можно лишь заменой на новую или заведомо исправную.
Если у FUSION FLTV-24LF31B отсутствует изображение, но есть звук, возможна неисправность светодиодов подсветки панели HK236WLEDM-BH56H или преобразователя их питания.
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда светодиод слегка засветится.
Материнская плата T.VST59.11 подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.
В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU: TSUMV59XE-Z1; SPI Flash: GD25Q32; которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора FUSION FLTV-24LF31B без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!
Main board T.VST59.11
Плата T.VST59.11 от производителя CVTE Dream-Future. Процессор Mstar TSUMV59XU QFP-100, 32 бит, 1 ядро Macaw12 OpenRISC 1000, питание ядра 1.2 В. Оперативная память DDR1/DDR2 внутри процессора. Прошивка хранится в SPI Flash 32Mbit 4MB 25Q32. Для этой платы есть ещё 35 прошивок от других моделей.
Внешний вид main board T.VST59.11 показан на рисунке ниже:
Ремонт материнской платы T.VST59.11, изготовленной на основе многофункционального процессора TSUMV59Xхх, целесообразно начинать с проверки работоспособности линейных стабилизаторов или преобразователей напряжения, необходимых для обеспечения питания узлов процессора - питание ядра 1.2V, памяти DDR 1.8V и режима Stand-by 3.3V. При отсутствии изображения, но при исправной подсветке дисплея, следует проверить напряжение питания LCD панели 5V, либо 12V в зависимости от применяемого типа панели.
T.VST59.11 может применяться в телевизорах:
SUPRA STV-LC19500WL (Panel HK185WLDEM-HH76H), FUSION FLTV-19L31B (Panel HK185WLEDM-HH75H), FUSION FLTV-22L31B (Panel LC215DT5A), SUPRA STV-LC24500FL (Panel 1080p Full HD 1920x1080), FUSION FLTV-24LF31B (Panel HK236WLEDM-BH56H).

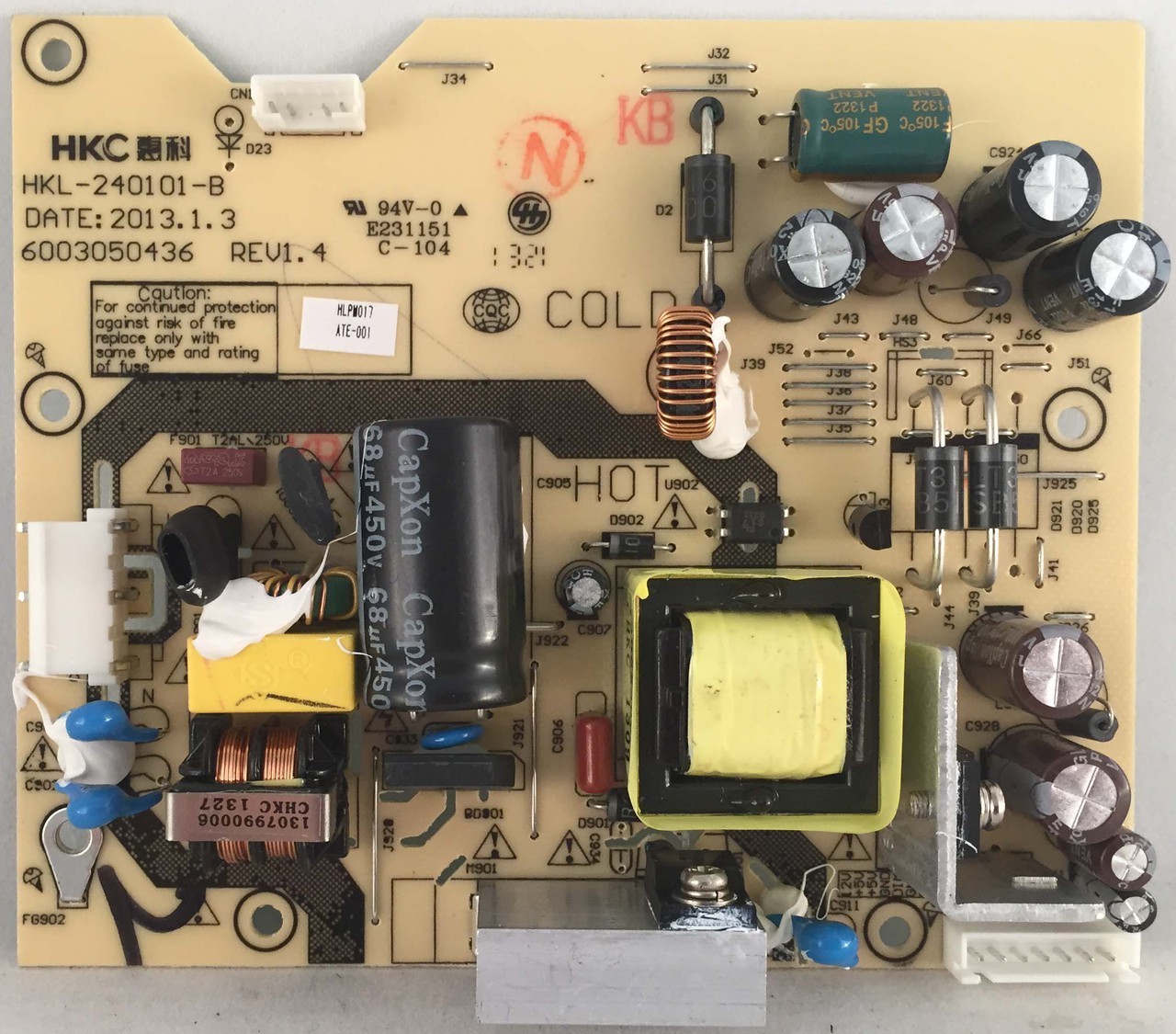

Блок питания HKL-240101
Этот блок питания стоит ещё в 4 телевизорах.
HKL-240101:
Прошивки для Fusion FLTV-24LF31B
- FLTV-24LF31B V1M01, GD25Q32 T.VST59.11, CRC A210BC2B, 2,7 МБ
- FLTV-24LF31B V1M04, 25Q32 T.VST59.11, CRC EBBC412F, 2,6 МБ
- FLTV-24LF31B, GD25Q32 T.VST59.11, CRC A210BC2B, 2,7 МБ
Характеристики Fusion FLTV-24LF31B
LCD, LED, 24", 1920x1080, 1080p Full HD, мощность звука 6 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 24" (61 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 250 кд/м2 |
| Динамическая контрастность | 60000:1 |
| Угол обзора | 170° |
| Время отклика | 6.5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 6 Вт (2х3 Вт) |
| Акустика | два динамика |
Разъёмы
| Входы | AV, SCART, RGB, VGA, HDMI, USB |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Размеры с подставкой | 562x394x160 мм |
| Размеры без подставки | 562x347x74 мм |
| Вес | с подставкой: 2.97 кг; без подставки: 2.37 кг |
| Крепление на стену | есть |
| Потребление от сети | 40 Вт |
Другие модели на шасси T.VST59.11
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Fusion FLTV-24LF31B
LED-телевизоры FUSION, продаваемые в настоящее время на российском рынке, изготавливаются на сборочных предприятиях г. Калининграда и области. Покупательский спрос поддерживается, главным образом, низкой ценой и современным дизайном
Техническое описание
Телевизор FUSION FLTV-24LF31B с ЖК-дисплеем HK236WLEDM-BH56H, размером по диагонали 24" (61 см) формата 16:9. Необходимая яркость свечения экрана 250 кд/м² обеспечивается светодиодной подсветкой LED. Динамическая контрастность 60000:1 достигается специальным контролем работы светодиодов. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Матрица HK236WLEDM-BH56H и программное обеспечение платы main board T.VST59.11 реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 6 Вт (2х3 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, SCART, RGB, VGA, HDMI, USB. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768, 1920x1080.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 40 Вт. Блок питания HKL-240101.
Габаритные размеры: с подставкой 562x394x160 мм, без подставки 562x347x74 мм.
Масса телевизора: с подставкой: 2.97 кг, без подставки: 2.37 кг.
Внимание! Панель HK236WLEDM-BH56H LED-телевизора FUSION FLTV-24LF31B является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям FUSION FLTV-24LF31B
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если FUSION FLTV-24LF31B не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если FUSION FLTV-24LF31B не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если FUSION FLTV-24LF31B завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора FUSION FLTV-24LF31B требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели HK236WLEDM-BH56H. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре FUSION по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
