Erisson 42LES68
LED-телевизор, 42" (107 см), 1920x1080, 2014 года
Состав телевизора 42LES68
| Шасси | 5800-A6M88G-0P10 |
|---|---|
| Main board | 5800-A6M88G-0P10 Ver00.00 |
| Блок питания | 168P-L3L021-W0 |
| Матрица (панель) | LC420DUJ-SGE1 |
| T-CON | 6870C-0469A |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | 555-R4205000-LA 2D01006 & 2D01005 Rev.C |
| Микросхемы main board | CPU: MSD6308, NAND FLASH: TC58NVG1S3HTA00, EEPROM: 24C64, AUDIO: TPA3110D2 |
| ШИМ блока питания | TEA1733 |
| Ключи блока питания | K3673 |
| ШИМ инвертора / драйвера | OZ9967GN |
| Тюнер | CP + SAT |
Уменьшение тока подсветки
Ограничение тока драйвера. OZ9967GN. Общая информация
Чтобы уменьшить ток подсветки, в схемах с ШИМ-регулятором OZ9967GN, нужно увеличить номиналы резисторов датчиков тока, подключенных к входам ISEN1-ISEN6. Это выводы 28, 2, 4, 6, 8, 10 микросхемы.
Типовые неисправности
Возможные проявления дефектов
- ERISSON 42LES68 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
Чаще всего с подобными проявлениями оказывается неисправным основной модуль питания 168P-L3L021-W0.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи (K3673) и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) TEA1733, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Как правило, в этом случае оказывается неисправной подсветка LED-панели.
Причина может обнаружиться в неисправности светодиодов, в нарушении контактных соединений светодиодных планок, либо в обеспечении их питания (LED-драйвере).
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы 5800-A6M88G-0P10 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем NAND FLASH: TC58NVG1S3HTA00, EEPROM: 24C64, AUDIO: TPA3110D2 производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Перед заменой тюнера CP + SAT, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Внимание пользователям! Самостоятельный ремонт телевизора ERISSON 42LES68 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Main board 5800-A6M88G-0P10
Плата 5800-A6M88G-0P10 от производителя Skyworth. Процессор Mstar MSD6308RTE, 32 бит, 1 ядро ARM Cortex-A7, питание ядра 1.15 В. Оперативная память DDR3 внутри процессора. Прошивка хранится в NAND Flash 256MB TC58NVG1S3HTA00 (2Gbit 8). Для этой платы есть ещё 11 прошивок от других моделей.
Внешний вид main board 5800-A6M88G-0P10 показан на рисунке ниже:
Блок питания 168P-L3L021-W0
Этот блок питания стоит ещё в 1 телевизоре.

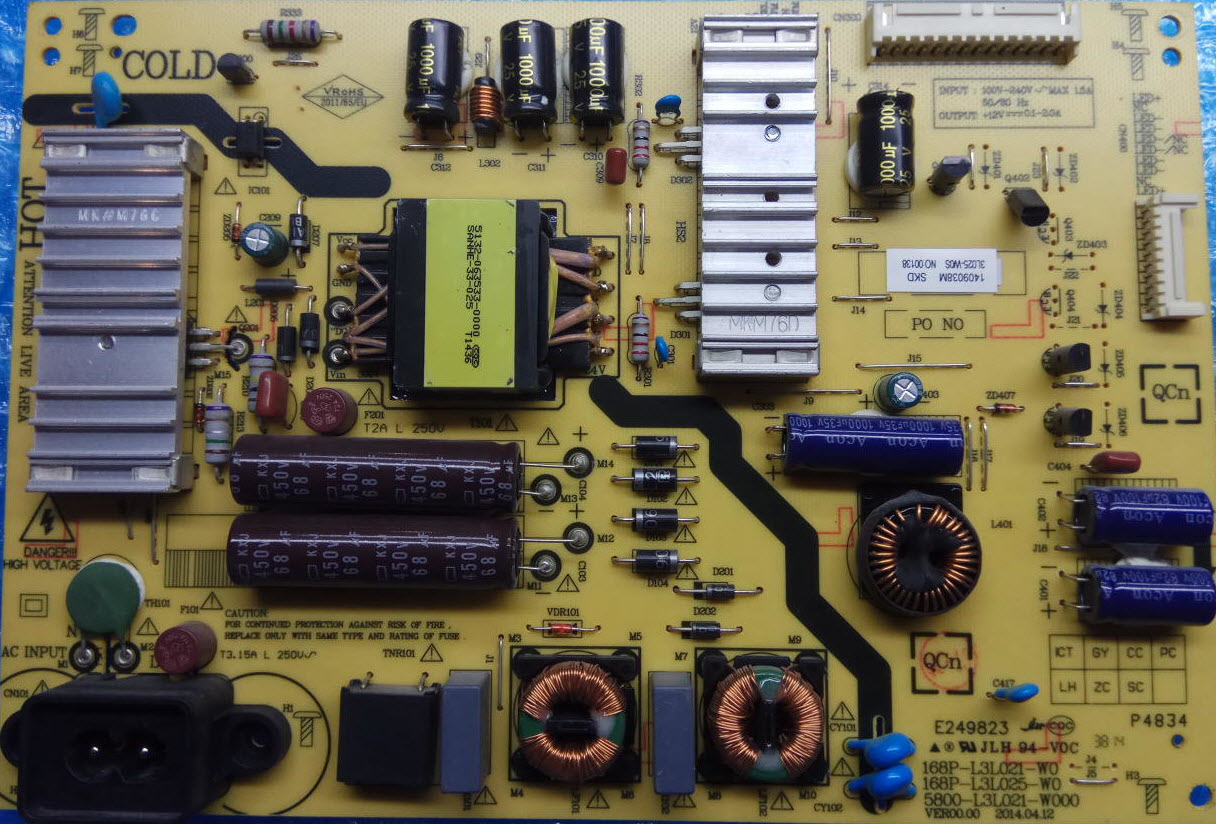

168P-L3L021-W0:
Характеристики Erisson 42LES68
ЖК, 1080p Full HD, диагональ 42" (107 см), HDMI x3, USB x2, DVB-T2, тип подсветки: Edge LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (107 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 230 кд/м2 |
| Контрастность | 5000:1 |
| Угол обзора | 176° |
| Время отклика | 8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | опционально |
|---|---|
| DLNA | есть |
| Форматы мультимедиа | MP3, WMA, MPEG4, MKV, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Слот CI | есть, поддержка CI+ |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2x8 Вт) |
| Акустика | два динамика |
| Объёмный звук | есть |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, VGA, HDMI x3, USB x2 |
|---|---|
| Выходы | AV, оптический |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Вес | 13.2 кг |
| Крепление на стену | есть |
Другие модели на main board 5800-A6M88G-0P10
У моделей на одной плате общие типовые неисправности. Прошивка от другой модели подойдёт, только если совпадает и матрица.
Рекомендации пользователю Erisson 42LES68
LED-телевизоры ERISSON, продаваемые на российском рынке, изготавливаются на предприятиях модульной сборки г. Калининграда и области. Покупательский спрос поддерживается, главным образом, низкой ценой и современным дизайном
Техническое описание
Телевизор ERISSON 42LES68 с ЖК-дисплеем LC420DUJ-SGE1, размером по диагонали 42" (107 см) формата 16:9. Необходимая яркость свечения экрана 230 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 5000:1. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Матрица LC420DUJ-SGE1 и программное обеспечение платы main board 5800-A6M88G-0P10 реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, MKV, JPEG.
Мощность акустической системы звука 16 Вт (2x8 Вт) обеспечивают два динамика. Используется система обработки стереосигнала NICAM и функция объёмного звучания Sound Surround.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, VGA, HDMI x3, USB x2. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
Используется блок питания 168P-L3L021-W0.
Габаритные размеры: 956x602x220 мм.
Масса телевизора: 13.2 кг.
Внимание! Панель LC420DUJ-SGE1 LED-телевизора ERISSON 42LES68 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям ERISSON 42LES68
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если ERISSON 42LES68 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если ERISSON 42LES68 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если ERISSON 42LES68 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора ERISSON 42LES68 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели LC420DUJ-SGE1. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре ERISSON по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
