Erisson 28LEC2000
LED-телевизор, 28" (71 см), 1366x768, 2014 года
Состав телевизора 28LEC2000
| Шасси | LS1B |
|---|---|
| Main board | JUC7.820.00084054 LS1B |
| Блок питания | R-HS055D-1MF XR7.820.247V1.2 |
| Матрица (панель) | M280X13-E1-H |
| T-CON | MT3151A05-3-XC-1 pins30/1COF |
| Микросхемы T-CON | CS11102, 6861AAQ, i1991 |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | L2830HD SVJ280A01 |
| Микросхемы main board | GD32Q64, F40-100GCP, H5TQ1G630FR, RT9108NB, MSB101A |
| ШИМ блока питания | PWM SOT23-6 (SG6848 or LD7535 or OB2273) |
| Ключи блока питания | TF8N65 |
| ШИМ инвертора / драйвера | MP4012 |
| Тюнер | DT21WN-2A-E |
Уменьшение тока подсветки
Ограничение тока драйвера. R-HS055D-1MF. Общая информация
Чтобы уменьшить ток подсветки в телевизорах с блоком питания R-HS055D-1MF, следует удалить один из резисторов R422, R423, R424, R425 датчика тока подсветки. Тогда общее сопротивление датчика возрастёт и ток пропорционально уменьшится.
Документ PDF MP4012 прилагается.
Типовые неисправности
Возможные проявления неисправностей
- Телевизор ERISSON 28LEC2000 не включается и совсем не подаёт никаких признаков работоспособности. Нет реакции на пульт и кнопки управления с передней панели.
В таких случаях неисправным обычно оказывается источник питания XR7.820.247V1.2.
Следует замерить его выходные напряжения и, в случае их отсутствия, проверить исправность силовых ключей (TF8N65) и выпрямительных диодов в преобразователях на предмет вероятного пробоя.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PWM SOT23-6 (SG6848 or LD7535 or OB2273) обычно проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a
- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.
Ремонт или диагностику материнской платы JUC7.820.00084054 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы GD32Q64, F40-100GCP, H5TQ1G630FR, RT9108NB, MSB101A. Неисправности чипов BGA обычно легко выявить методом прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера DT21WN-2A-E и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board JUC7.820.00084054
Плата JUC7.820.00084054 от производителя Changhong Electric. Процессор Mstar MSD308BT, 32 бит, 1 ядро MIPS MIU_A7, питание ядра 1.15 В. Оперативная память H5TQ1G63EFR. Прошивка хранится в 25Q64BSIG. Для этой платы есть ещё 30 прошивок от других моделей.
Внешний вид main board JUC7.820.00084054 LS1B показан на рисунке ниже:
JUC7.820.00084054 может применяться в телевизорах:
BBK 40LEM-3080/FT2C (Panel ECG390AH-LD2 (SN)), BBK 32LEM-3081/T2C (Panel M320X13-E2-H), BBK 32LEM-1003/T2C (Panel M320X13-E4-L HD), DEXP 28A3000 (Panel R-HS055D-1MF), DEXP 50A7000 (Panel C500F13-E3-A), DNS C28DC2000 (Panel M280X13-E1-H), DNS C39DC2000 (Panel M390F13-E1-A), ERISSON 42LEC2000 (Panel M420F13-E1-L (G1)), ERISSON 55LEC2000 (Panel M550F13-E1-A 1080p Full HD), ERISSON 28LEC2000 (Panel M280X13-E1-H), RUBIN RB-32SD8T2C (Panel M320X13-E3-H), TELEFUNKEN TF-LED32S12T2 (Panel M320X12-E9-A(1)).

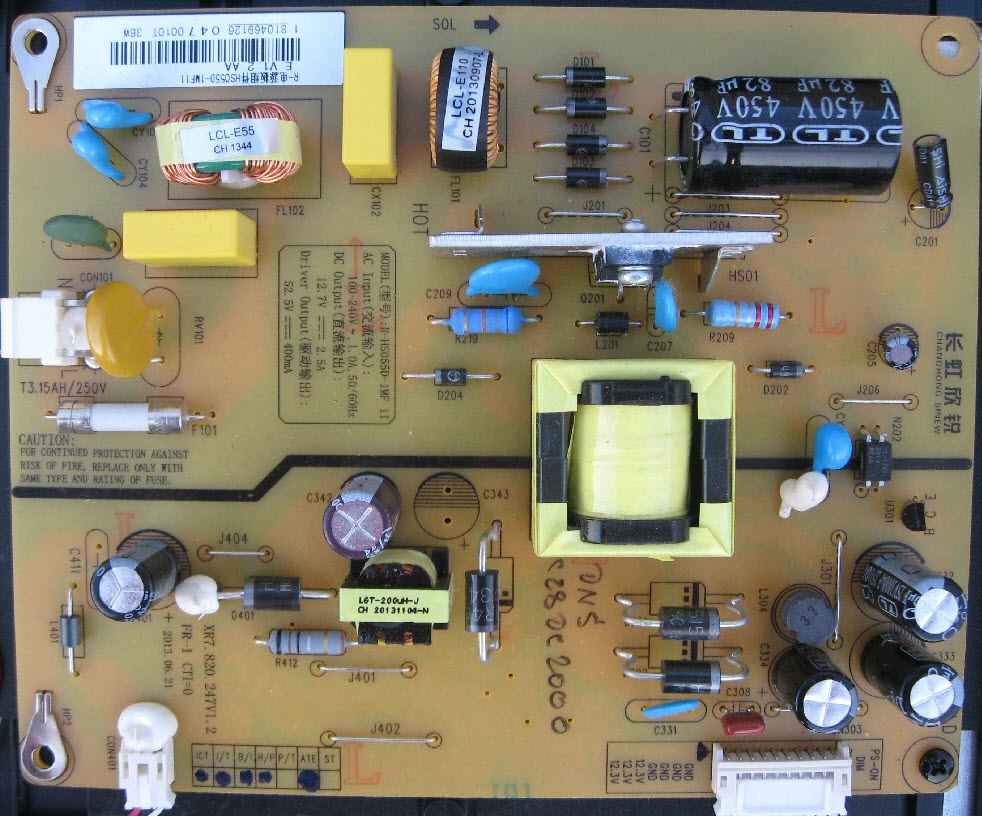

Блок питания R-HS055D-1MF
Этот блок питания стоит ещё в 3 телевизорах.
R-HS055D-1MF:
Прошивки для Erisson 28LEC2000
- 28LEC2000, 25Q64 JUC7.820.00084054, CRC 8034EBB3, 3,3 МБ
Характеристики Erisson 28LEC2000
ЖК, 720p HD, диагональ 28" (71 см), HDMI x2, USB x2, тип подсветки: Edge LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 28" (71 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, WMA, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Акустика | два динамика |
Разъёмы
| Входы | компонентный, VGA, HDMI x2, USB x2 |
|---|---|
| Выходы | AV, коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Крепление на стену | есть |
Другие модели на шасси LS1B
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю Erisson 28LEC2000
LED-телевизоры ERISSON, продаваемые на российском рынке, изготавливаются на предприятиях модульной сборки г. Калининграда и области. Покупательский спрос поддерживается, главным образом, низкой ценой и современным дизайном
Техническое описание
Телевизор ERISSON 28LEC2000 с ЖК-дисплеем M280X13-E1-H, размером по диагонали 28" (71 см) формата 16:9. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Матрица M280X13-E1-H и программное обеспечение платы main board JUC7.820.00084054 реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, JPEG. Стереозвук реализуется двумя встроенными динамиками. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), компонентный, VGA, HDMI x2, USB x2. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768.
Используется блок питания XR7.820.247V1.2.
Габаритные размеры: C подставкой 897x597x230 мм, Без подставки 732x438x58 мм.
Внимание! Панель M280X13-E1-H LED-телевизора ERISSON 28LEC2000 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям ERISSON 28LEC2000
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если ERISSON 28LEC2000 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если ERISSON 28LEC2000 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если ERISSON 28LEC2000 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора ERISSON 28LEC2000 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели M280X13-E1-H. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре ERISSON по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
