Ремонт телевизора DNS K47DS712

Техническое описание и состав телевизора DNS K47DS712, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
DNS K47DS712
Smart TV 3D K47DS712
Диагональ экрана: 47" (119 см)
Формат экрана: 16:9
Разрешение: 1920x1080
LED подсветка: есть, Edge LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Android
Поддержка HD: 1080p Full HD
Яркость: 350 кд/м2
Контрастность: 1200:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: есть
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, аудио x2, компонентный, VGA, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Wi-Fi
Разъём наушников: есть
Вес телевизора: 18.9 кг
Размеры: C подставкой 1067x688x275 мм
Без подставки 1067x631x55 мм
DNS K47DS712

DNS LED
Model: K47DS712

Chassis/Version: KDL47XS712AN-LCD-KD3

Panel: K470B1LED3

T-CON: LC470DUE-SFR1 6870C-0444A

LED driver (backlight): 35017884

PWM LED driver: iW7018-0, AP3041M-G1

MOSFET LED driver: MBR20150CT, FDD86252

Power Supply (PSU): KPS-L110C3 (-01) 34008454

PWM Power: FSL206MR, FAN7930, LM358L

MOSFET Power: UK3568L

MainBoard: 35017328 KDL47XS712AN-LCD-KD3

IC MainBoard: THGBM5G5A1JBAIR, SPI Flash: 25Q16BV, GL852GC, MSH9010-LF

Тuner: NXP18273

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- DNS K47DS712 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания KPS-L110C3. Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи (UK3568L) и выпрямительные диоды на предмет вероятного КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) FSL206MR, FAN7930, LM358L, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Неисправность в большинсте таких случаев обнаруживается в узлах и элементах подсветки LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.

- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы 35017328 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем THGBM5G5A1JBAIR, 25Q16BV, GL852GC, MSH9010-LF производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.

Неисправность тюнера NXP18273 устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.

Внимание! Пользователям и владельцам телевизоров K47DS712, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.


Прошивка на DNS K47DS712 от участников сибирского форума:

Download прошивка DNS K47DS712 35017328 K470B1LED3 25Q16 CRC: 1268BA5B 16 Mbit (Pack 0.53MB)

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 35017328 показан на рисунке ниже:

35017328

35017328 может применяться в телевизорах:

DNS K42DS712 (Panel KPL-420B1LED4K), DNS K47DS712 DNSK47DS712 (Panel K470B1LED3).

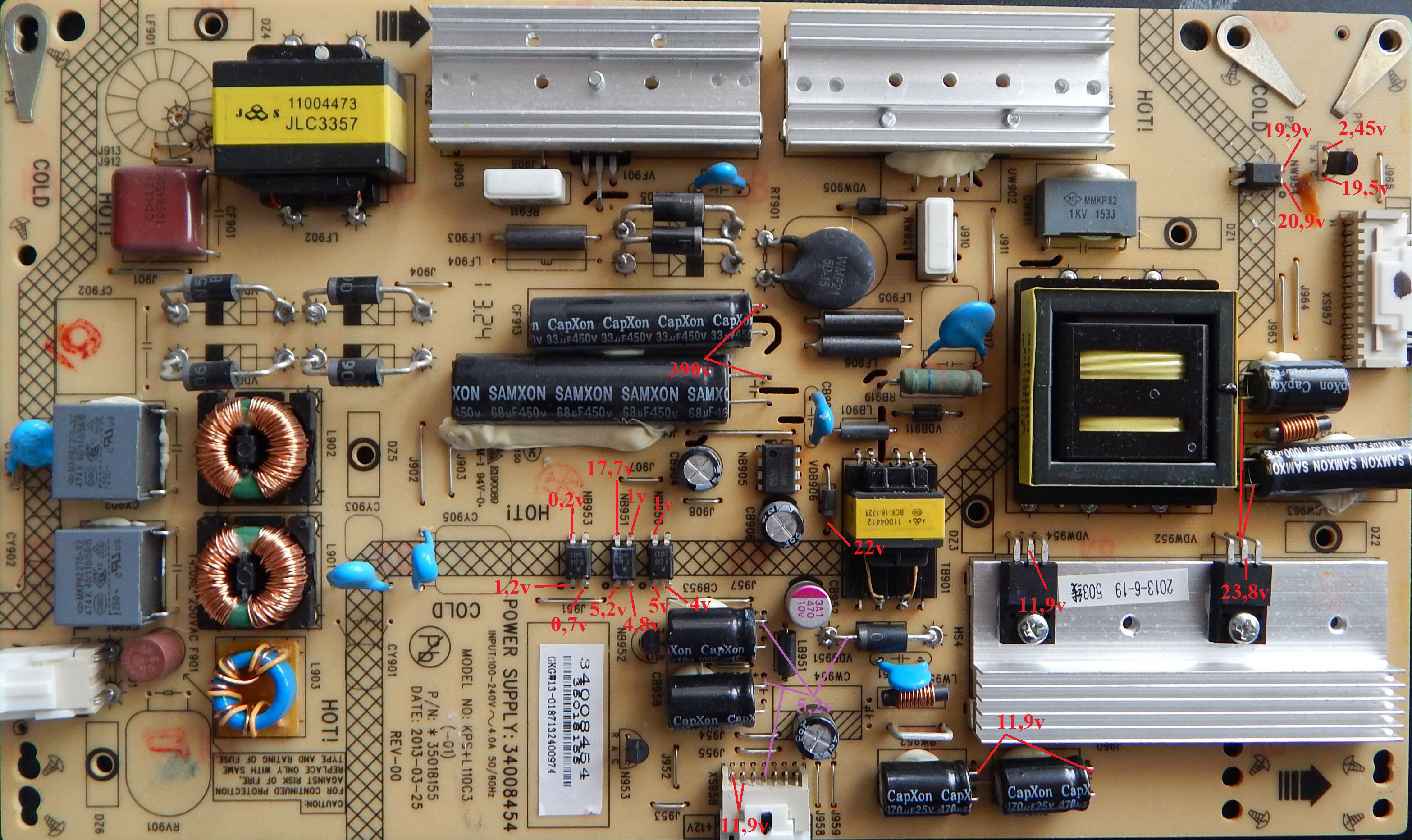

Внешний вид блока питания

Основные особенности устройства DNS K47DS712:

Установлена матрица (LED-панель) K470B1LED3.
В управлении матрицей используется Тайминг-Контроллер (T-CON) LC470DUE-SFR1.
Для питания светодиодов подсветки применяется LED-драйвер 35017884, управляется ШИМ-контроллером iW7018-0, AP3041M-G1. В качестве силовых элементов LED-драйвера применяются ключи типа MBR20150CT, FDD86252.
Формирование необходимых питающих напряжений для всех узлов телевизора DNS K47DS712 осуществляет модуль питания KPS-L110C3, либо его аналоги c использованием микросхем FSL206MR, FAN7930, LM358L и силовых ключей типа UK3568L.
MainBoard - основная плата (материнская плата) представляет собой модуль 35017328, с применением микросхем THGBM5G5A1JBAIR, SPI Flash: 25Q16BV, GL852GC, MSH9010-LF и других.
Тюнер NXP18273 обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
