DNS E16A20
LED-телевизор, 16" (41 см), 1366x768, 2012 года
Состав телевизора E16A20
| Шасси | CV59L-C |
|---|---|
| Main board | CV59L-C // T.VST29.A2B 12313 |
| Блок питания | PS30IBCAK2000E Adapter 12V 2A |
| Матрица (панель) | TL156WH4 (TL)(N2) // N156BGE-L21 Rev.C1 // N156BGE-L11 // LP156WH4 // LP156WA4 |
| T-CON | N156B6-L0A-X+C pins30/3COF |
| Микросхемы T-CON | MST73960-LF |
| Инвертор / LED-драйвер | integrated into T-CON |
| Планки подсветки | 6091L-2301A |
| Микросхемы main board | Cpu: TSUMV59XE-Z1, Spi Flash: 25Q32, Audio: YD1517 |
| ШИМ блока питания | PWM |
Типовые неисправности
В случае, когда E16A20 не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятно в данном случае неисправен модуль питания Adapter 12V 2A.
После проверки сетевого предохранителя и силовых элементов первичной цепи БП, следует так же проверить отсутствие короткого замыкания в нагрузках вторичных выпрямителей.
Ключи Mos-Fet, используемые в импульсных источниках питания (ИИП), крайне редко выходят из строя без причин, которые необходимо искать, проверяя другие элементы схемы. Часто пробой вызван неисправностями электролитических конденсаторов или полупроводниковых элементов в первичной цепи, либо обрывом резисторов в цепях стабилизации. Микросхема ШИМ-контроллера PWM так же может быть причиной пробоя силового ключа преобразователя.
В тех случаях, когда у телевизора DNS E16A20 пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности LED драйвера (преобразователя для питания светодиодов подсветки панели N156BGE-L21 Rev.C1). При включении телевизора, изображение может ненадолго появиться и исчезнуть. Необходимо учитывать, что с такими проявлениями выходят из строя и сами светодиоды.
Неисправность в цепях подсветки часто возникает по причине обрыва в цепи питания линеек светодиодов. Требуется разборка панели и проверка самих светодиодов, паек их выводов, а так же надёжность соединений в разъёмах и паек выводов разъёмов.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона. В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.
При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).
В некоторых случаях требуют проверки или замены (если это необходимо) элементы платы MB (SSB) - Cpu: TSUMV59XE-Z1, Spi Flash: 25Q32, Audio: YD1517. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.
Внимание владельцам! Попытки самостоятельного ремонта телевизора DNS E16A20 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Main board
Плата CV59L-C от производителя Cultraview Technology. Процессор Mstar TSUMV59XE QFP-100, 32 бит, 1 ядро Macaw12 OpenRISC 1000, питание ядра 1.2 В. Оперативная память DDR1/DDR2 внутри процессора. Прошивка хранится в SPI Flash 32Mbit 4MB 25Q32. Для этой платы есть ещё 12 прошивок от других моделей.
Плата T.VST29.A2B от производителя CVTE Dream-Future. Процессор Mstar TSUMV59XU QFP-100, 32 бит, 1 ядро Macaw12 OpenRISC 1000, питание ядра 1.2 В. Оперативная память DDR1/DDR2 внутри процессора. Прошивка хранится в SPI Flash 32Mbit 4MB 25Q32. Для этой платы есть ещё 18 прошивок от других моделей.
Внешний вид main board CV59L-C показан на рисунке ниже:
В составе main board CV59L-C применяется многофункциональный микропроцессор типа TSUMV59 со встроенным скалером и внешним ПЗУ SPI Flash типа 25Q32 (4Mb).
Ремонт материнской платы целесообразно начинать с проверки преобразователей напряжения +5V и питания ядра процессора +1.2V, а так же линейных стабилизаторов напряжения +3.3V и питания встроенной оперативной памяти DDRAM процессора 1.8V.
В случае исправной подсветки дисплея и отсутствии изображения, необходимо проверить питание панели (в зависимости от типа, +5V или +12V), которое можно измерить непосредственно на разъёме LVDS. Если при наличии всех питающих напряжений, телевизор не выходит в рабочий режим, не реагирует на Пульт ДУ и кнопки управления, следует обновить программное обеспечение SPI Flash.
CV59L-C может применяться в телевизорах:
DNS E16A20 (Panel TL156WH4 (TL)(N2)), DNS E19A11 (Panel CX185LEDM (M185BGE-P02)), ELENBERG LE236N59W (Panel HM236WU-100), TELEFUNKEN TF-LED19S2 (Panel A185CD1B1E-2-A).
Блок питания

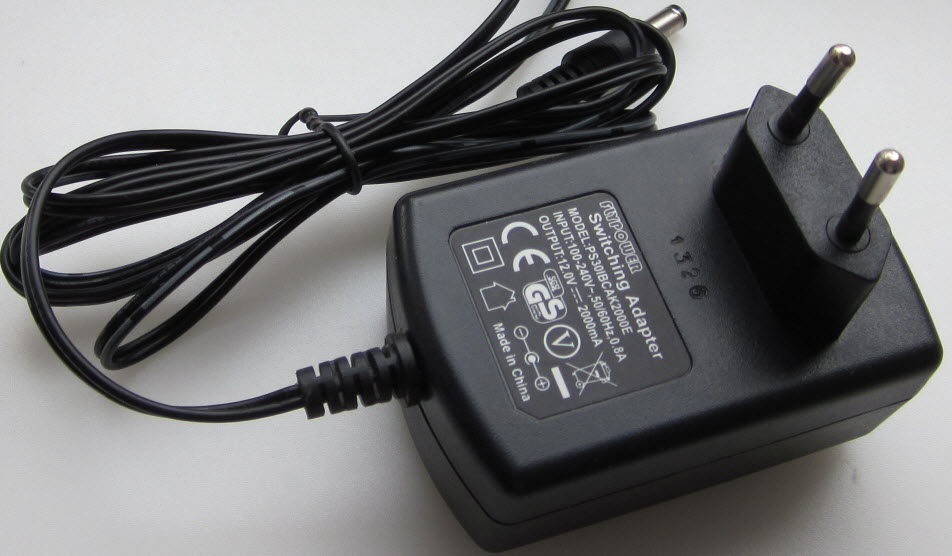

PS30IBCAK2000E:
Схемы и сервис-мануалы
Прошивки для DNS E16A20
- E16A20, 25Q32 T.VST29.A2B 12313, CRC 6896C9DE, 2,7 МБ
- E16A20, 25Q32B CV59L-C, CRC D7E24F6E, 2,4 МБ
- E16A20, 25Q32 T.VST29.A2B 12313, CRC 1F68A2CB, 4,0 МБ
- E16A20, W25Q32 CV59L-C, CRC 42692DB2, 2,4 МБ
- E16A20, 25Q32 CV59L-C, CRC 725ABB49, 2,4 МБ
- E16A20, W25Q32 CV59L-C, CRC 42692DB2, 2,4 МБ
Характеристики DNS E16A20
LCD, LED, 16", 1366x768, 720p HD, мощность звука 10 Вт
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 16" (41 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 250 кд/м2 |
| Контрастность | 1100:1 |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Встроенная память | 4 Гб |
|---|---|
| Wi-Fi | нет |
| Форматы мультимедиа | MP3, WMA, MPEG4, DivX, MKV, JPEG |
| TimeShift | есть |
| Запись программ | на USB-накопитель |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2x5 Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, SCART, VGA, HDMI, USB |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Вес | 1.7 кг |
| Крепление на стену | есть |
| Потребление от сети | 24 Вт |
Другие модели на шасси CV59L-C
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю DNS E16A20
Современные LED-телевизоры DNS, реализованные на российском рынке, изготовлены в Китае и на калининградских предприятиях крупноузловой сборки.
Необходимый покупательский спрос обеспечен весьма доступной ценой, современным дизайном и относительно неплохим качеством изображения.
Техническое описание
Телевизор DNS E16A20 с ЖК-дисплеем TL156WH4, размером по диагонали 16" (41 см) формата 16:9. Необходимая яркость свечения экрана 250 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность - отношение максимальной яркости к минимальной составляет 1100:1. В данной модели используется панель с торцевым расположением светодиодов подсветки - Edge LED.
Матрица TL156WH4 и программное обеспечение платы main board CV59L-C реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал декодируется в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p. Поддерживаемые форматы файлов мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG.
Мощность акустической системы звука 10 Вт (2x5 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, SCART, VGA, HDMI, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1360x768.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 24 Вт. Блок питания внешний PS30IBCAK2000E Adapter 12V 2A.
Габаритные размеры: 414x310x40 мм.
Масса телевизора: 1.7 кг.
Внимание! Панель TL156WH4 (TL)(N2) LED-телевизора DNS E16A20 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям DNS E16A20
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если DNS E16A20 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если DNS E16A20 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если DNS E16A20 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора DNS E16A20 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели TL156WH4 (TL)(N2). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре DNS по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
