Ремонт телевизора DIGMA DM-LED50UBB41
DIGMA LED
Model: DM-LED50UBB41
Chassis/Version: MB-M9602-W-DL-0255
Panel: PT500GT04-1 VER1.1
LED backlight: JL.D50081330-002JS-M_V02 4X8
T-CON: TC-U-A-0070; KV7636-VPP
LED driver (backlight): integrated into PSU
PWM LED driver: DC-DC SO-8
MOSFET LED driver: TO-252
Power Supply (PSU): CH1130D-1MF 600B
PWM Power: PFC & DC-DC
MOSFET Power: TO-220
MainBoard: MB-M9602-W-DL-0255
IC MainBoard: CPU: MT9602KAATIB, eMMC: KLM8G1GETF-B041
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- DIGMA DM-LED50UBB41 не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.
Неисправность в подобных случаях следует начинать искать в цепях источника питания CH1130D-1MF.
Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220) преобразователей и выпрямительных диодов на вероятность КЗ.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PFC & DC-DC, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели.
Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов JL.D50081330-002JS-M_V02 4X8.
Выявить обрыв в линейке светодиодов без разборки панели простым мультиметром невозможно. Светодиоды соединены последовательно и, чтобы открыть их переходы, потребуется напряжение в несколько десятков вольт. В идеале для таких целей подойдёт источник тока с максимальным напряжением до 200 вольт.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы MB-M9602-W-DL-0255 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов - CPU: MT9602KAATIB, eMMC: KLM8G1GETF-B041 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
При подозрении на неисправность тюнера DVBT/T2/C & SAT, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Внимание! Пользователям и владельцам телевизоров DIGMA DM-LED50UBB41, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежании негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Реализация 4K UHD:
|
Дополнительно по ремонту MainBoard
Плата MB-M9602-W-DL-0255 от производителя China.
Процессор MT9602 от MediaTek.
64-bit SoC MediaTek MT9602 имеет 4 ядра ARM Cortex-A53@1.5GHz и графический процессор GPU Mali-G52 2EE MC1.
Напряжение питания ядер процессора CPU 1.0V.
Оперативная память встроена в SoC DDR3 48b 2GB.
Прошивка хранится в микросхеме eMMC 8/16 GB, например KLM8G1GETF/KLMAG1JETD.

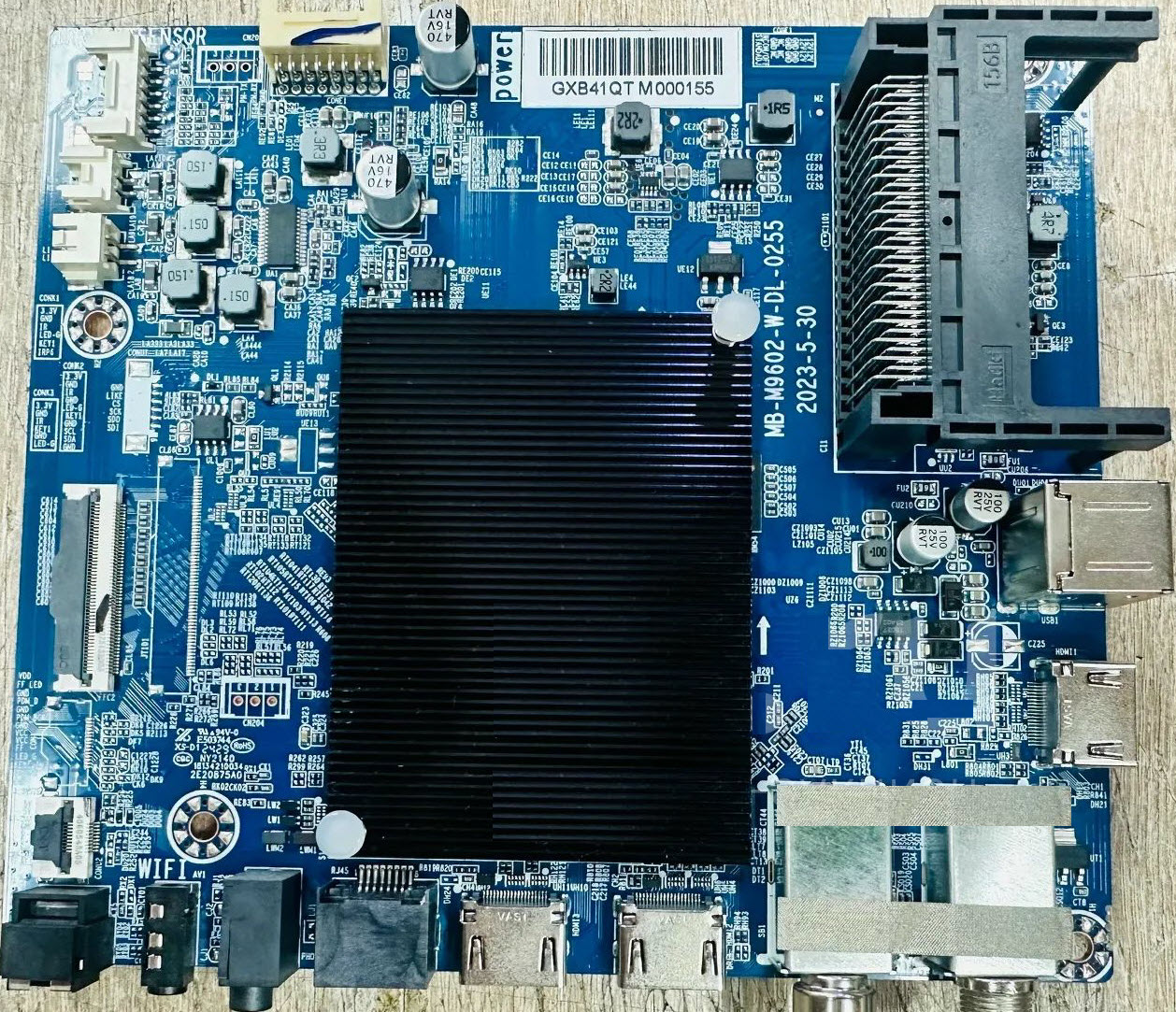

Внешний вид MainBoard MB-M9602-W-DL-0255 показан на рисунке ниже:

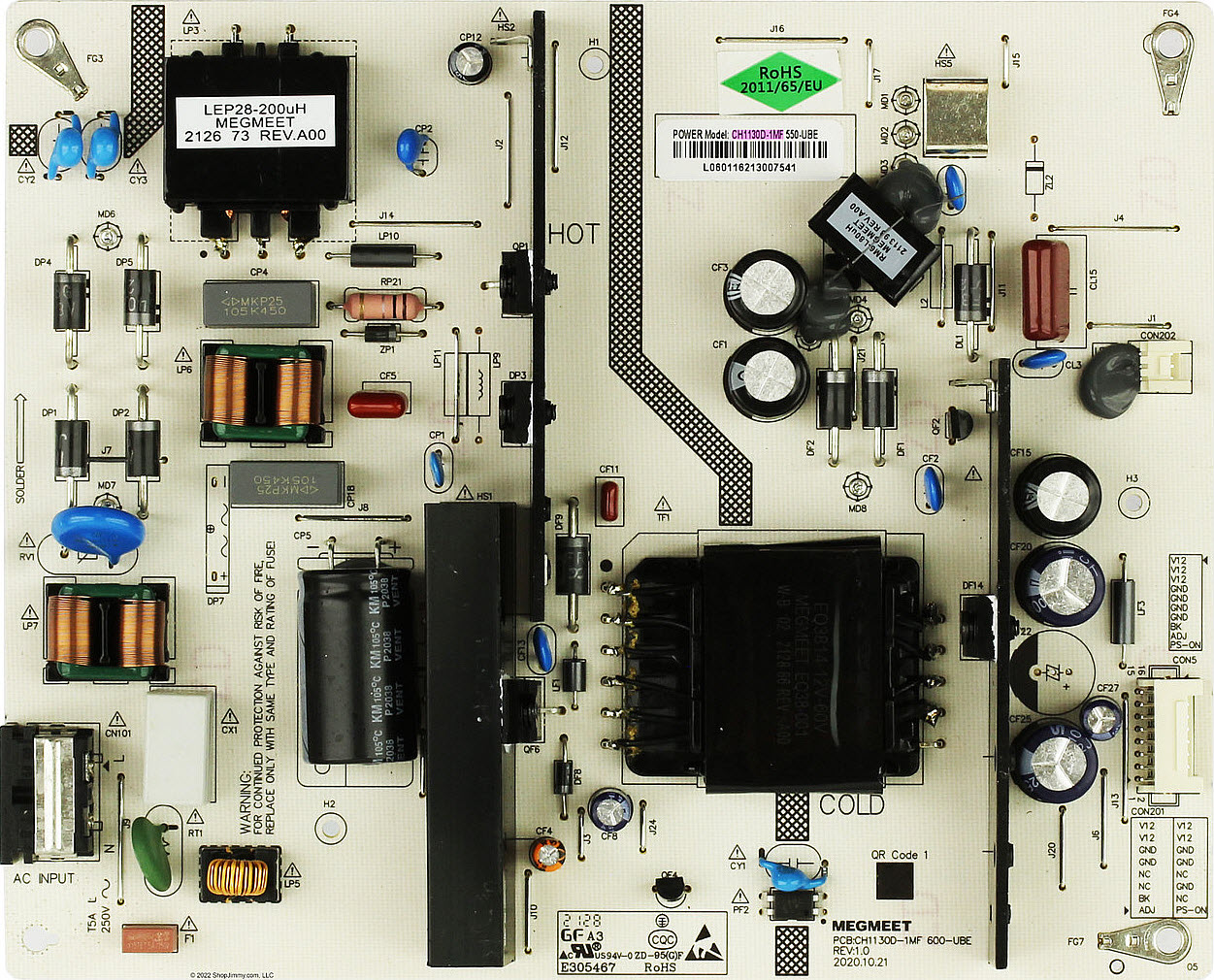

Внешний вид блока питания
Основные особенности устройства DIGMA DM-LED50UBB41:
Установлена матрица (LED-панель) PT500GT04-1 VER1.1.
В управлении матрицей используется Тайминг-Контроллер (T-CON) TC-U-A-0070;.
Для питания светодиодов подсветки JL.D50081330-002JS-M_V02 применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером DC-DC SO-8. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора DIGMA DM-LED50UBB41 осуществляет модуль питания CH1130D-1MF, либо его аналоги c использованием микросхем PFC & DC-DC и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль MB-M9602-W-DL-0255, с применением микросхем CPU: MT9602KAATIB, eMMC: KLM8G1GETF-B041 и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
PT500GT04-1
Начало производства: 2022
Brand: HKC
Model: PT500GT04-1
Diagonal Size: 50"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 3840(RGB)×2160, UHD 89PPI
Active Area: 1095.84(W)×616.41(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Panel Weight: 2.01.Kgs
Luminance: 0 cd/m²
Contrast: 5000 : 1 (Typ.)
Work Mode: FSA, Normally Black, Transmissive
Driver IC: list Built-in COF 12 source chips
Signal Type: V-by-One 8 lane , 51 pins Connector
Backlight: No B/L
Voltage: 12.0V (Typ.)
