DEXP LED
Model: U65D9000H
Chassis/Version: RSAG7.820.7921
Panel: HD650S1U51-TA
LED backlight: JL.D65061330-003FS-M_V02
T-CON: RSAG7.820.7932/ROH
LED driver (backlight): integrated into PSU
PWM LED driver: HOZ1GN SOP-16
MOSFET LED driver: AOD3N50 500V 2.8A 57W
Power Supply (PSU): RSAG7.820.7911/ROH HLL-5465WC
PWM Power: IDP2303 (LLC + PFC)
MOSFET Power: CS830FA9RD (LLC), CS10N60FA9HD (PFC)
MainBoard: RSAG7.820.7921/ROH
IC MainBoard: CPU: MSD6586PGE, eMMC: THGBMNG5D1LBAIL
Тuner: SCTS2-85 116H-FJ2/4 DVBT/T2 & SAT
- DEXP U65D9000H не включается, на кнопки и пульт не реагирует, индикаторы на передней панели не светят и не мигают.
Часто в таких случаях неисправным оказывается модуль питания RSAG7.820.7911.
Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (CS830FA9RD (LLC), CS10N60FA9HD (PFC)) и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) IDP2303 (LLC + PFC), если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Обычно причина неисправности находится в обрыве светодиодов, либо в разъёмах светодиодных планок JL.D65061330-003FS-M_V02, но иногда неисправным оказывается и LED-драйвер.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока. Вскрыв панель, можно проверить отдельно каждый светодиод. Обычно китайские мультиметры слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы RSAG7.820.7921 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов - CPU: MSD6586PGE, eMMC: THGBMNG5D1LBAIL. Неисправные компоненты следует заменить.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DVBT/T2 & SAT. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Внимание пользователям! Самостоятельный ремонт телевизора DEXP U65D9000H без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
Схема блока питания RSAG7.820.7911 Power supply. Ток подсветки. RSAG7.820.7911, HOZ1GN SOP-16. Общая информацияВ схемотехнике LED-драйвера блока питания RSAG7.820.7911 применены два прямоходовых преобразователя, следовательно, весь ток светодиодов проходит через силовые ключи преобразователей. Тогда резисторы в истоке ключей и на входах микросхемы ISENSE можно использовать, как датчики тока подсветки. Схема блока питания и LED-драйвера прилагается. Чтобы уменьшить ток подсветки, можно в каждом канале удалить по одному из резисторов, соединённых параллельно в датчиках тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов в датчиках. Посчитать общее сопротивление резисторов при их параллельном соединении можно здесь - Резисторы параллельно. Калькулятор. |
Внешний вид MainBoard RSAG7.820.7921 показан на рисунке ниже:

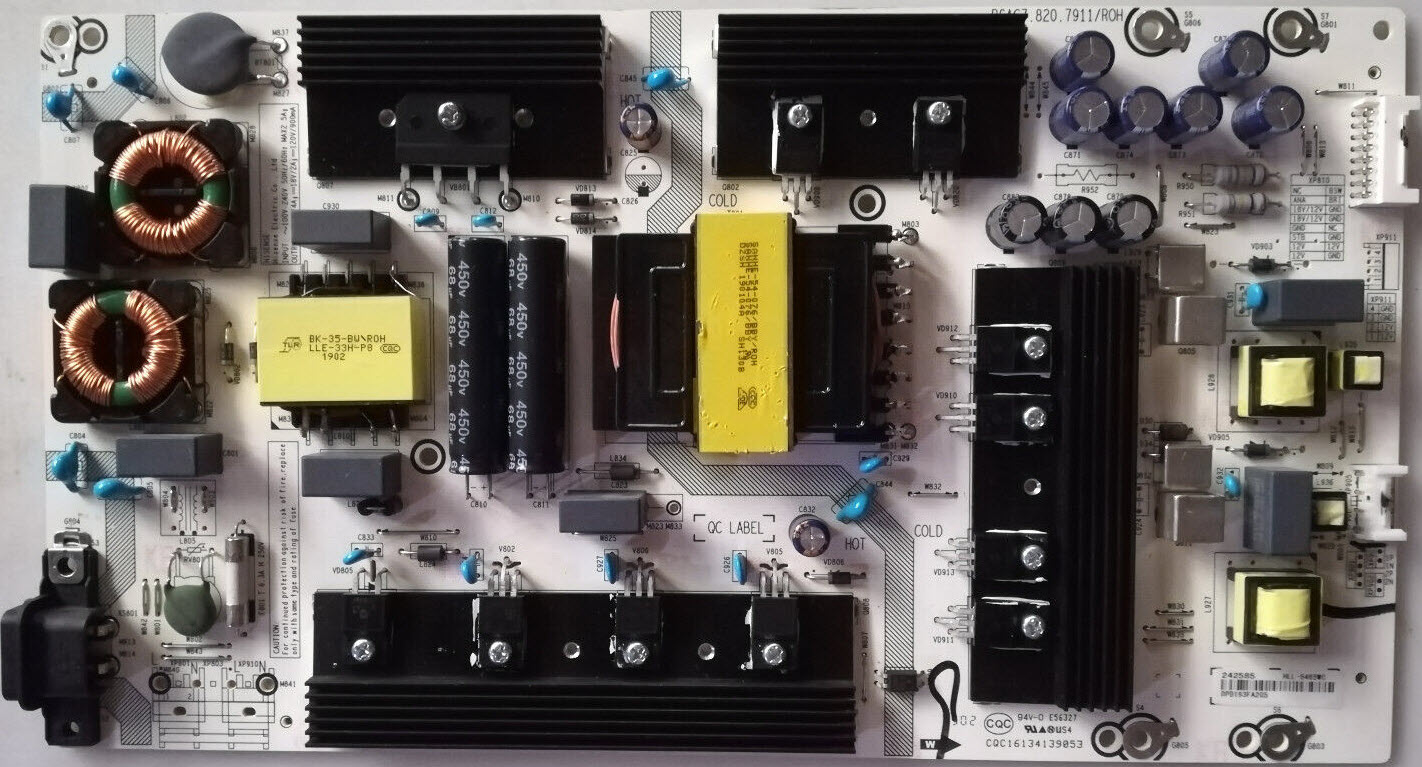

Внешний вид блока питания
Основные особенности устройства DEXP U65D9000H:
Установлена матрица (LED-панель) HD650S1U51-TA.
В управлении матрицей используется Тайминг-Контроллер (T-CON) RSAG7.820.7932.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером HOZ1GN SOP-16. В качестве силовых элементов LED-драйвера применяются ключи типа AOD3N50 500V 2.8A 57W.
Формирование необходимых питающих напряжений для всех узлов телевизора DEXP U65D9000H осуществляет модуль питания RSAG7.820.7911, либо его аналоги c использованием микросхем IDP2303 (LLC + PFC) и силовых ключей типа CS830FA9RD (LLC), CS10N60FA9HD (PFC).
MainBoard - основная плата (материнская плата) представляет собой модуль RSAG7.820.7921, с применением микросхем CPU: MSD6586PGE, eMMC: THGBMNG5D1LBAIL и других.
Тюнер SCTS2-85 116H-FJ2/4 DVBT/T2 & SAT обеспечивает приём телевизионных программ и настройку на каналы.
