Ремонт телевизора DEXP U49D9000H

Техническое описание и состав телевизора DEXP U49D9000H, тип панели и применяемые модули. Состав модулей.
Состав
Характеристики
DEXP U49D9000H
LCD TV LED Smart UHD U49D9000H | Год выпуска: 2018
Диагональ экрана: 49" (124 см)
Формат экрана: 16:9
Разрешение: 3840x2160
Частота обновления: 60 Гц
Тип ЖК-панели: HD490N3U82S4GM
LED подсветка: есть, Direct LED
Smart: есть. Поддержка Wi-Fi - есть
Операционная система: Opera TV
Поддержка HD: 4K UHD, HDR
Яркость: 250 кд/м2
Контрастность: 4000:1
Угол обзора: 178°
Прогрессивная развёртка: есть
Цифровой тюнер: DVB-T, DVB-T2, DVB-S, DVB-S2
Телетекст: есть
Мультимедиа: MP3, WMA, MKV, JPEG
Звук стерео: есть
Мощность звука: 16 Вт (2х8 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, HDMI x3, MHL, USB x2, Ethernet (RJ-45), Wi-Fi, Miracast
Разъём наушников: есть
Вес телевизора: с подставкой: 13.5 кг
без подставки: 13 кг
Размеры: с подставкой 1110x711x280 мм
без подставки 1110x649x81 мм
Потребление от сети: 130 Вт
DEXP U49D9000H

DEXP LED
Model: U49D9000H

Chassis/Version: RSAG7.820.7412

Panel: HD490N3U82 S4/GM // HD426N3U51

LED backlight: S_2017CHI426_FL30_08_SE_REV1.0_LM41-00449A

T-CON: ST4851D03-2-C-2

LED driver (backlight): integrated into PSU

PWM LED driver: HOZ1GN

MOSFET LED driver: 5N50

Power Supply (PSU): RSAG7.820.7299

PWM Power: IDP2301 (PFC & DC)

MOSFET Power: CS12N60 (PFC), 8N50 (DC)

MainBoard: RSAG7.820.7412 / ROH

IC MainBoard: CPU: MT5658EDEJ, eMMC: KLM8G1GEME-B041_N56

Тuner: DVBT/T2 & SAT SCTS2-85/116H-FJ2 / ROH

Общие рекомендации по ремонту TV LCD LED

Возможные неисправности

- Телевизор DEXP U49D9000H не включается совсем. Контрольные лампочки не светят и не мигают. Телевизор на ПДУ и кнопки панели управления не реагирует.

В таких случаях неисправность следует искать в первую очередь в модуле питания RSAG7.820.7299. Следует замерить его выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (CS12N60 (PFC), 8N50 (DC)) преобразователей и выпрямительных диодов на вероятность КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) IDP2301 (PFC & DC), если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.

Как правило, в таких случаях отсутствует подсветка дисплея. Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
Для проверки светодиодных планок, чтобы открыть все переходы светодиодов, необходимо несколько десятков вольт или более, лучше всего для таких целей использовать источник тока. Обрыв нескольких PN-переходов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно. В таких случаях необходимо вскрыть панель и проверять каждый светодиод. Если ваш мультиметр не может открыть переходы LED-а в прямом смещении, иногда можно обнаружить наличие PN-перехода защитного стабилитрона, подключив щупы в обратном направлении. Если стабилитрон оборван или пробит в К/З, тогда LED неисправен и требует замены.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы RSAG7.820.7412 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты CPU: MT5658EDEJ, eMMC: KLM8G1GEME-B041_N56. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора DEXP U49D9000H без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Download Прошивка EEPROM для DEXP U49D9000H RSAG7.820.7412 HD490N3U82 S4/GM любезно предоставлена участниками форума по ремонту ТВ.

Схема блока питания RSAG7.820.7299 RSAG7.820.6666 Power supply.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard RSAG7.820.7412 показан на рисунке ниже:

RSAG7.820.7412

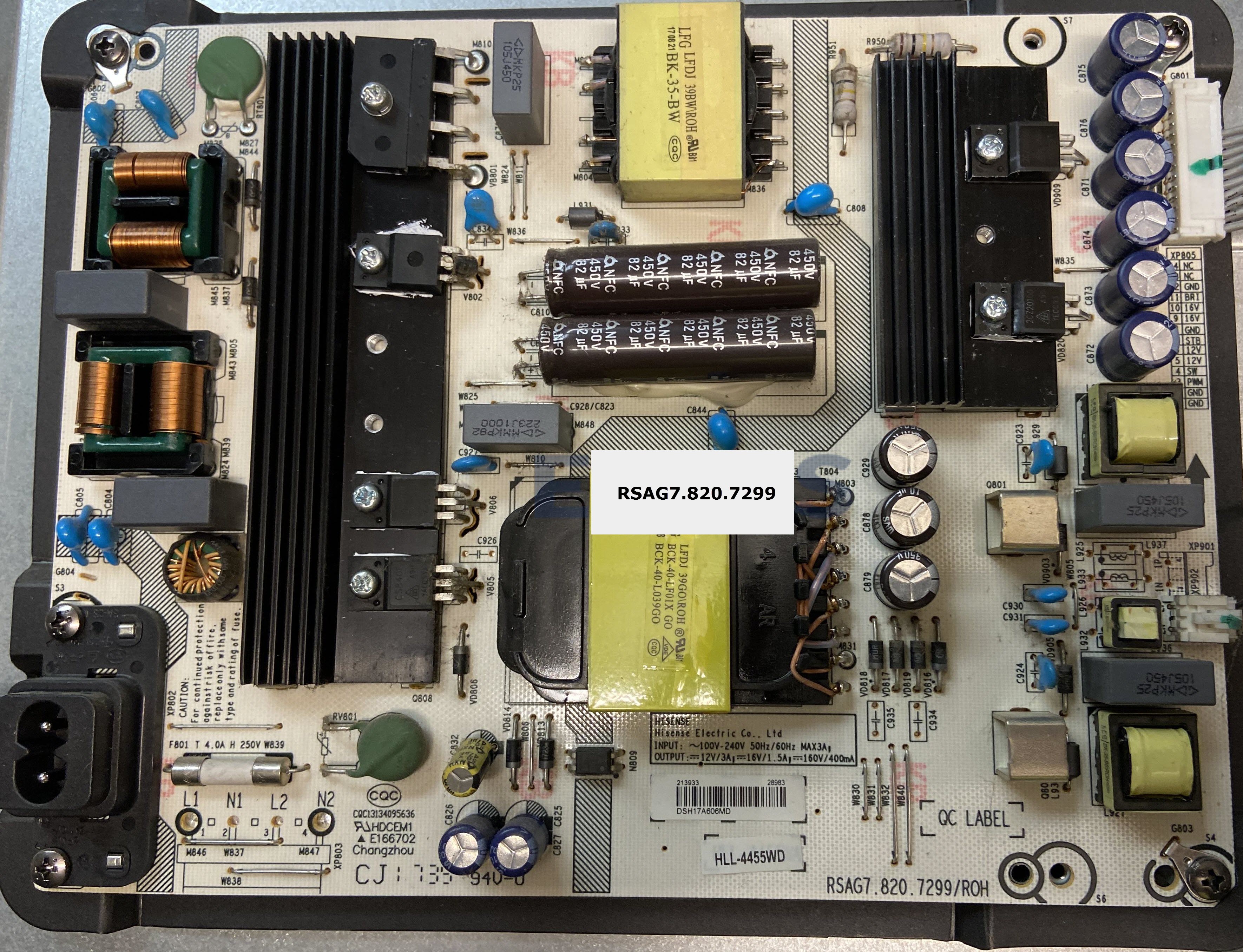

Внешний вид блока питания

Основные особенности устройства DEXP U49D9000H:

Установлена матрица (LED-панель) HD490N3U82 S4/GM или HD426N3U51.
В управлении матрицей используется Тайминг-Контроллер (T-CON) ST4851D03-2-C-2.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером HOZ1GN. В качестве силовых элементов LED-драйвера применяются ключи типа 5N50.
Формирование необходимых питающих напряжений для всех узлов телевизора DEXP U49D9000H осуществляет модуль питания RSAG7.820.7299, либо его аналоги c использованием микросхем IDP2301 (PFC & DC) и силовых ключей типа CS12N60 (PFC), 8N50 (DC).
MainBoard - основная плата (материнская плата) представляет собой модуль RSAG7.820.7412, с применением микросхем CPU: MT5658EDEJ, eMMC: KLM8G1GEME-B041_N56 и других.
Тюнер DVBT/T2 & SAT SCTS2-85/116H-FJ2 / ROH обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте info@tel-spb.ru, присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
