Ремонт телевизора DEXP Q431
| Диагональ экрана: | 43" |
| Формат экрана: | 16:9 |
| Разрешение: | 4K UltraHD, 3840x2160 |
| Частота обновления: | 60 Гц |
| Тип ЖК-панели: | VA |
| LED подсветка: | Direct LED |
| Smart: | Android TV, Wi-Fi 1 (802.11b), 2 (802.11a), 3 (802.11g), 4 (802.11n), 5 (802.11ac). Поддержка Wi-Fi - встроенный |
| Поддержка HD: | Ultra HD (4K) 2160p |
| Яркость: | 330 Кд/м2 |
| Контрастность: | 5000 |
| Угол обзора: | 178° / 178° |
| Цифровой тюнер: | DVB-C, DVB-S2, DVB-T, DVB-T2 |
| Телетекст: | есть |
| Мультимедиа: | 3GP, AV1, AVI, DAT, FLV, H.263, H.264, H.265, HEVC, MKV, MOV, MP4, MPEG, MPEG-1, MPEG-2, MPEG-4, MPG, TP, TRP, TS, VC1, VOB, VP8, VP9 |
| Мощность звука: | 24 Вт |
| Разъём наушников: | есть |
| Потребление от сети: | 140 Вт |
DEXP LED
Model: Q431
Chassis/Version: MB-M9612-W-DS-0145
Panel: V430DJ1-Q01 REV.D2 / CX430DLEDM
LED backlight: JL.D430A1330-002FS-M_V01
T-CON: B002HWJ00
LED driver (backlight): PS-03Q-A-0002 12V
PWM LED driver: PWM SOT23-6
MOSFET LED driver: TO-252
Power Supply (PSU): JUM7.820.1220 V1.1
PWM Power: PFC & DC-DC
MOSFET Power: TO-220
MainBoard: MB-M9612-W-DS-0145
IC MainBoard: CPU: MT9612IAATDC, eMMC: THGAMVG7T13BAIL
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные проявления неисправностей
- Телевизор DEXP Q431 не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.
С подобными проявлениями обычно выходит из строя модуль питания JUM7.820.1220.
Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей (TO-220) преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) PFC & DC-DC, если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов JL.D430A1330-002FS-M_V01.
Проверить линейки светодиодов на обрыв или КЗ без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте - источник тока.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы MB-M9612-W-DS-0145 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем CPU: MT9612IAATDC, eMMC: THGAMVG7T13BAIL производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера DVBT/T2/C & SAT и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Внимание владельцам телевизоров! Попытки самостоятельного ремонта DEXP Q431 не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Дополнительно по ремонту MainBoard
Плата MB-M9612-W-DS-0145 от производителя China.
Процессор MT9612 от MediaTek.
64-bit SoC MediaTek MT9612 имеет 4 ядра ARM Cortex-A53@1.5GHz и графический процессор GPU Mali-G52 2EE MC1.
Напряжение питания ядер процессора CPU 1.0V.
Оперативная память встроена в SoC DDR3 48b 2GB.
Прошивка хранится в микросхеме eMMC 8 GB, например KLM8G1GETF-B041.
Внешний вид MainBoard MB-M9612-W-DS-0145 показан на рисунке ниже:

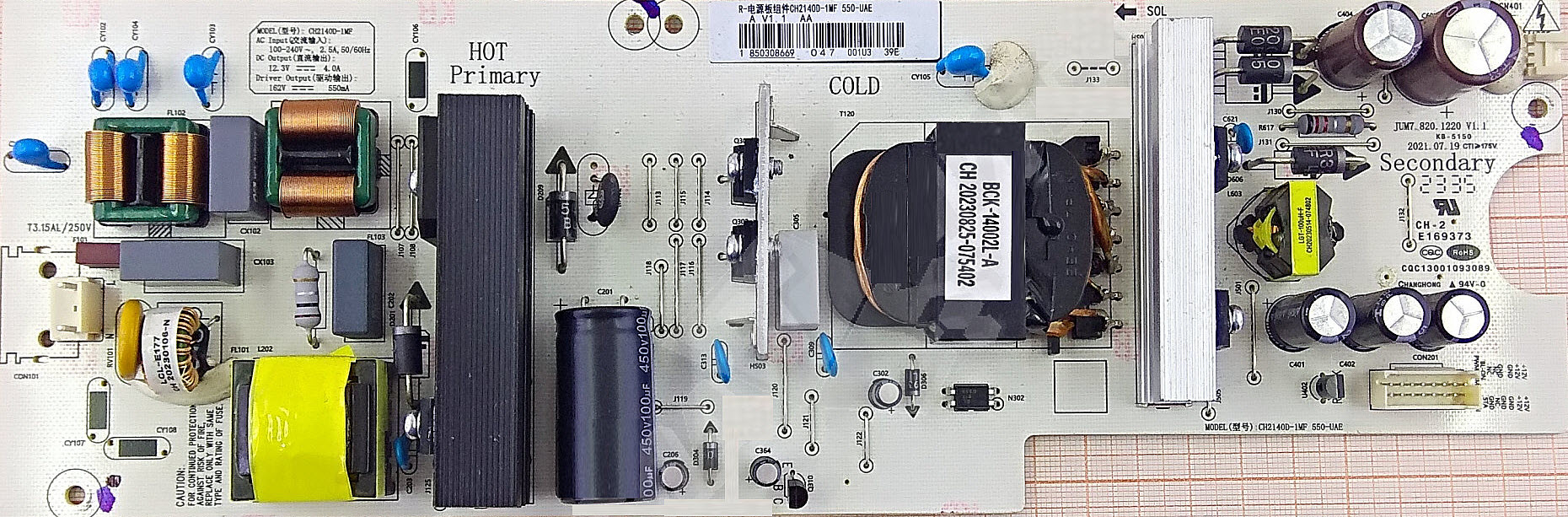

Внешний вид блока питания
Основные особенности устройства DEXP Q431:
Установлена матрица (LED-панель) V430DJ1-Q01 REV.D2 / CX430DLEDM.
В управлении матрицей используется Тайминг-Контроллер (T-CON) B002HWJ00.
Для питания светодиодов подсветки JL.D430A1330-002FS-M_V01 применяется LED-драйвер PS-03Q-A-0002, управляется ШИМ-контроллером PWM SOT23-6. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Формирование необходимых питающих напряжений для всех узлов телевизора DEXP Q431 осуществляет модуль питания JUM7.820.1220, либо его аналоги c использованием микросхем PFC & DC-DC и силовых ключей типа TO-220.
MainBoard - основная плата (материнская плата) представляет собой модуль MB-M9612-W-DS-0145, с применением микросхем CPU: MT9612IAATDC, eMMC: THGAMVG7T13BAIL и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
V430DJ1-Q01
Начало производства: 2018
Brand: Innolux
Model: V430DJ1-Q01 Rev.V1
Diagonal Size: 43"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 3840(RGB)×2160, UHD 103PPI
Active Area: 941.184(W)×529.416(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Vertical Stripe
Panel Weight: 1.52.Kgs
Contrast: 5000:1 (Typ.)
Driver IC: COF Built-in 12 source chips
Signal Type: V-by-One 8 lane , 51 pins Connector
Backlight: No B/L
Voltage: 12.0V (Typ.)
