Ремонт телевизора DEXP F49B8100K

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее...

Техническое описание и состав телевизора DEXP F49B8100K, тип панели и применяемые модули. Состав модулей.

DEXP LED
Model: F49B8100K

Chassis/Version: *35020422

Panel: MSD63691V-YYY

LED backlight: Direct LED

T-CON: 6870C-0481A

LED driver (backlight): integrated into PSU

PWM LED driver: AP3041

MOSFET LED driver: ME4N25

Power Supply (PSU): L150E02C2 35019730

PWM Power: FAN7930, FSL206MR, FSFR1700

MOSFET Power: 18N50 (PFC)

MainBoard: 35020422 rev-00

IC MainBoard: CPU: MSD63691V, SPI FLASH: W25Q16, 25Q10

Тuner: NoName


Технические характеристики F49B8100K

LCD TV LED Smart F49B8100K | Год выпуска: 2015
Диагональ экрана: 49" (124 см)
Формат экрана: 16:9
Разрешение: 1920x1080
Частота обновления: 120 Гц
LED подсветка: есть, Direct LED
Smart: есть. Поддержка Wi-Fi - есть
Поддержка HD: 1080p Full HD
Яркость: 300 кд/м2
Контрастность: 3000:1
Угол обзора: 178°
Время отклика пикселя: 6 мс
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: есть
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2x10 Вт)
Акустика: два динамика
Интерфейс: AV, компонентный, VGA, HDMI x4, MHL, USB x3, Ethernet (RJ-45), Wi-Fi
Разъём наушников: есть
Вес телевизора: с подставкой: 13.8 кг
без подставки: 13 кг
Размеры: с подставкой 1100x700x260 мм
без подставки 1100x660x72 мм
Потребление от сети: 120 Вт
DEXP F49B8100K

Общие рекомендации по ремонту TV LCD LED

Возможные проявления неисправностей

- Телевизор DEXP F49B8100K не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.

В некоторых из таких случаев оказывается неисправным основной импульсный источник питания - модуль L150E02C2. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (18N50 (PFC)) и выпрямительные диоды преобразователей на вероятность КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры FAN7930, FSL206MR, FSFR1700, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.

- Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели). Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
Для проверки исправности в цепи светодиодов лучше использовать источник тока с максимальным напряжением 200в. Не рекомендуем пользоваться для этой цели никакими источниками напряжения. Проверить каждый LED в отдельности можно простым китайским мультиметром (питающимся от 9 вольт) в режиме проверки P-N-переходов. Если подключить красный щуп мультиметра к аноду светодиода, а чёрный к его катоду, тогда 3-вольтовый светодиод слегка засветится, а в обратную сторону можно обнаружить переход аварийного стабилитрона. Исправность PN-перехода стабилитрона косвенно свидетельствует об исправности LED-a

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы 35020422 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Иногда требуют проверки или замены (если это необходимо) элементы платы MainBoard - CPU: MSD63691V, SPI FLASH: W25Q16, 25Q10. В случаях использования процессора BGA его неисправность обычно выявляется методом локального прогрева.

Перед заменой тюнера NoName, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора DEXP F49B8100K без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!


Прошивка SPI FLASH DEXP F49B8100K, Main: 35020422 rev-00, Panel: MSD63691V-YYY.

Схема блока питания KIP+L150E02C2 35019730 Power supply.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 35020422 показан на рисунке ниже:

35020422

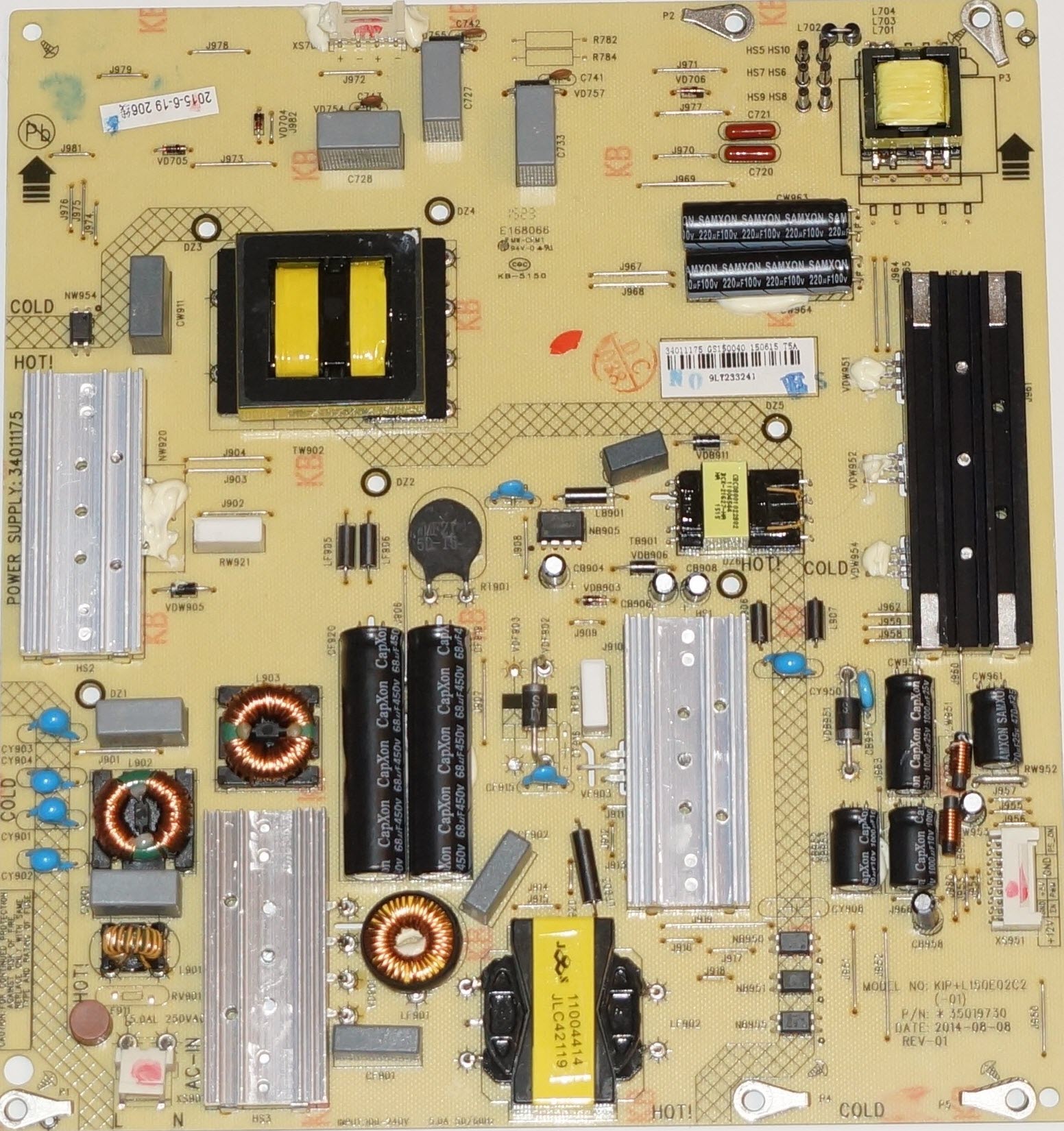

Внешний вид блока питания

Основные особенности устройства DEXP F49B8100K:

Установлена матрица (LED-панель) MSD63691V-YYY.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0481A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером AP3041. В качестве силовых элементов LED-драйвера применяются ключи типа ME4N25.
Формирование необходимых питающих напряжений для всех узлов телевизора DEXP F49B8100K осуществляет модуль питания L150E02C2, либо его аналоги c использованием микросхем FAN7930, FSL206MR, FSFR1700 и силовых ключей типа 18N50 (PFC).
MainBoard - основная плата (материнская плата) представляет собой модуль 35020422, с применением микросхем CPU: MSD63691V, SPI FLASH: W25Q16, 25Q10 и других.
Тюнер NoName обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по составу.

Будем рады, если пришлёте свои наработки. horeff@mail.ru.
