Ремонт телевизора DEXP F32H7000C
| Диагональ экрана: | 32" |
| Формат экрана: | 16:9 |
| Разрешение: | FullHD, 1920x1080 |
| Частота обновления: | 60 Гц |
| Тип ЖК-панели: | VA |
| LED подсветка: | Direct LED |
| Smart: | нет. Поддержка Wi-Fi - нет |
| Поддержка HD: | Full HD 1080p |
| Яркость: | 250 Кд/м2 |
| Контрастность: | 3000 |
| Угол обзора: | 178° / 178° |
| Цифровой тюнер: | DVB-C, DVB-S2, DVB-T, DVB-T2 |
| Телетекст: | есть |
| Мультимедиа: | ASF, AVI, DAT, FLV, H.263, H.264, HEVC, MKV, MOV, MP4, MPEG, MPEG-1, MPEG-2, MPEG-4, MPG, VC-1, VOB |
| Мощность звука: | 10 Вт |
| Интерфейс: | композитный AV, аудио S/PDIF (коаксиальный) |
| Разъём наушников: | нет |
| Вес телевизора: | 3.85 кг, с подставкой 3.9 кг |
| Размеры: | с подставкой 719 x 469 x 181 мм без подставки 719 x 421 x 81 мм |
| Потребление от сети: | 40 Вт |
DEXP LED
Model: F32H7000C
Chassis/Version: CH000C
Panel: PT320CT01-1 / C320Y20-8T
LED backlight: JL.D32061330-002JS-M_V01
T-CON: PT320CT01-1-XC-2
LED driver (backlight): integrated into MainBoard
PWM LED driver: DC/DC SO-8 Step-Up
MOSFET LED driver: TO-252
Power Supply (PSU): integrated into MainBoard
PWM Power: PWM SOT23-6
MOSFET Power: 65R600Q
MainBoard: JUC7.820.00279257 CH000C
IC MainBoard: CPU: MSD3663LSA-SW, SPI Flash: 25Q64, AUDIO: CS3818EO
Тuner: DVBT/T2/C & SAT
Общие рекомендации по ремонту TV LCD LED
Возможные неисправности
- Телевизор DEXP F32H7000C не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.
В
подобных случаях часто неисправным оказывается преобразователь AC/DC напряжения сети, который совмещён с основной платой JUC7.820.00279257
.
Необходимо замерить его выходные питающие напряжения, а в случае их отсутствия проверить исправность силовых ключей (65R600Q) преобразователей и выпрямительных диодов на вероятность пробоя в полупроводниковых PN-переходах.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры PWM SOT23-6, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
- Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
Нередко в таких случаях отсутствует подсветка LED-панели.
Причина может быть в обрыве светодиодов подсветки, в стабилизации их питания, либо в нарушении контактных соединений разъёмов стрингов JL.D32061330-002JS-M_V01.
При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется на пряжение порядка нескольких десятков вольт, а в идеальном варианте - источник тока.
- Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы JUC7.820.00279257 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы CPU: MSD3663LSA-SW, SPI Flash: 25Q64, AUDIO: CS3818EO. Неисправности чипов BGA обычно легко выявить методом прогрева.
Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера DVBT/T2/C & SAT. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.
Внимание пользователям! Самостоятельный ремонт телевизора DEXP F32H7000C без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!

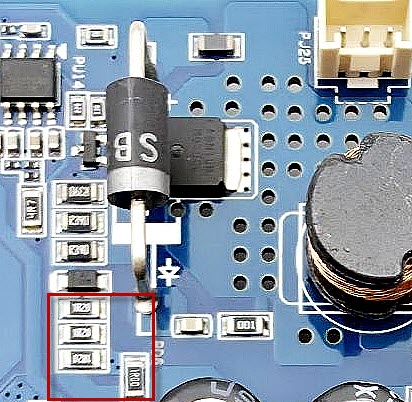

Ток подсветки. JUC7.820.00279257. Общая информацияЧтобы уменьшить ток подсветки в телевизорах с MainBoard JUC7.820.00279257 и микросхемой LED-драйвера DC/DC SO-8 Step-Up, можно удалить один из четырёх резисторов, соединённых параллельно в датчике тока. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика. |
Дополнительно по ремонту MainBoard

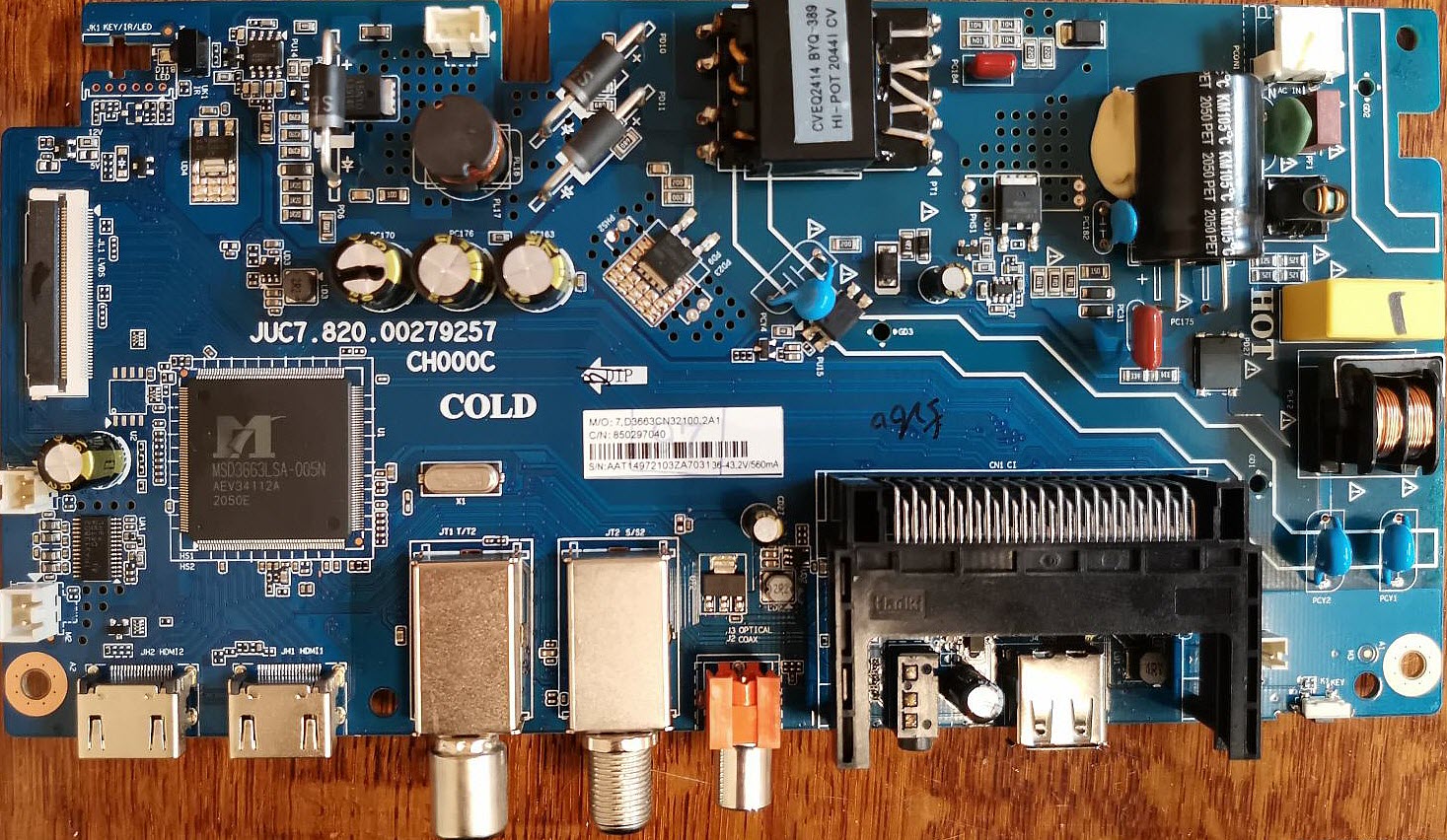

Внешний вид MainBoard JUC7.820.00279257 показан на рисунке ниже:
Основные особенности устройства DEXP F32H7000C:
Установлена матрица (LED-панель) PT320CT01-1 / C320Y20-8T.
В управлении матрицей используется Тайминг-Контроллер (T-CON) PT320CT01-1-XC-2.
Для питания светодиодов подсветки JL.D32061330-002JS-M_V01 используется преобразователь, совмещённый с основной платой JUC7.820.00279257, управляется ШИМ-контроллером DC/DC SO-8 Step-Up. В качестве силовых элементов LED-драйвера применяются ключи типа TO-252.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6 и силовых ключей типа 65R600Q.
MainBoard - основная плата (материнская плата) представляет собой модуль JUC7.820.00279257, с применением микросхем CPU: MSD3663LSA-SW, SPI Flash: 25Q64, AUDIO: CS3818EO и других.
Тюнер DVBT/T2/C & SAT обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
PT320CT01-1
Начало производства: 2020
Brand: HKC
Model: PT320CT01-1
Diagonal Size: 32.0"
Panel Type: a-Si TFT-LCD, CELL , FOB
Resolution: 1920×1080(RGB), FHD 69PPI
Active Area: 698.4(W)×392.85(H) mm
Frequency: 60.Hz
Viewing Angle: 89/89/89/89
Pixel Format: RGB Horizontal Stripe
Contrast: 3000:1 (Typ.)
Driver IC: COF Built-in 2 source chips
Signal Type: LVDS (2 ch, 8-bit) , 51 pins Connector
Backlight: No B/L
Voltage: 12.0V (Typ.)
