DEXP 42A9000
LED-телевизор, 42" (107 см), 3840x2160, 2014 года
Состав телевизора 42A9000
| Шасси | JUC7.820.00119162 |
|---|---|
| Main board | JUC7.820.00119162 |
| Блок питания | JCM50D-12M5 |
| Матрица (панель) | C420U13-E1-L |
| Инвертор / LED-драйвер | integrated into PSU |
| Планки подсветки | EDGE LED JUCA7.300.00109918-JJ |
| Микросхемы main board | GD25Q80B |
| Тюнер | NoName |
Типовые неисправности
Возможные проявления дефектов
- Телевизор DEXP 42A9000 не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.
В таких случаях неисправность следует искать в первую очередь в модуле питания JCM50D-12M5.
Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи и выпрямительные диоды на предмет вероятного КЗ.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Изображение отсутствует, но есть звук и реакция на пульт ДУ. Либо на секунду изображение может появиться сразу после включения.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели.
Причиной тому может быть обрыв в цепи светодиодов, либо проблема в стабилизации их питания.
Без специального источника тока проверить линейку последовательно соединённых светодиодов невозможно, а пользоваться для этой цели любыми источниками напряжения свыше 12в для них небезопасно. Тогда остаётся лишь вскрыть панель и проверить каждый светодиод отдельно. Обычно китайские мультиметры с питанием 9V слегка засвечивают один 3-вольтовый LED, если подключить к нему щупы в прямом направлении, красный щуп - к аноду, чёрный - к катоду. У сдвоенных 6-вольтовых показателем исправности LED-а может служить PN-переход его аварийного стабилитрона. В случае неисправности LED-а его стабилитрон будет либо оборван, либо пробит в К/З.
- Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы JUC7.820.00119162 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы GD25Q80B. Неисправности чипов BGA обычно легко выявить методом прогрева.
При подозрении на неисправность тюнера NoName, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board JUC7.820.00119162
Плата JUC7.820.00119162 от производителя Changhong Electric. Процессор Mstar MSD6369, 32 бит, 1 ядро ARM (AArch32 / Legacy), питание ядра 1.2 В. Оперативная память DDR3, отдельные микросхемы. Прошивка хранится в THGBMAG5A1JBAIR, GD25Q32, GD25Q80. Эта плата стоит ещё в 1 телевизоре.
Внешний вид main board JUC7.820.00119162 показан на рисунке ниже:
Блок питания JCM50D-12M5
Этот блок питания стоит ещё в 1 телевизоре.

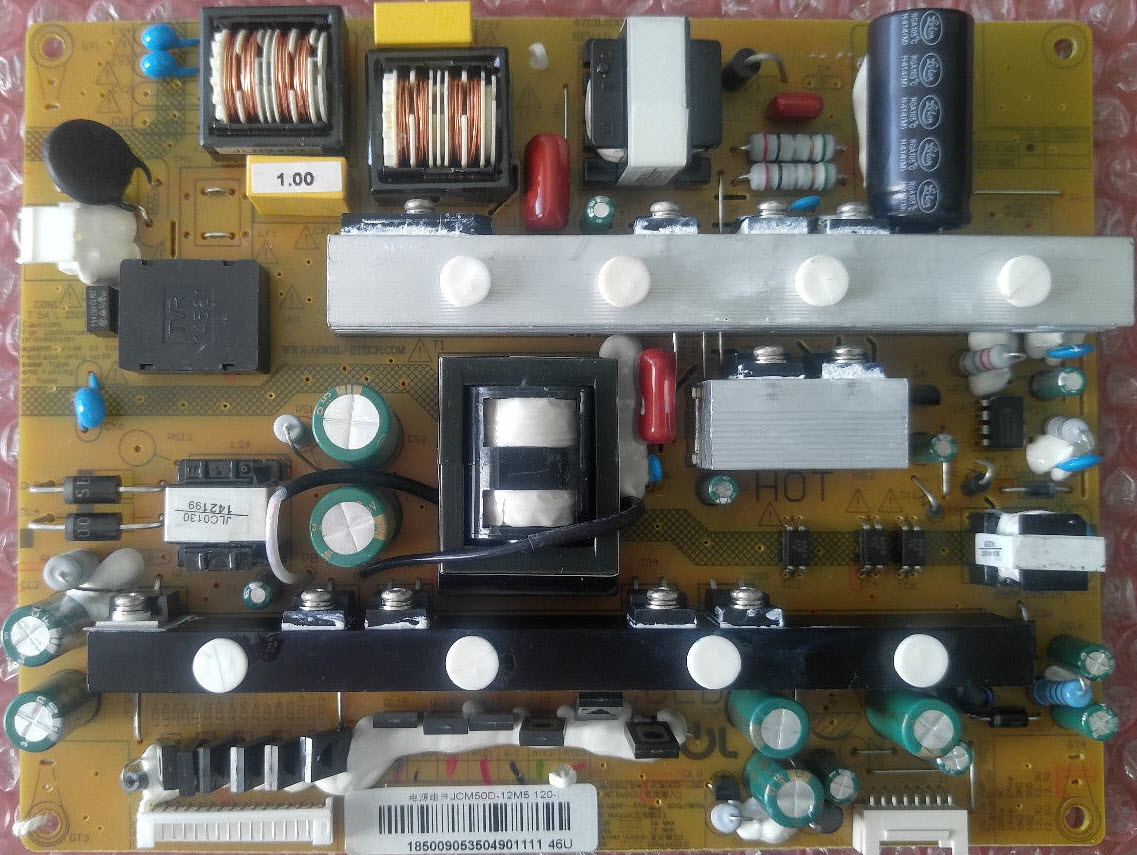

JCM50D-12M5:
Прошивки для DEXP 42A9000
- 42A9000, GD25Q80 JUC7.820.00119162, CRC F1D0BECA, 45 КБ
- 42A9000, GD25Q80B JUC7.820.00119162, CRC F1D0BECA, 45 КБ
Характеристики DEXP 42A9000
LCD, LED, 42", 3840x2160, 4K UHD, DVR, мощность звука 16 Вт, HDMI x3, Ethernet, Wi-Fi, Smart TV
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (107 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 3840x2160 |
| Поддержка HD | 4K UHD |
| Частота обновления | 100 Гц |
| Подсветка | есть, Edge LED |
| Контрастность | 4000:1 |
| Угол обзора | 178° |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Smart TV | есть |
|---|---|
| Wi-Fi | есть |
| DLNA | есть |
| Форматы мультимедиа | MP3, JPEG |
| Запись программ | на USB-накопитель |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Цифровой тюнер | DVB-T, DVB-T2, DVB-C |
| DVB-T | DVB-T |
| DVB-T2 | , DVB-T2 |
| Тюнер | 1 |
| Слот CI | есть |
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 16 Вт (2x8 Вт) |
| Акустика | два динамика |
| Dolby Digital | Dolby Digital |
Разъёмы
| Входы | AV, аудио x2, компонентный, VGA, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi |
|---|---|
| HDMI | HDMI 1.4 |
| Выходы | AV, коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | серебристый |
|---|---|
| Размеры с подставкой | 960x610x195 мм |
| Размеры без подставки | 960x555x60 мм |
| Вес | с подставкой: 13.8 кг; без подставки: 13 кг |
| Крепление на стену | есть |
Другие модели на шасси JUC7.820.00119162
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю DEXP 42A9000
LED-телевизоры DEXP, продаваемые в настоящее время на российском рынке в п. Шушары, Санкт-Петербург (Ти Пи Ви Си–Ай–Эс), на заводах КВАНТ (Зеленоград, Воронеж) и на заводе Горизонт (Беларусь, Минск).
Техническое описание
Телевизор DEXP 42A9000 с ЖК-дисплеем C420U13-E1-L, размером по диагонали 42" (107 см) формата 16:9. Контрастность, как отношение максимальной яркости к минимальной, составляет 4000:1. В LED-панели данного телевизора реализована торцевая подсветка из светодиодов - Edge LED.
Матрица C420U13-E1-L и программное обеспечение платы main board JUC7.820.00119162 реализуют высококоачественное UHD изображение при разрешении 3840x2160 пикселей в стандарте 4K UHD.
Телевизор 42A9000 оснащён программным обеспечением SMART, встроенными приложениями и возможностью работы в сети Интернет. Подключение к сети Интернет может быть осуществлено посредством беспроводной связи Wi-Fi. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 16 Вт (2x8 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, VGA, HDMI x3, USB x3, Ethernet (RJ-45), Wi-Fi. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-T2.
Используется блок питания JCM50D-12M5.
Габаритные размеры: с подставкой 960x610x195 мм, без подставки 960x555x60 мм.
Масса телевизора: с подставкой: 13.8 кг, без подставки: 13 кг.
Внимание! Панель C420U13-E1-L LED-телевизора DEXP 42A9000 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям DEXP 42A9000
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если DEXP 42A9000 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если DEXP 42A9000 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если DEXP 42A9000 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора DEXP 42A9000 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели C420U13-E1-L. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре DEXP по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
