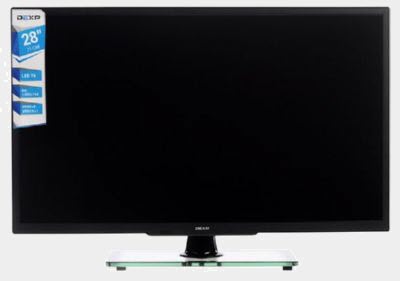

DEXP 28A3100
LED-телевизор, 28" (71 см), 1366x768, 2014 года
Состав телевизора 28A3100
| Шасси | CV59SH-E32 |
|---|---|
| Main board | CV59SH-E32 |
| Блок питания | integrated into MainBoard |
| Матрица (панель) | ST2751A01-4 / CX275DLEDM |
| T-CON | MT3151A05-30XC-1 pins30/1COF |
| Микросхемы T-CON | CS11102, 6861AAQ, i1991 |
| Инвертор / LED-драйвер | integrated into MainBoard |
| Планки подсветки | RF-AD280E32-0501S-01 |
| Микросхемы main board | CPU: TSUM59XUS, SPI FLASH: GD25Q32, Audio: APA2614 |
| ШИМ блока питания | PWM SOT23-6 |
| ШИМ инвертора / драйвера | BIT3267 |
| Ключи инвертора | D4454 |
| Тюнер | RDA5156 |
Уменьшение тока подсветки
Ток подсветки. CV59SH-E32, BIT3267S. Общая информация.
Чтобы уменьшить ток подсветки в телевизорах с платой CV59SH-E32 и контроллером BIT3267 в LED-драйвере, следует увеличить общее сопротивление низкоомных резисторов датчика тока Rset, подключенных к выводу 5 INN микросхемы BIT3267. Обычно к ним подключается разъём LED- подсветки.
Сборка датчика тока из пяти резисторов расположена рядом с разъёмом подсветки. Можно удалить один из установленных, например, PR203.
Общее сопротивление RLed для нужного тока подсветки можно вычислить из соотношения RLed = 0.21/ILed.
Документ pdf прилагается. BIT3267.
Посчитать общее сопротивление резисторов при их параллельном соединении можно здесь - Резисторы параллельно. Калькулятор.
Типовые неисправности
Возможные проявления дефектов
- DEXP 28A3100 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.
Неисправность в подобных случаях в первую очередь следует искать в силовых элементах импульсного источника питания (ИИП) - преобразователя сетевого напряжения (AC/DC), который в данной модели телевизора совмещён с основной платой main board CV59SH-E32.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить в преобразователях на предмет короткого замыкания силовые ключи и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Пробой ключей Mos-Fet, используемых в импульсных источниках, часто бывает вызван неисправностями других элементов, например, в цепи питания ШИМ-регулятора, в частотозадающих или демпферных цепях, а так же в Отрицательной Обратной Связи стабилизации. Микросхемы ШИМ (PWM) PWM SOT23-6 обычно проверяются заменой на новые, либо заведомо исправные.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Как правило, в таких случаях отсутствует подсветка дисплея.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы CV59SH-E32 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - CPU: TSUM59XUS, SPI FLASH: GD25Q32, Audio: APA2614 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Прежде чем менять тюнер RDA5156, если отсутствует возможность настройки на телевизионные каналы, следует убедиться в наличии питающих напряжений, которые необходимо измерить на соответствующих выводах тюнера и проверить ПО на корректность. Импульсы обмена данными тюнера с процессором можно проконтролировать осциллографом
Внимание! Пользователям и владельцам телевизоров 28A3100, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.
Main board CV59SH-E32
Плата CV59SH-E32 от производителя Cultraview Technology. Процессор Mstar TSUMV59XUS QFP-128, 32 бит, 1 ядро Macaw12 OpenRISC 1000, питание ядра 1.2 В. Оперативная память DDR1/DDR2 внутри процессора. Прошивка хранится в SPI Flash 32Mbit 4MB 25Q32. Для этой платы есть ещё 7 прошивок от других моделей.
Внешний вид main board CV59SH-E32 показан на рисунке ниже:
CV59SH-E32 может применяться в телевизорах:
DEXP 29A3000 (Panel CX290DLEDM), DEXP 32A3400 (Panel CX315DLEDM), DEXP 28A3100 (Panel CX275DLEDM), RUBIN RB-32SE9 (Panel CX315DLEDM).
Схемы и сервис-мануалы
Прошивки для DEXP 28A3100
- 28A3100, GD25Q32 CV59SH-E32, CRC 622488F3, 2,5 МБ
- 28A3100, GD25Q32 CV59SH-E32, CRC EBB0BE9B, 7,5 МБ
Характеристики DEXP 28A3100
LCD, LED, 28", 1366x768, 720p HD, мощность звука 10 Вт, HDMI x2
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 28" (71 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1366x768 |
| Поддержка HD | 720p HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Direct LED |
| Яркость | 250 кд/м2 |
| Контрастность | 1000:1 |
| Угол обзора | 178° |
| Время отклика | 6.5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, JPEG |
| Запись программ | на USB-накопитель |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Тюнер | 1 |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 10 Вт (2х5 Вт) |
| Акустика | два динамика |
| Dolby Digital | Dolby Digital |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x2, компонентный, VGA, HDMI x2, USB x2 |
|---|---|
| HDMI | HDMI 1.4 |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Вес | с подставкой: 5.05 кг; без подставки: 4 кг |
| Крепление на стену | есть |
Другие модели на шасси CV59SH-E32
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю DEXP 28A3100
LED-телевизоры DEXP, продаваемые в настоящее время на российском рынке в п. Шушары, Санкт-Петербург (Ти Пи Ви Си–Ай–Эс), на заводах КВАНТ (Зеленоград, Воронеж) и на заводе Горизонт (Беларусь, Минск).
Техническое описание
Телевизор DEXP 28A3100 с ЖК-дисплеем CX275DLEDM, размером по диагонали 28" (71 см) формата 16:9. Необходимая яркость свечения экрана 250 кд/м² обеспечивается светодиодной подсветкой LED. Контрастность, как отношение максимальной яркости к минимальной, составляет 1000:1. В LCD-панели телевизора реализована прямая подсветка с задним расположением светодиодов - Direct LED.
Матрица CX275DLEDM и программное обеспечение платы main board CV59SH-E32 реализуют качество изображения HD при разрешении 1366x768 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 10 Вт (2х5 Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, компонентный, VGA, HDMI x2, USB x2. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768.
Используется блок питания в составе main board.
Масса телевизора: с подставкой: 5.05 кг, без подставки: 4 кг.
Внимание! Панель CX275DLEDM LED-телевизора DEXP 28A3100 является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям DEXP 28A3100
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если DEXP 28A3100 не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если DEXP 28A3100 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если DEXP 28A3100 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора DEXP 28A3100 требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели CX275DLEDM. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре DEXP по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
