BBK LT2209S
ЖК-телевизор с лампами CCFL, 22" (55 см), 1680x1050, 2006 года
Состав телевизора LT2209S
| Шасси | MS97885 |
|---|---|
| Main board | 200-100-DK1694P-BH // 200-000-MS97885-S3H |
| Блок питания | 200-001-XXXXTLTX-AH |
| Матрица (панель) | PV220WTVM |
| T-CON | T-CON:M220Z1-L01-X+C |
| Микросхемы T-CON | CM2709, FP3128, i7724DA, AT08A |
| Инвертор / LED-драйвер | integrated into PSU |
| Микросхемы main board | MST97885LD, AT24C32AN, 25L4005AMC, EM638165TS-66, TDA1517P |
| ШИМ блока питания | LD7575PS (8pin) |
| Ключи блока питания | SB2060FCT, SB20200FCT, P10NK60ZFP, T50N03RG |
| ШИМ инвертора / драйвера | TL494C |
| Ключи инвертора | 4511GD |
| Тюнер | JS-6H2/121 |
| Пульт ДУ | подходит от LT1904S S0716100 |
Вариант 1:
Main board 200-000-MS97885-AH, и LCD-панель PV220WTVM.
Вариант 2:
Main board 200-000-MS97885-S3H и LCD-панель PV220WTVM.
Вариант 3:
Main board 200-100-DK229-BH и LCD-панель PV220WTVM.
Блок питания PI-XXXXTLTX 200-001-XXXXTLTX-AH.
Состав по другим источникам
Тип панели (матрица): PV220WTVM C31H
Материнская плата: 200-000-MS97885-S3H, EM638165TS-6G, 24C32AI, 24C02, 25L4005AMC, WN8521HCGED, CM2021-00TR, TDA1517P, Tuner: JS-6H2/12I
T-con:M220Z1-L01-X+C, CM2709, FP3128, i7724DA, AT08A
PSU & Invertor: 200-001-XXXXTLTX-AH VERSION:A, LD7575PS, TL494C, 4511GD x2, P10NK60ZFP, T50N03RG, P3003EDG, SB2060FCT, SB20200FCT Схема
Типовые неисправности
Возможные проявления дефектов
- Телевизор BBK LT2209S не включается совсем. Контрольные лампочки не светят и не мигают. На ПДУ и кнопки на панели управления не реагирует.
С подобными проявлениями обычно выходит из строя модуль питания 200-001-XXXXTLTX-AH.
Необходимо замерить его вторичные выходные напряжения, а в случае их отсутствия проверить исправность силовых ключей (SB2060FCT, SB20200FCT, P10NK60ZFP, T50N03RG ) преобразователей и выпрямительных диодов на наличие короткого замыкания.
При пробоях во вторичных цепях, преобразователь может работать в режиме короткого замыкания, а при КЗ в элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть питающие, демпферные цепи, либо элементы ООС (отрицательной обратной связи) стабилизации. Причиной пробоя силового ключа может быть и ШИМ (PWM) LD7575PS (8pin). Проверяется только заменой на заведомо исправный.
- Нет изображения, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу пропадает.
Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
Если все электролитические конденсаторы фильтра по питанию инвертора исправны, следует убедиться в исправности ламп, далее необходимо проверить ключи преобразователя и вторичные обмотки трансформаторов.
Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме.
- Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностика материнской платы 200-100-DK1694P-BH следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). При ремонте платы MB, необходимо проверить её компоненты MST97885LD, AT24C32AN, 25L4005AMC, EM638165TS-66, TDA1517P. Неисправные элементы следует заменить. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.
Неисправность тюнера JS-6H2/121 устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора BBK LT2209S без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!
Main board
Плата 200-000-MS97885-S3H. Процессор Mstar MST97885/MST96885, 8 бит, 1 ядро 8051 Keil C51, питание ядра 1.8 В. Оперативная память DRAM EM638165TS, отдельные микросхемы. Прошивка хранится в SPI FLASH 25LV040. Для этой платы есть ещё 5 прошивок от других моделей.
Плата 200-100-DK1694P-BH. Процессор Mstar MST97885LD / MST96885LD, 8 бит, 1 ядро 8051 Keil C51, питание ядра 1.8 В. Оперативная память DRAM DDR1, отдельные микросхемы. Прошивка хранится в SPI FLASH 25L4005AMC.
Внешний вид main board 200-100-DK1694P-BH показан на рисунке ниже:
200-100-DK1694P-BH может применяться в телевизорах:
BBK LT1504S (Panel SVA150XG04TB), BBK LT2209S (Panel PV220WTVM).

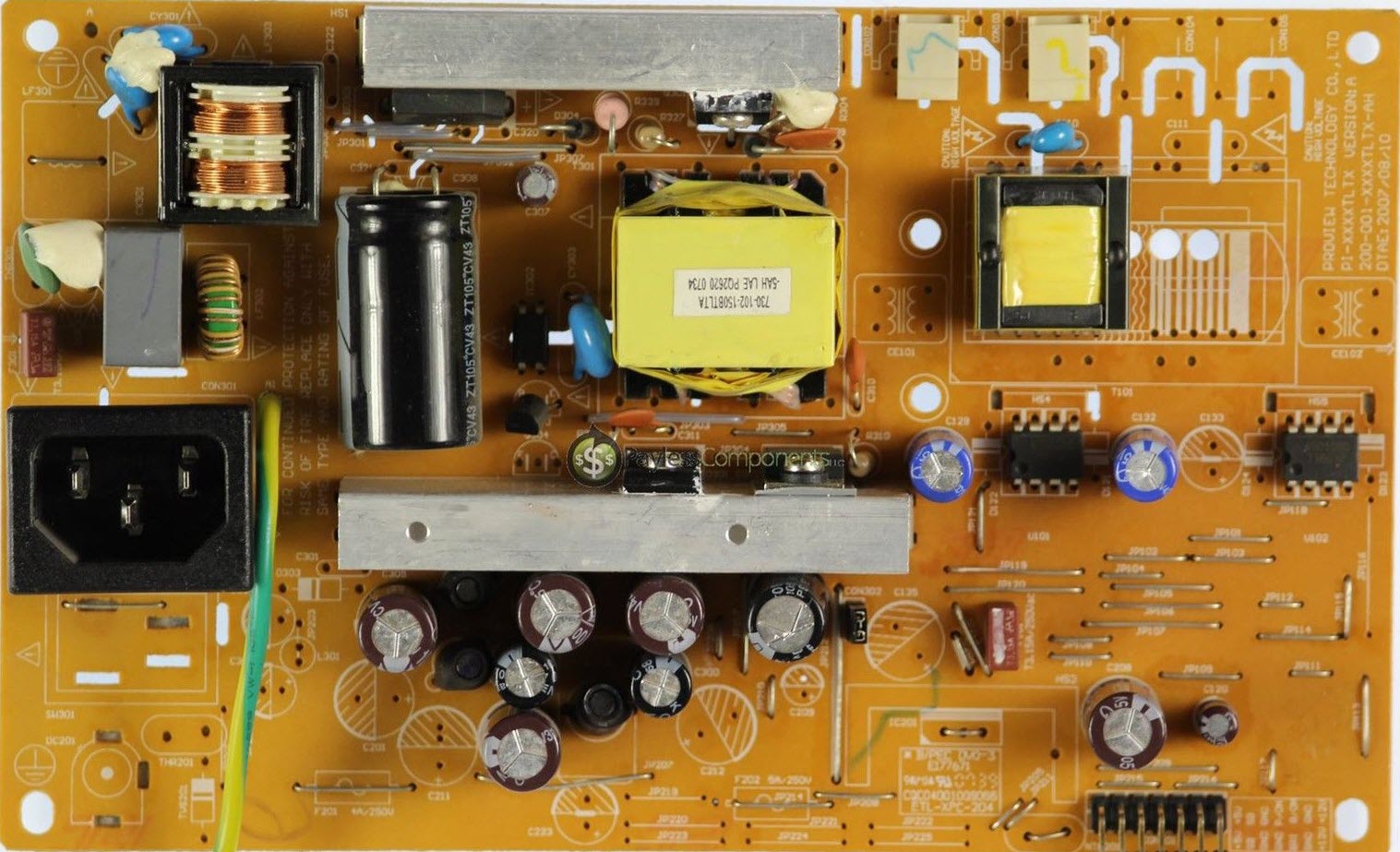

Блок питания 200-001-XXXXTLTX-AH
Этот блок питания стоит ещё в 1 телевизоре.
200-001-XXXXTLTX-AH:
Прошивки для BBK LT2209S
- LT2209S, 25V040, 24C32AI 200-100-DK229-BH, CRC 8DB46AD0, 154 КБ
- LT2209S, 24C32, 25L4005 200-000-MS97885-S3H, CRC 092CBD2C, 161 КБ
Характеристики BBK LT2209S
ЖК, 720p HD, диагональ 22" (55 см), HDMI,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 22" (55 см) |
|---|---|
| Формат экрана | 16:10 |
| Разрешение | 1680x1050 |
| Поддержка HD | 720p HD |
| Яркость | 400 кд/м2 |
| Контрастность | 700:1 |
| Угол обзора | 170° |
| Время отклика | 5 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3 |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i |
Звук
| Стерео | есть |
|---|---|
| Мощность звука | 6 Вт (2x3Вт) |
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, S-Video, компонентный, SCART, RGB, VGA, HDMI |
|---|---|
| Выходы | коаксиальный |
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1280x1024, 1360x768 |
Корпус и питание
| Цвет корпуса | черный |
|---|---|
| Вес | 5.8 кг |
| Потребление от сети | 60 Вт |
Другие модели на шасси MS97885
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю BBK LT2209S
LCD-телевизоры BBK с флуоресцентной ламповой подсветкой CCFL, большое количество которых было продано на территории РФ, находятся в настоящее время в эксплуатации, ремонтопригодны и обслуживаются в любых телевизионных мастерских и сервисных центрах. Телевизоры BBK ранних годов выпуска изготовлены преимущественно в Китае.
Техническое описание
LCD-телевизор BBK LT2209S с ЖК-дисплеем PV220WTVM, размером по диагонали 22" (55 см) формата 16:10. Яркость свечения экрана 400 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 700:1.
Матрица PV220WTVM и программное обеспечение платы main board 200-100-DK1694P-BH реализуют качество изображения HD при разрешении 1680x1050 пикселей в стандарте графического разложения 720p (HD Ready). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i. Поддерживаемые форматы файлов мультимедиа: MP3.
Мощность акустической системы звука 6 Вт (2x3Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, компонентный, SCART, RGB, VGA, HDMI. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1280x1024, 1360x768. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 60 Вт. Блок питания 200-001-XXXXTLTX-AH.
Габаритные размеры: 529x449x185 мм.
Масса телевизора: 5.8 кг.
Внимание! Панель PV220WTVM LCD-телевизора BBK LT2209S является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям BBK LT2209S
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если BBK LT2209S не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если BBK LT2209S не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если BBK LT2209S завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора BBK LT2209S требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели PV220WTVM. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре BBK по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
