BBK LT2003S
ЖК-телевизор с лампами CCFL, 20", 800x600, 2005 года
Состав телевизора LT2003S
| Шасси | 21703-2 |
|---|---|
| Main board | 11703SRU-4 and 21703-2 |
| Блок питания | Adapter 12V 5A |
| Матрица (панель) | A201SN02 V2 |
| T-CON | A2CSN01 V5 P/N:48.20A01.014 03A08-1B |
| Микросхемы T-CON | UPS121A, L32445K, 9743A, 5420CRZ |
| Инвертор / LED-драйвер | BL2006001 |
| Планки подсветки | 6 Lamp CCFL |
| Микросхемы main board | RTD2020, 24C16, 39VF512-70-4C-NH, 74LVC14AD, ET-TVT0310A-Q, TDA1308, TVP5146M1, STV8216, L4950TS |
| ШИМ инвертора / драйвера | BIT3106A |
| Ключи инвертора | AO4404, AO4411 |
| Тюнер | JS-6B2/121 |
| Управление | LT2003S |
Состав по другим источникам
Тип панели (матрица): A201SN02 V2
Материнская плата: 21703-2 & 11703SRU-4, RTD2020, 24C16, 24LC21A, 39VF512-70-4C-NH, 74LVC14AD, ET-TVT0310A-Q, TDA1308, TVP5146M1, STV8216, L4950TS, Tuner: JS-6B2/121,
T-con: A2CSN01 V5 P/N:48.20A01.014 03A08-1B, UPS121A, L32445K х3, 9743A, 5420CRZ
Invertor: BL2006001, BIT3106A, AO4404, AO4411, Tr-r: ST1114WH x6, POWER: DC 12V; 5A
Remote control: LT2003S Схема, Схема
Типовые неисправности
Любой ремонт обычно начинается с внешнего осмотра. Часто бывает, что видимые повреждения элементов или соединений помогают определится с направлением поиска неисправности. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.
Если BBK LT2003S не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания Adapter 12V 5A. В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора.
При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи - диоды и транзисторы на вероятность лавинного или теплового пробоя.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер , который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).
Если при включении BBK LT2003S нет изображения, либо оно появится на секунду и пропадает совсем, но звук есть, скорее всего неисправны либо лампы подсветки, либо преобразователь их питания (инвертор). Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей. Неообходимо учитывать, что в случаях отключения защиты инвертора (в целях возможности диагностики) есть риск выхода из строя силовых элементов инвертора и проявлять особую осторожность. После проведения ремонтных работ, цепи защиты необходимо обязательно восстановить для дальнейшей безопасной эксплуатации телевизора.
Материнская плата 21703-2 and 11703SRU-4 подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.
В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов - RTD2020, 24C16, 39VF512-70-4C-NH, 74LVC14AD, ET-TVT0310A-Q, TDA1308, TVP5146M1, STV8216, L4950TS которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Перед заменой тюнера JS-6B2/121, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Внимание пользователям! Самостоятельный ремонт телевизора BBK LT2003S без соответствующей квалификации и опыта может привести к его полной неремонтопригодности!

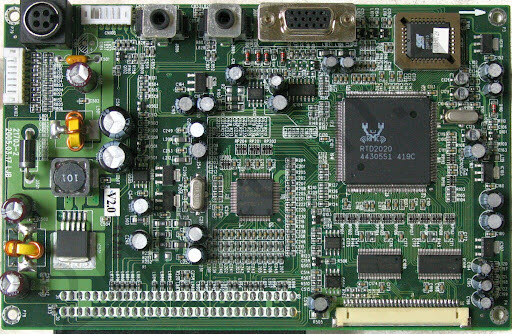

Main board 11703SRU-4
Плата 11703SRU-4. Процессор RealTek RTD2020 GFP-208, 8 бит, 1 ядро CMOS 0.25um 145MHz, питание ядра 3.3, 2.5 В. Прошивка хранится в FLASH 512kbit 39VF512-70.
Внешний вид main board 11703SRU-4 показан на рисунке ниже:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram 2005, 60 стр., 5,8 МБ
Прошивки для BBK LT2003S
- LT2003S, 24C16AN EEPROM PTD-2020, CRC 07366EB9, 0 КБ
- LT2003S, 24C512 EEPROM 22003-1, CRC F7E809A4, 98 КБ
Характеристики BBK LT2003S
ЖК, диагональ 20",
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 20" |
|---|---|
| Формат экрана | 4:3 |
| Разрешение | 800x600 |
| Яркость | 500 кд/м2 |
| Контрастность | 500:1 |
| Угол обзора | 160° |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Каналов в памяти | 100 |
| Телетекст | с памятью на 10 стр. |
| NICAM | есть |
| Форматы DTV | 480i, 480p, 576i, 576p |
Звук
| Стерео | есть |
|---|---|
| Акустика | два динамика |
| Разъём наушников | есть |
Разъёмы
| Входы | AV, аудио x3, S-Video, SCART, RGB, VGA |
|---|---|
| Разрешения для ПК | 640x480, 800x600 |
Корпус и питание
| Вес | 10.3 кг |
|---|---|
| Потребление от сети | 60 Вт |
Рекомендации пользователю BBK LT2003S
LCD-телевизоры BBK с флуоресцентной ламповой подсветкой CCFL, большое количество которых было продано на территории РФ, находятся в настоящее время в эксплуатации, ремонтопригодны и обслуживаются в любых телевизионных мастерских и сервисных центрах. Телевизоры BBK ранних годов выпуска изготовлены преимущественно в Китае.
Техническое описание
LCD-телевизор BBK LT2003S с ЖК-дисплеем A201SN02, размером по диагонали 20" формата 4:3. Яркость свечения экрана 500 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Отношение максимальной яркости к минимальной (контрастность) составляет 500:1. Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p. Стереозвук реализуется двумя встроенными динамиками. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, S-Video, SCART, RGB, VGA. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 60 Вт.
Габаритные размеры: 504x489x194 мм.
Масса телевизора: 10.3 кг.
Внимание! Панель A201SN02 V2 LCD-телевизора BBK LT2003S является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям BBK LT2003S
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если BBK LT2003S не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если BBK LT2003S не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если BBK LT2003S завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора BBK LT2003S требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели A201SN02 V2. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре BBK по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
