BBK LEM4289F
LED-телевизор, 42" (107 см), 1920x1080, 2012 года
Состав телевизора LEM4289F
| Шасси | E182VG-Z0-A0 |
|---|---|
| Main board | E182VG-Z0-A0 |
| Блок питания | 5800-P42EWB-W020 |
| Матрица (панель) | SEL420V6-S00E |
| Инвертор / LED-драйвер | 168P-P42DWM-W0 |
| Микросхемы main board | MSH9010-LF, IT6633E-P, 25Q128V51Q, MST182VG, RT8296A, R620D, BM3407, SY8008B, SX8660Z |
| ШИМ блока питания | FSFR1700XSL, OB5223AP, OB6572CP (PFC) |
| Ключи блока питания | 18N50 (PFC) |
| ШИМ инвертора / драйвера | OZ9967 |
| Тюнер | R620D |
Типовые неисправности
Возможные проявления неисправностей
- Телевизор BBK LEM4289F не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.
Чаще всего с подобными проявлениями оказывается неисправным основной модуль питания 5800-P42EWB-W020.
Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях полупроводников во вторичных цепях, преобразователь обычно может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи часто обрывается сетевой предохранитель.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации. ШИМ-регуляторы (PWM) FSFR1700XSL, OB5223AP, OB6572CP (PFC), если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.
- Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.
Как правило, в таких случаях отсутствует подсветка дисплея.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.
- Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы E182VG-Z0-A0 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы MSH9010-LF, IT6633E-P, 25Q128V51Q, MST182VG, RT8296A, R620D, BM3407, SY8008B, SX8660Z. Неисправности чипов BGA обычно легко выявить методом прогрева.
Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера R620D и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Main board E182VG-Z0-A0
Плата E182VG-Z0-A0. Процессор Mstar MST6M182VGC BGA, 32 бит, 1 ядро Maria10 OpenRISC 1000, питание ядра 1.2 В. Оперативная память DDR2 внутри процессора. Прошивка хранится в SPI Flash 32Mbit 4MB 25Q32. Для этой платы есть ещё 3 прошивки от других моделей.
Внешний вид main board E182VG-Z0-A0 показан на рисунке ниже:
E182VG-Z0-A0 может применяться в телевизорах:
BBK LEM3279F (Panel T320HVN01.2 / SEL320V8-S0JB), BBK LEM4079F (Panel SEL390V7-S00E (WXGA)), BBK LEM4279F (Panel SEL420V6-S00E Rev.R1 PCB:C3 LED:S442), BBK LEM4289F (Panel SEL420V6-S00E).

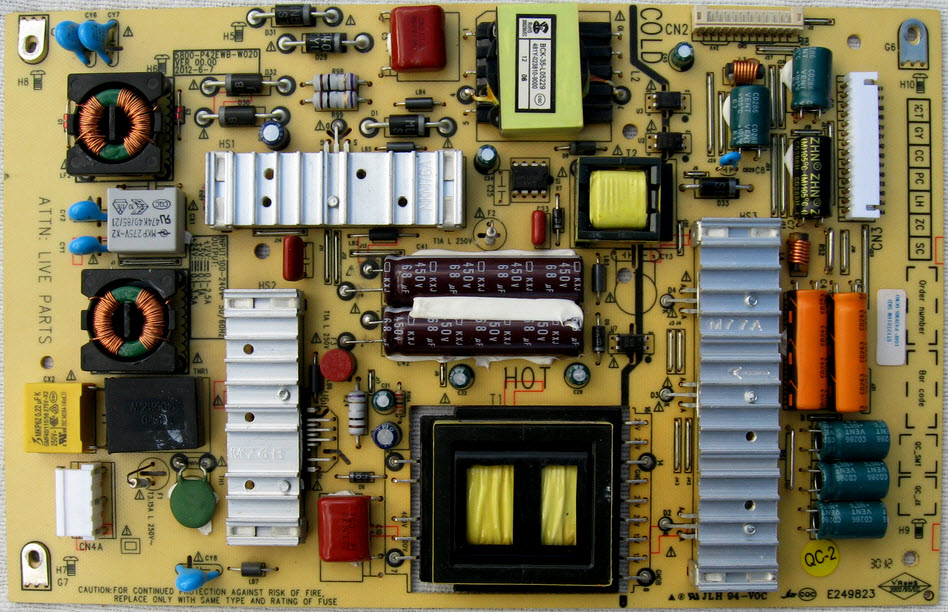

Блок питания 5800-P42EWB-W020
Этот блок питания стоит ещё в 3 телевизорах.
5800-P42EWB-W020:
Схемы и сервис-мануалы
- Service Manual with Schematic Diagram 2012, 58 стр., 1,6 МБ
Скачать: Сервис-мануал и схема BBK LEM3279, LEM3289, LEM3279F, LEM3289F, LEM4079F, LEM4289F, LEM4289F.
Прошивки для BBK LEM4289F
- LEM4289F, 25Q32 E182VG-Z0-A0, CRC C81C3510, 2,4 МБ
Характеристики BBK LEM4289F
ЖК, 1080p Full HD, диагональ 42" (107 см), HDMI x3, USB, тип подсветки: Edge LED,
Наличие в продаже: Нет в продаже
Экран
| Диагональ | 42" (107 см) |
|---|---|
| Формат экрана | 16:9 |
| Разрешение | 1920x1080 |
| Поддержка HD | 1080p Full HD |
| Частота обновления | 50 Гц |
| Подсветка | есть, Edge LED |
| Яркость | 450 кд/м2 |
| Контрастность | 4000:1 |
| Угол обзора | 178° |
| Время отклика | 6.8 мс |
| Прогрессивная развёртка | есть |
Smart TV и мультимедиа
| Wi-Fi | нет |
|---|---|
| Форматы мультимедиа | MP3, JPEG |
Приём сигнала
| Стандарты ТВ | PAL, SECAM, NTSC |
|---|---|
| Телетекст | есть |
| Форматы DTV | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p |
Звук
| Стерео | есть |
|---|---|
| Разъём наушников | есть |
Разъёмы
| Входы | AV, SCART, VGA, HDMI x3, USB |
|---|---|
| Разрешения для ПК | 640x480, 800x600, 1024x768, 1920x1080 |
Корпус и питание
| Цвет корпуса | серый |
|---|---|
| Вес | 17 кг |
| Потребление от сети | 80 Вт |
Другие модели на шасси E182VG-Z0-A0
У моделей на одном шасси общие платы, схемы и типовые неисправности.
Рекомендации пользователю BBK LEM4289F
Современные LED-телевизоры BBK, реализуемые на российском рынке, могут быть изготовлены в Китае и на предприятиях крупноузловой сборки г. Калининграда.
Необходимый покупательский спрос обеспечен доступной ценой, современным дизайном и неплохим качеством изображения.
Техническое описание
LED-телевизор BBK LEM4289F с ЖК-дисплеем SEL420V6-S00E, размером по диагонали 42" (107 см) формата 16:9. Необходимая яркость свечения экрана 450 кд/м² обеспечена светодиодной подсветкой LED.
Отношение максимальной яркости к минимальной (контрастность) составляет 4000:1. В данной модели применяется боковая подсветка из светодиодов Edge LED.
Матрица SEL420V6-S00E и программное обеспечение платы main board E182VG-Z0-A0 реализуют изображение в высоком качестве HD при разрешении 1920x1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной высокочастотный или видеосигнал может быть обработан в аналоговых системах PAL, SECAM, NTSC. Графическая обработка и формирование цифрового сигнала происходит в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG. Стереозвук реализуется двумя встроенными динамиками. Используется система обработки аудио NICAM STEREO.
Внешний интерфейс (связь с другими устройствами) поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, SCART, VGA, HDMI x3, USB. Предусмотрен выход для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора используется разъём VGA (D-Sub 15) на корпусе ТВ, данный интерфейс поддерживает разрешения: 640x480, 800x600, 1024x768, 1920x1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T.
Мощность, потребляемая телевизором рабочем в режиме от сети, составляет 80 Вт. Блок питания 5800-P42EWB-W020.
Габаритные размеры: 1082x692x258 мм.
Масса телевизора: 17 кг.
Внимание! Панель SEL420V6-S00E LED-телевизора BBK LEM4289F является дорогим и ненадёжным его элементом.
Не допускайте любых ударов по стеклу и давления на поверхность экрана во избежание повреждений LED-панели!
Так же небезопасно попадание жидкости на экран. Иногда одной капли достаточно, если она стечёт вниз по стеклу на шлейфы, чтобы телевизор стал неремонтопригодным.
Рекомендации пользователям BBK LEM4289F
При проявлении неисправностей телевизора, целесообразно осведомиться о наличии или отсутствии гарантийных обязательств от производителя (продавца) в сопроводительных документах (гарантийном талоне).
Если BBK LEM4289F не включается или периодически отключается, следует проверить розетки и удлинители в местах подключения телевизора сети.
В случае если BBK LEM4289F не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует проверить антенное или кабельное оборудование.
Можно убедиться в работоспособности телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион - для России «East Europe» (Восточная Европа).
Если BBK LEM4289F завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LED телевизора BBK LEM4289F требует бережного отношения со стороны пользователей. Стекло может треснуть даже при лёгком ударе детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LED панели SEL420V6-S00E. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре BBK по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.
